جزئیات محصول:
پرداخت:
|
| استانداردها: | AS / NZS 3112 Cl2.13.9.1 | نام: | کاربرد حرکت پین ها |
|---|---|---|---|
| عملکرد: | برای آزمایش پین استرالیا و نیوزلند | زور: | 18 ± 1N |
| AS / NZS 3112 بند 3.6.3: | سنج اصلاح شده ضمیمه D (قطر تغییر یافته به 43.2 میلی متر) | AS / NZS 3112 شکل 3.6: | تست فشار سنج جانبی شکل 3.6 |
| AS / NZS 3112 بند 3.3.2: | سنجاق سنج 3N 6.20 mm x 1.58 mm | AS / NZS 3112 بند 2.2.3: | شکل پین در شکل 2.3 |
| برجسته: | دستگاه تست حرکت پین 18N,دستگاه تست حرکت پین 18N,سنج سوکت پلاگین TUV |
||

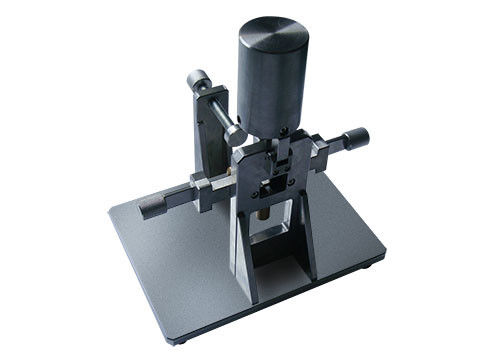

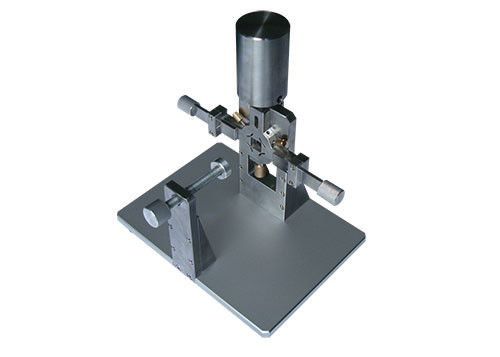

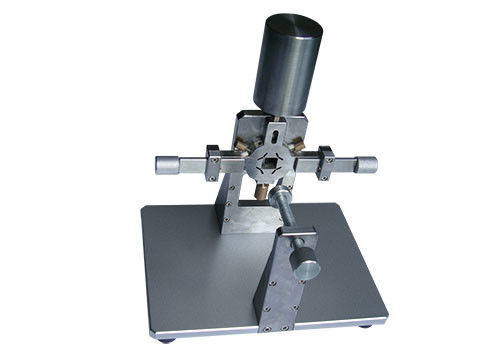

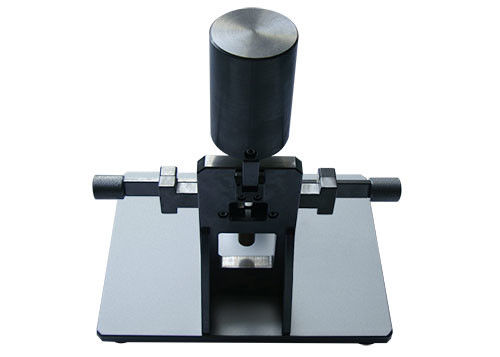

دستگاه پین جنبشتست AS / NZS 3112 پلاگین سوکت سنج
| استاندارد | نام محصول |
| AS / NZS3112 شکل A1 | اندازه گیری و ابعاد دوشاخه ولتاژ پایین شکل A1 (10A ، 15A ، 20A) |
| AS / NZS3112 شکل B1 | اندازه گیری و اندازه گیری دوشاخه های ولتاژ پایین شکل B1 |
| AS / NZS3112 شکل C1 | در هنگام قرار دادن پلاگین آزمایش درج عادی در شکل C1 (10A ، 15A ، 20A) |
| AS / NZS3112 شکل D1 | در هنگام قرار دادن پلاگین آزمایش درج عادی در شکل D1 (10A ، 15A ، 21A) |
| AS / NZS3112 شکل E1 | تست شکستن جریان / تست شاخه تست افزایش دما با پین های برنجی در شکل E1 |
| AS / NZS3112 شکل F1 a | نمره و ابعاد دوشاخه فشار ضعیف شکل F1 (a) ضمیمه F |
| AS / NZS3112 شکل F1 ب | درجه بندی و ابعاد دوشاخه فشار ضعیف شکل F1 (b) ضمیمه F |
| AS / NZS3112 شکل G1 a | در هنگام آزمایش قرار دادن نرمال ، پلاگین G1 (a) پیوست G را وارد کنید |
| AS / NZS3112 شکل G1 ب | در هنگام آزمایش قرار دادن نرمال ، پلاگین G1 (b) پیوست G را وارد کنید |
| AS / NZS 3112 شکل 3.1 abc | عمق سنج بدون تماس در شکل 3.1 abc |
| AS / NZS 3112 شکل 3.1 بند بند 3.3.4 | عمق تماس سنج تماس در شکل 3.1 abc |
| AS / NZS 3112 شکل 3.1 a | سنج تماس در شکل 3.1 a (تیغه فلزی 1.58x6.2mm ، طول 12.60mm) |
| AS / NZS 3112 شکل 3.1 ب | سنج تماس در شکل 3.1 b (تیغه فلزی 1.58x8.93 mm ، طول 12.60 mm) |
| AS / NZS 3112 شکل 3.1 ج | سنج تماس در شکل 3.1 c (پین فلزی: Ф4.7 میلی متر ، طول 12.60 میلی متر) |
| AS / NZS 3112 شکل 3.6 | تست فشار سنج جانبی شکل 3.6 |
| AS / NZS 3112 شکل 3.7 | تست کرنش سنج جانبی شکل 3.7 |
| AS / NZS 3112 شکل 2.1 a1 | شاخه تست با پین های برنجی در شکل 2.1 (a1) 10A |
| AS / NZS 3112 شکل 2.1 a1 | شاخه آزمایش با پین های برنجی در شکل 2.1 (a1) 15A |
| AS / NZS 3112 شکل 2.1 a2 | شاخه تست با پین های برنجی در شکل 2.1 (a2) |
| AS / NZS 3112 شکل 2.1 ب | شاخه تست با پین های برنجی در شکل 2.1 (b) |
| AS / NZS 3112 شکل 2.1 ج | شاخه تست با پین های برنجی در شکل 2.1 (ج) |
| AS / NZS 3112 شکل 2.1 d1 | شاخه تست با پین های برنجی در شکل 2.1 (d1) |
| AS / NZS 3112 شکل 2.1 d2 | شاخه تست با پین های برنجی در شکل 2.1 (d2) |
| AS / NZS 3112 شکل 2.1 f | شاخه تست با پین های برنجی در شکل 2.1 (f) |
| AS / NZS 3112 شکل 2.1 گرم | شاخه تست با پین های برنجی در شکل 2.1 (گرم) |
| AS / NZS 3112 بند 3.3.2 | سنجاق سنج 1.5N 6.20mm x 1.58mm |
| AS / NZS 3112 بند 3.3.2 | سنجاق سنج 2N 6.20 mm x 1.58 mm |
| AS / NZS 3112 بند 3.3.2 | پین سنج 3N 6.20 mm x 1.58 mm |
| AS / NZS 3112 شکل 2.1 | تست جیگ |
| AS / NZS 3112 بند 2.13.8 | جعبه نصب چوبی در شکل 2.9 |
| AS / NZS 3112 بند 2.13.8 | واحد بستن پین در شکل 2.10 a ، b ، c |
| AS / NZS 3112 بند 3.6.3 | سنج اصلاح شده ضمیمه D (قطر تغییر یافته به 43.2 میلی متر) |
| AS / NZS 3112 بند 3.14.2 | محفظه فلزی H90mm x W60mm xD40mm با سوراخ ثابت |
| AS / NZS 3112 بند 2.2.3 | شکل پین در شکل 2.3 |
کاربرد
پلاگین ها باید از طریق بستن سنجاق یا سنجاق هایی که تحت آزمایش نیستند ، از نظر حرکت پین آزمایش شوند
نگه داشتن بلوک در موقعیت 5 ± 0.5 میلی متر از روی پلاگین و اعمال نیروی 18 ± 1N به
سنجاق تحت آزمایش.طراحی بلوک باید به گونه ای باشد که پین مورد آزمایش نباید
در طول آزمون با بلوک تماس بگیرید
به جز شاخه های غیر قابل سیم کشی ، آزمایش باید بدون اتصال سیم به آن انجام شود
با اتصال پیچ ترمینال به اندازه کافی شل شده و اجازه می دهد تا یک هادی 1 میلی متر مربع باشد
متصل.
پلاگین و تجهیزات آزمایش باید در دمای 40 ± 1 درجه برای 1 ساعت پیش شرط شوند
بدون اینکه نیروی آزمایش اعمال شود.در طول آزمایش ، تمام قسمتهای پلاگین و تجهیزات آزمایش را انجام دهید
باید در این دما حفظ شود.
برای همه شاخه ها ، نقطه اعمال نیرو باید 140.5 میلی متر از سطح گلدان باشد
در امتداد پین ها وصل شوید و جهت نیرو باید باشد
(الف) در هر دو جهت در امتداد خط عمود بر صفحه پین و عبور
از طریق مرکز سنجاق ؛و
(ب) در آن صفحه در هر دو جهت در امتداد یک خط در زاویه راست نسبت به مشخص شده در
مورد (الف)
طی یک دوره 10 ثانیه ، نیرو باید به تدریج به هر یک از پایه ها به روشی وارد شود
در موارد (الف) و (ب) تجویز شده ، در حداکثر مقدار خود برای 10 ثانیه حفظ شده و سپس
منتشر شد.انحراف پایه ها باید در امتداد خط نیرو نسبت به اندازه گیری شود
صورت بلوک نگهدارنده سفت و سخت در طول دوره اعمال نیرو.حداکثر
انحراف نباید بیش از 2.0 میلی متر باشد.
پس از آزمایش روی تمام پایه های دوشاخه مطابق با شکل 2.1 ، 5 دقیقه بعد هرگونه اعوجاج
اتمام آزمایش آخرین پین باید به گونه ای باشد که مانع از اتصال دوشاخه شود
در استاندارد سنجهای استاندارد نشان داده شده در ضمیمه A ، ضمیمه و
ضمیمه F بدون اعمال زور ناعادلانه
برای انواع دیگر دوشاخه ، هرگونه اعوجاج پس از 5 دقیقه باید به گونه ای باشد که مانع از ایجاد آن شود
بدون استفاده از نیروی ناخواسته ، یک پریز را به یک سوکت خروجی مناسب وارد کنید.
مطابق با
AS / NZS 3112: 2011 + A2: 2012 بند 2.13.9.1
مشخصات فنی
نیرو: 18 ± 1N
ترتیب اطلاعات
دستگاه تست تست حرکت پین AS / NZS 3112
