اندازه گیری پلاگین و پریز UL498 برای نگهداری تست تیغه ها

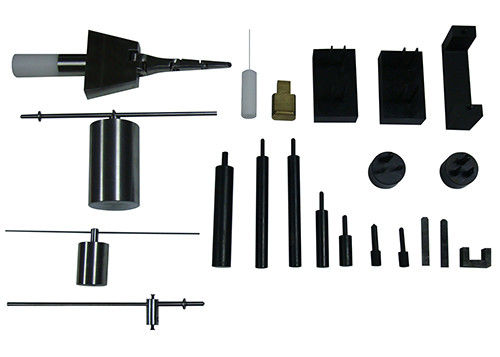

لیست سنج:
نه | نام محصول | شکل استاندارد | مدل |
|---|
نسخه قدیمی | نسخه جدید |
|---|
| 1 | کاوشگر را با ایستگاه وب بیان کنید | شکل 9.1 | شکل 9.1 | U8-F91 |
| 2 | پویشگر | شکل 10.1 | شکل 10.1 | U8-F101 |
| 3 | کاوشگر تخت | شکل 31.1 | شکل 31.1 | U8-F311 |
| 4 | شاخه مرجع | شکل 69.1 | شکل 73.1 | U8-F691 |
| 5 | دستگاه تست معمولی | شکل 69.2 | شکل 73.2 | U8-F692 |
| 6 | تیغه های تست درج نامناسب | شکل 94.1 | شکل 98.1 | U8-F941 |
| 7 | پلاگین تست | شکل 105.1 | شکل 109.1 | U8-F1051 |
| 8 | تیغه تست | شکل 105.2 | شکل 109.2 | U8-F1052 |
| 9 | لوازم آزمایشگاهی مخزن | شکل 118.1 | شکل 122.1 | U8-F1181 |
| 10 | ابزار بیرون کشیدن | شکل 118.3 | شکل 122.3 | U8-F1183 |
| 11 | پل | شکل 118.5 | شکل 122.5 | U8-F1185 |
| 12 | سنجاق تست A | شکل 119.1 | شکل 123.1 | U8-F1191 |
| 13 | سنجاق تست B | شکل 119.2 | شکل 123.2 | U8-F1192 |
| 14 | سنجاق 57 گرمی | شکل 119.3 | شکل 123.3 | U8- F1193 |
| 15 | 113 گرم پین زمینی | شکل 119.4 | شکل 123.4 | U8- F1194 |
| 16 | No.14AWG سنجاق تست | شکل 129.2 | شکل 133.2 | U8-F1292 |
| 17 | کاوشگر آزمایش کوچک | شکل 132.1 | شکل 136.1 | U8-F1321 |
| 18 | ثابت برای تست امنیت مونتاژ | شکل 144.2 | شکل 165.2 | U8-F1442 |
| 19 | پایه استاندارد | شکل SD 5.1 | شکل SD 5.1 | U8-SD51 |
| 20 | پایه استاندارد | شکل SD 13.1 | شکل SD 13.1 | U8-SD131 |
| 21 | پایه بزرگ را بیش از اندازه کنید | شکل SD 13.2 | شکل SD 13.2 | U8-SD132 |

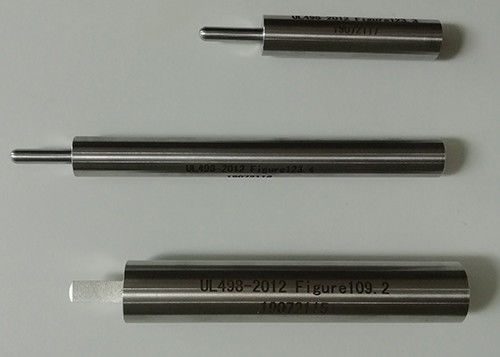

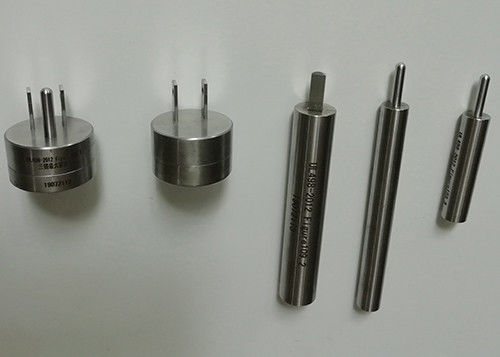

شکل 109.1 UL498-2012 1
شکل 109.1 UL498-2012 1
شکل 109.2 UL498-2012 1
شکل 123.3 UL498-2012 1
UL498-2012 شکل 123.4 1
109 آزمون حفظ تیغه ها
109.1 یک ظرف قابل شستشو یا مستقل با تنظیمات 5-15R ، 5-20R ، 6-15R یا 6-20R باید
تحت آزمون ماندگاری تیغه های توضیح داده شده در این بخش قرار می گیرد.
استثنا: ظرفی با پیکربندی 1-15R ، 5-15R ، 5-20R ، 6-15R یا 6-20R و نه از
در عوض ، نوع خودكار یا خودكار ممكن است تحت تست بازداشت پلاگین ها ، بخش 114 قرار گیرد.
109.1 تجدید نظر شده در 16 نوامبر 2012
109.2 مخازن دارای زبانه شکست ، در صورت تهیه ، از یک ترمینال ناشناس خارج می شوند
تحت ده دوره تهویه مطبوع قرار دادن دستی و برداشتن یک سنج استاندارد قرار دهید ، ببینید
شکل 109.1.قرار است هر یک از شش دستگاه مورد آزمایش قرار گیرند.پیکربندی اندازه گیری به شرح جدول 109.1 است.
نیرویی که برای قرار دادن گیج برای هر یک از چرخه های تهویه اعمال می شود بیش از 40 پوند (178 N) نیست.
اندازه گیری دارای ابعادی است که در شکل 109.1 نشان داده شده است اما سوراخ هایی در انتهای خارجی آن وجود ندارد
از تیغه ها
شکل 109.1 آزمون سنج
یادداشت
1) تیغه ها باید از فولاد ابزار ، Rockwell Hardness C58 تا C60 ساخته شوند.
2) تمام لبه های تیز باید به شعاع 0.016 تا 0.020 اینچ برداشته شوند.انتهای تیغه های تخت همانطور که در انتهای نشان داده شده است ، مورب است
جزئیات تیغه
3) سطوح تیغه نباید از یک چرخ آسیاب 32 میکرو اینچی در جهت عمود بر محور اصلی فراتر رود.پایان برای بودن است
بصری با استفاده از یک روش مقایسه ای و بزرگنمایی نوری 10 X تعیین می شود.
4) تمام موقعیت های سوراخ تیغه در خط مرکزی تیغه ها قرار دارد.
5) R شعاع را مشخص می کند.تمامی ابعاد به اینچ می باشند.
6) موقعیت های تیغه تخت باید متناسب با تنظیمات 5-20 و 6-20 تغییر یابد.
جدول 109.1 تنظیمات سنج تست برای تهویه مطبوع
دستگاه تحت آزمایش سنج تست تعداد دستگاه های آزمایش شده
5-15R 5-15P 6
5-20R 5-15P 3
5-20P 3
6-15R 6-15P 6
6-20R 6-15P 3
6-20P 3
109.3 اندازه گیری استاندارد طبق جدول 109.2 با استفاده از تیغه های خط بدون پیکربندی می شود
سوراخ ها و با تیغه زمین برداشته شود.سپس باید گیج را در ظرف قرار داده و a
3 lbf استاتیک (13.3 N) (شامل وزن سنج) ، که می خواهد سنج را از
ظرف برای مدت 1 دقیقه در جهت طبیعی به سطح صورت استفاده می شود
ظرفجابجایی سنج نباید بیش از 0.079 اینچ (2 میلی متر) باشد.
جدول 109.2
پیکربندی های سنج تست برای تست احتباس
دستگاه تحت آزمایش سنج تست تعداد دستگاه های آزمایش شده
5-15R 1-15P یا 5-15Pa 6
5-20R 1-15P یا 5-15Pa 3
5-20Pa 3
6-15R 2-15P یا 6-15Pa 6
6-20R 2-15P یا 6-15Pa 3
2-20P یا 6-20Pa 3
یک سنج تست که تیغه زمین را برداشته است.
109.4 سنج استاندارد باید طبق جدول 109.3 با استفاده از تیغه های خط سوراخ دار پیکربندی شود
در انتها و با تیغه زمین در جای خود قرار بگیرید.سپس باید گیج را در ظرف قرار داده و
نیرویی که در جهت نرمال سطح صفحه مخزن اعمال می شود و تمایل به برداشتن آن دارد
پیمانه.نیروی استاتیک مورد نیاز برای برداشتن سنج نباید بیش از 15 پوند (67 N) باشد (با احتساب وزن)
از سنج)
109.2هر تماس خط باید بتواند به مدت 1 دقیقه یک استاتیک 0.5 پوند (2.2 N) اعمال شود
تیغه آزمایش در جهتی طبیعی با سطح صورت نمونه و در جهتی متمایل است
وقتی تیغه آزمایش کاملاً در دهانه تماس قرار می گیرد ، تیغه آزمایش را بردارید.وجود نخواهد داشت
بیش از 0.079 اینچ (2 میلی متر) تغییر مکان تیغه آزمون.
شکل 123.3
پین زمینی 2 اونس (57 گرم)
ماده: Pin-Steel ، Rockwell Hardness C58 to C60.
دسته - فولاد نورد سرد
یادداشت
1) پین زمین باید به صورت سخت و محکم بسته شود.
2) طول مشخص نشده است.وزن کل ابزار 2 اونس (57 گرم).
3) محور تیغه و محور دسته ، باید دارای هم غلتکی و تراز محوری حداکثر 0.006 در نوک پایه باشد.
4) سطوح تیغه نباید از یک چرخ آسیاب 32 میکرو اینچی در جهت عمود بر محور اصلی فراتر رود.
پایان باید بصری با استفاده از یک روش مقایسه ای و بزرگنمایی نوری 10 X تعیین شود.
شکل 123.4
پین زمینی 4 اونس (113 گرم)
ماده: Pin-Steel ، Rockwell Hardness C58 to C60.
دسته - فولاد نورد سرد
یادداشت
1) پین زمین باید به صورت سخت و محکم بسته شود.
2) طول مشخص نشده است.وزن کل ابزار 4 اونس (113 گرم).
3) محور تیغه و محور دسته ، باید دارای هم غلتکی و تراز محوری حداکثر 0.006 در نوک پایه باشد.
4) سطوح تیغه نباید از یک چرخ آسیاب 32 میکرو اینچی در جهت عمود بر محور اصلی فراتر رود.
پایان باید بصری با استفاده از یک روش مقایسه ای و بزرگنمایی نوری 10 X تعیین شود.
کاربرد:
تجهیزات Shice طیف گسترده ای از سنج را ارائه می دهد تا از استاندارد ترین استاندارد ها از جمله استانداردهای IEC ، EN ، UL ، DIN ، VDE و دیگران برخوردار باشد.این استانداردها نیاز به بررسی اندازه و تعریف و غیره دارند. این اندازه گیری ها از فولاد ضد زنگ ارشد و فولاد مناسب با سختی حداقل 52-58 HRC و زبری مطابق استاندارد ساخته شده اند.هر گیج با گواهی کالیبراسیون ارائه می شود.
مطابق با:
UL498
