جزئیات محصول:
پرداخت:
|
| Material: | Mold steel | Standards: | AS/NZS 3112 |
|---|---|---|---|
| AS/NZS3112 FigureA1: | Rating and Dimensions of low voltage plugs gauge Fig A1 (10A, 15A, 20A) | AS/NZS3112 Figure B1: | Rating and Dimensions of low voltage plugs gauge Fig B1 |
| AS/NZS 3112 figure 3.1 a: | Contact gauge in Fig 3.1 a | AS/NZS 3112 figure 3.6: | Test of lateral strain gauge Fig 3.6 |
| AS/NZS 3112 Clause 3.6.3: | modified gauge of Appendix D (diameter changed to 43.2mm) | AS/NZS 3112 Clause 2.2.3: | Form of pin in Figure 2.3 |
| برجسته: | کوپلر سنج سوکت پریز,کوپلر سنج AS/NZS 3112 |
||

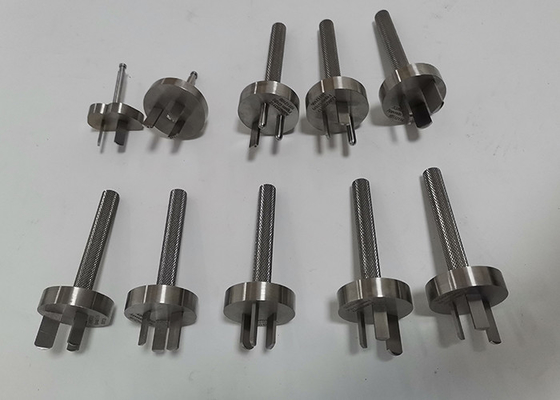

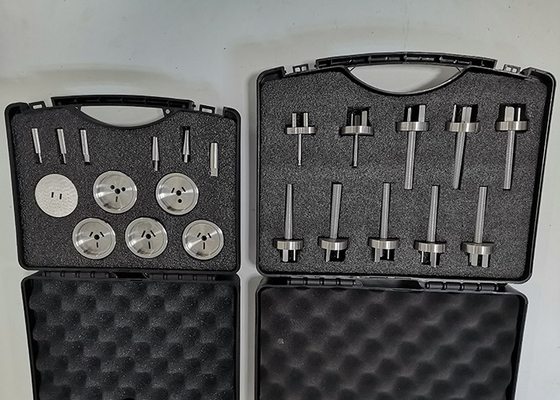

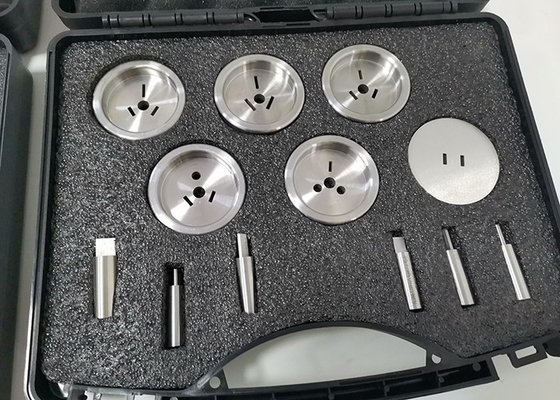

دوشاخه ها، پریزها و کوپلرهای استاندارد استرالیا/نیوزیلند سنج ها
1. کاربرد:
این گیج تست دوشاخه و پریز عمدتاً برای آزمایش و بررسی اینکه آیا ساختار و اندازه دوشاخه ها و پریزها مطابقت دارند یا خیر استفاده می شود.AS/NZS 3112استانداردهاو عمدتاً صنایع کاربردی الکترونیک، لوازم برقی، دوشاخه و پریز و سایر مناطق مشابه هستند.
2. ویژگی ها:
ابعاد سنج، تحمل ها، مواد، سختی، زبری سطح مطابق با الزامات استاندارد است.
سختی مواد بیش از 50HRC است.ضریب انبساط حرارتی مواد کوچک است، ابعاد و تحمل ها پایدار و قابل اعتماد است.
مطابق با:
AS/NZS 3112
مشخصات:
| نمونه محصول | استاندارد | نام محصول |

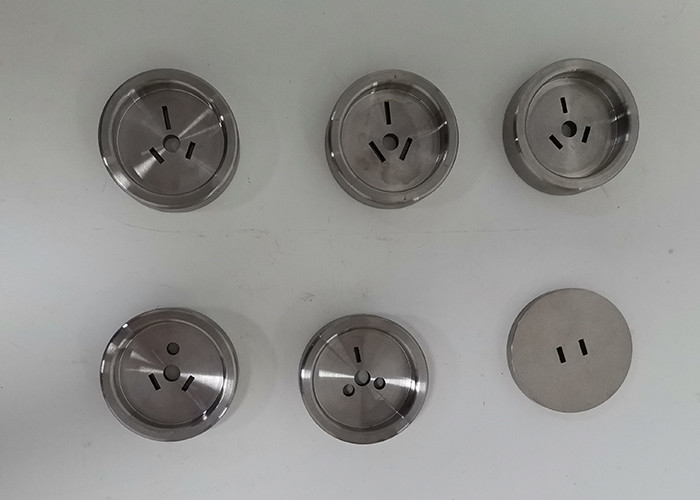

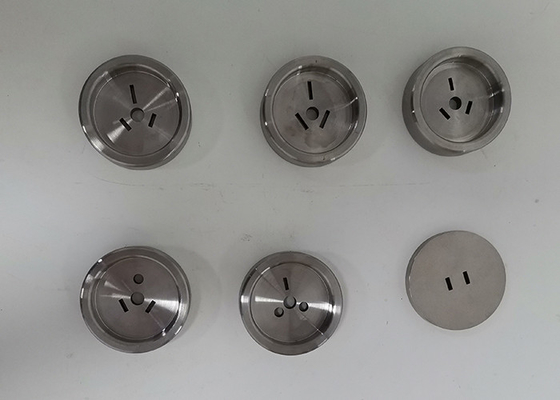

| SC-A2-A1 | AS/NZS3112 شکلA1 | رتبه بندی و ابعاد گیج شاخه های فشار ضعیف شکل A1 (10A, 15A, 20A) |
| SC-A2-B1 | AS/NZS3112 شکل B1 | رتبه بندی و ابعاد گیج دوشاخه فشار ضعیف شکل B1 |
| SC-A2-C1 | AS/NZS3112 شکل C1 | در طول دوشاخه تست درج معمولی در شکل C1 (10A,15A,20A) |
| SC-A2-D1 | AS/NZS3112 شکل D1 | در طول دوشاخه تست درج معمولی در شکل D1 (10A,15A,21A) |
| SC-A2-E1 | AS/NZS3112 شکل E1 | آزمایش شکست جریان / تست پلاگین تست افزایش دما با پین های برنجی در شکل E1 |
| SC-A2-F1a | AS/NZS3112 شکل F1 a | رتبه بندی و ابعاد گیج دوشاخه های فشار ضعیف شکل F1(a) پیوست F |
| SC-A2-F1b | AS/NZS3112 شکل F1 ب | رتبه بندی و ابعاد گیج دوشاخه های فشار ضعیف شکل F1(b) پیوست F |
| SC-A2-G1a | AS/NZS3112 شکل G1 a | در طول دوشاخه تست درج معمولی در شکل G1(a) پیوست G |
| SC-A2-G1b | AS/NZS3112 شکل G1 ب | در طول پلاگین تست درج معمولی در شکل G1(b) پیوست G |
| SC-A2-X1 | AS/NZS 3112 شکل 3.1 abc | عمق تماس گیج بدون تماس در شکل 3.1 abc |
| SC-A2-X2 | AS/NZS 3112 شکل 3.1 abc بند 3.3.4 | عمق تماس سنج تماس در شکل 3.1 abc |
| SC-A2-X3 | AS/NZS 3112 شکل 3.1 a | گیج تماس در شکل 3.1 a (تیغه فلزی 1.58×6.2 میلی متر، طول 12.60 میلی متر) |
| SC-A2-X4 | AS/NZS 3112 شکل 3.1 ب | گیج تماسی در شکل 3.1 b (تیغه فلزی 1.58×8.93 میلی متر، طول 12.60 میلی متر) |
| SC-A2-X5 | AS/NZS 3112 شکل 3.1 ج | گیج تماسی در شکل 3.1 c (پین فلزی: Ф4.7 میلی متر، طول 12.60 میلی متر) |
| SC-A2-X6 | شکل 3.6 AS/NZS 3112 | آزمایش کرنش سنج جانبی شکل 3.6 |
| SC-A2-X7 | شکل 3.7 AS/NZS 3112 | آزمایش کرنش سنج جانبی شکل 3.7 |
| SC-A2-X8 | شکل 2.1 a1 AS/NZS 3112 | پلاگین تست با پین های برنجی در شکل 2.1(a1)10A |
| SC-A2-X9 | شکل 2.1 a1 AS/NZS 3112 | پلاگین تست با پین های برنجی در شکل 2.1(a1)15A |
| SC-A2-X10 | AS/NZS 3112 شکل 2.1 a2 | پلاگین تست با پین های برنجی در شکل 2.1(a2) |
| SC-A2-X11 | AS/NZS 3112 شکل 2.1 ب | پلاگین تست با پین های برنجی در شکل 2.1(b) |
| SC-A2-X12 | AS/NZS 3112 شکل 2.1 ج | پلاگین تست با پین های برنجی در شکل 2.1(c) |
| SC-A2-X13 | AS/NZS 3112 شکل 2.1 d1 | پلاگین تست با پین های برنجی در شکل 2.1 (d1) |
| SC-A2-X14 | AS/NZS 3112 شکل 2.1 d2 | پلاگین تست با پین های برنجی در شکل 2.1 (d2) |
| SC-A2-X15 | AS/NZS 3112 شکل 2.1 f | پلاگین تست با پین های برنجی در شکل 2.1(f) |
| SC-A2-X16 | AS/NZS 3112 شکل 2.1 گرم | پلاگین تست با پین های برنجی در شکل 2.1 (g) |
| SC-A2-X17 | بند 3.3.2 AS/NZS 3112 | پین گیج تست 1.5N 6.20mm x 1.58mm |
| SC-A2-X18 | بند 3.3.2 AS/NZS 3112 | پین گیج تست 2N 6.20mm x 1.58mm |
| SC-A2-X19 | بند 3.3.2 AS/NZS 3112 | پین گیج تست 3N 6.20mm x 1.58mm |
| SC-A2-X20 | AS/NZS 3112 شکل 2.1 | تست جیگ |
| SC-A2-X21 | بند 2.13.8 AS/NZS 3112 | جعبه نصب چوبی در شکل 2.9 |
| SC-A2-X22 | بند 2.13.8 AS/NZS 3112 | واحد گیره پین در شکل 2.10 a, b, c |
| SC-A2-X23 | بند 3.6.3 AS/NZS 3112 | گیج اصلاح شده ضمیمه D (قطر به 43.2 میلی متر تغییر کرده است) |
| SC-A2-X24 | بند 3.14.2 AS/NZS 3112 | محفظه فلزی H90mm x W60mm xD40mm با سوراخ ثابت |
| SC-A2-X25 | بند 2.2.3 AS/NZS 3112 | شکل پین در شکل 2.3 |
