| استاندارد: | IEC 60529 ، IEC60335 | کاربرد: | تست اسپری آب برای IPX7 IPX8 |
|---|---|---|---|
| مواد داخلی: | سوس | دامنه عمق آزمون: | 0-50 متر |
| زمان تست: | 0-99min | ابعاد جعبه داخلی: | Φ600 × H1200 میلی متر |
| ضخامت دیوار: | 4 میلی متر | دامنه فشار تست: | 0-0.55Mpa / 0-5bar |
| نمایش سطح مایع: | سنج سطح مایع فلپ مغناطیسی | حالت کنترل فشار: | کنترل خودکار توسط سنسور فشار |
| برجسته: | تجهیزات تست IPX7 IEC,تجهیزات آزمایش 50 IEC60529 IEC,مخزن غوطه وری فشار 50 متر |
||

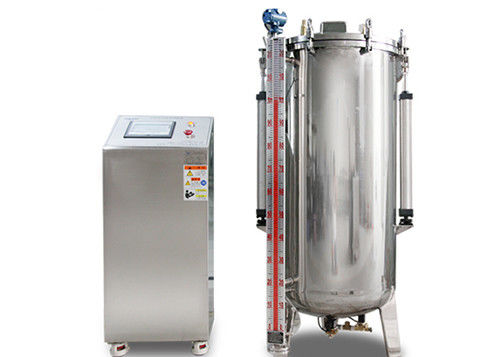

مخزن غوطه وری فشار قوی IEC60529 IPX7 IPX8 50m
نوع تقسیم مخزن IPX8:
1. کل مخزن تصویب SUS304 # فولاد ضد زنگ با دقت بالا تشکیل یکپارچه ،
اطمینان حاصل کنید که پس از استفاده طولانی مدت زنگ نمی زند و آب آن تنگ نمی شود ،
فشار آزمایش را با توجه به شیر تنظیم فشار با دقت بالا تنظیم کنید.
شیر تنظیم فشار با عملکرد تثبیت فشار ،
بعد از تنظیم فشار می تواند فشار آزمایش را ثابت نگه دارد.
2. پوشش گلدان توسط نخ پیچی چرخانده و بلند می شود ، می تواند بچرخد و پس از بلند کردن از سوراخ دور شود.
(وقتی فشار از عمق 50 متر بیشتر است ، برای قفل شدن پوشش باید از قفل فلنج مخصوص استفاده کنید)
3. کل سطح انفجار مخزن ، صاف و زیبا.
مولفه های:
| مدل | SC-IPX8-50AT-350L |
| ابعاد جعبه داخلی | Φ600 × H1200 میلی متر |
| بعد بیرونی | 700 × 780 1750 میلی متر |
| ضخامت دیوار | 4 میلی متر |
| دامنه عمق آزمون | 0-50 متر |
| دامنه فشار آزمایش | 0-0.55Mpa / 0-5bar |

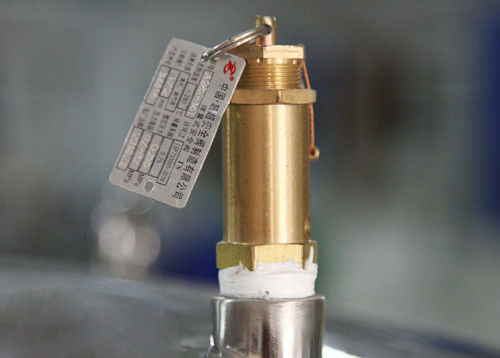

| فشار دریچه شیر اطمینان | 0.55 مگاپاسکال / 5.5 بار |
| نمایش سطح مایع | سنج سطح مایع فلپ مغناطیسی |

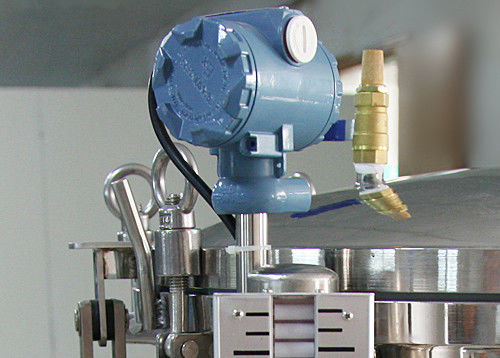

| حالت کنترل فشار | کنترل خودکار توسط سنسور فشار |
| روش بالا بردن پوشش | روکش کنترل سیلندر |
| زمان آزمون | 0-999 دقیقه |
| قدرت | 100 وات |
| ولتاژ تغذیه | 220 ولت |
توجه: سایزهای دیگر را می توان با توجه به نیاز سفارشی کرد.
مخزن IPX8 نوع تقسیم شدهشرح:
ارزیابی محفظه و عنصر آب بندی آیا می تواند عملکرد خوب تجهیزات و اجزای سازنده را بعد از آزمایش آب یا در طول آزمایش تضمین کند.
تأیید به استانداردها:
IEC 60529 IPX7 IPX8 ؛
EN 60529 IPX7 IPX8؛
IEC 60884-1 ؛
IEC 60598-1 ؛
IEC 60335-1 و غیره
اصل تست
فشار هوا برای ایجاد فشار هوای فشرده بر روی بدنه آب اعمال می شود تا محیط عمق آب مربوطه شبیه سازی شود.
دستگاه تست ضد آب SC-IPX مطابق با IEC60529: 1989 + A1: 1999 + A2: 2013 است (درجه حفاظت ارائه شده توسط محفظه (کد IP)> ، IEC60598 ، IEC60335 و IEC 60034-5 ، GB / T-2423.2 ، GB4208 ، GB7000.1. SC-IPX شامل نمرات آزمون زیر است: IPX1 ، IPX2 ،
IPX3 ، IPX4 ، IPX5 ، IPX6 ، IPX7 و IPX8 (به صفحه 51 IEC60529 مراجعه کنید).این به طور گسترده ای در سازمان آزمون احراز هویت برای استفاده می شود
محصولات مانند محصولات الکتریکی و الکترونیکی ، چراغهای LED و همچنین در بخش کنترل کیفیت مربوطه برای
تشخیص ضد آب از درجه محافظت از محفظه.
کل سیستم تست ضد آب SC-IPX شامل:
قطره جعبه (SC-IPX12): جعبه قطره ای برای تست قطره ای IPX1 و IPX2 است.اندازه جعبه قطره ای 800x800x75 mm (LXWXH) است.قطر سوراخ قطره ای
0.4 میلی متر است.فاصله بین سوراخ های قطره ای 20 میلی متر است.نمونه می تواند بیش از 150 کیلوگرم باشد.
تجهیزات آزمایش اسپری آب Swing Pipe (SC-IPX34): این دستگاه برای آزمایش IPX3 و IPX4 است.نیم قطر لوله نوسان 1 متر است (هر نوع
اندازه دیگر نیز موجود است).قطر داخلی لوله تاب 15 میلی متر است.قطر میز چرخان نمونه 1000 میلی متر است (یا سایر موارد)
اندازه با توجه به قطر لوله چرخش ، و ارتفاع قابل تنظیم است.سرعت چرخش 1-5 دور در دقیقه است که توسط PLC کنترل می شود
تابلو
دستگاه تست جت ضد آب (SC-IPX56): با اندازه دستگاه تأمین آب 1000x1000x600m ، قطر نازل 6.3 mm (IPX5) است
و 12.5 میلی متر (IPX6).سرعت آب برای IPX5 12.5 ± 0.626L / min و 100 ± 5L / min برای IPX6 است.
مخزن غوطه وری دستگاه تست ضد آب (SC-IPX7): برای تست IPX7 است.اندازه مخزن آب 1000x1000x1200mm است (اندازه دیگر می تواند باشد
مطابق با درخواست شما طراحی شده است).این می تواند نمونه ها را تا 120 کیلوگرم آزمایش کند
مخزن غوطه وری دستگاه تست ضد آب (SC-IPX8): برای آزمایش IPX8 است.این می تواند عمق آب 0-50 متر را شبیه سازی کند.غوطه وری در آب
قطر مخزن 600 میلی متر و ارتفاع 1200 میلی متر است.فشار فشاری 10 اتمسفر است یا مطابق با مشتری طراحی می شود
درخواست.
