جزئیات محصول:
پرداخت:
|
| مواد: | فولاد ضد زنگ | استانداردها: | IEC60884 شکل 30 |
|---|---|---|---|
| دمای کابینت گرمایش: | (70 ± 2) درجه سانتی گراد | ایستگاه آزمایش: | 1 ایستگاه |
| وزن: | 50N * 1 ، 20N * 2 ، 30N * 1 ، 4N * 1 | نیروی نیرو را بکشید: | طبق حداکثر نیروی برداشت در جدول 16 |
| عملکرد: | محکم بودن دوشاخه و پایه پلاگین را آزمایش کنید | زمان اعمال نیرو روی هر پایه پریز: | 1 دقیقه |
| برجسته: | دستگاه تست تأیید 4N,دستگاه تست تأیید 20N,شکل 30 IEC60884 |
||
IEC60884 شکل 30 دستگاه تست سوکت پلاگین برای تأیید ثابت شدن سنجاق ها در بدنه دوشاخه
جزئیات محصول:
این دستگاه مطابق با استاندارد IEC 60884-1 بند 24.10 شکل 30 است.
برای آزمایش استحکام دوشاخه و پایه پلاگین استفاده می شود.
دوشاخه بر روی یک صفحه فولادی سخت قرار داده شده است که دارای سوراخ های مناسب برای پایه های شاخه است.
فاصله مراکز حفره ها باید همان فواصل مراکز دایره محدود شده در اطراف سطح مقطع هر پایه در ورق استاندارد شاخه باشد.
پارامترهای فنی:
| تعداد ایستگاه تست | 1 |
| وزن | 50N * 1 ، 20N * 2 ، 30N * 1 ، 4N * 1 |
| سوکت استاندارد: هر یک از استاندارد مکزیک برای تنظیمات: | C1.1 ، C1.2 ، C1.3 ، C1.4 ، C1.5 ، C1.6 ، C1.9 ، C1.10 ، C1.13 |
روش آزمون:
1. قبل از استفاده اول ، کاربر باید با استانداردهای مربوطه برای استفاده موثرتر و مناسب تر از دستگاه تست و تکمیل آزمایش آشنا شود.
2. شاخه به گونه ای روی صفحه فولادی قرار می گیرد که مراکز دایره های دور سنجاق ها با مراکز سوراخ ها منطبق شود.سپس شاخه تست را در جهت محور طولی پین وارد سوکت کنید.پس از آن ، پلاگین در کابینت گرمایش با درجه حرارت (70 ± 2) درجه سانتیگراد قرار می گیرد ، 1 ساعت بعد ، یک نیروی کشش در داخل کابین گرمایی اعمال می شود
3. اتصال دهنده را با توجه به شکل دوشاخه انتخاب کنید و آن را کاملاً متصل به دوشاخه کنید (اطمینان حاصل کنید که هنگام اعمال نیروی شل نمی شود)
4- وزن نیروی کشش را مطابق با حداکثر نیروی کشش مطابق جدول 16 انتخاب کنید (با سوپرپوزیشن قابل دستیابی است) ، وزن در حلقه گیره قلاب می شود ، با احتیاط اداره می کنید و تنش انفجاری ایجاد نمی کند.
5- نیرو به مدت 1 دقیقه بر روی هر پایه پایه اعمال می شود ، پس از آزمایش ، دوشاخه اجازه می یابد تا تا دمای محیط خنک شود و باید بررسی شود که تغییر مکان هر پایه پلاگین در بدنه پلاگین نباید بیش از 1 میلی متر باشد.
6. بعد از اتمام آزمایش به نظافت دستگاه و نگهداری پریزها توجه کنید.
جدول 16:

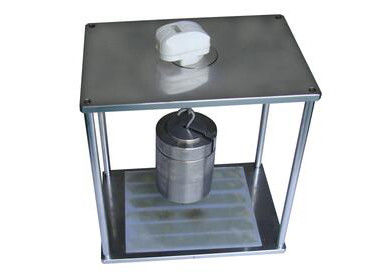

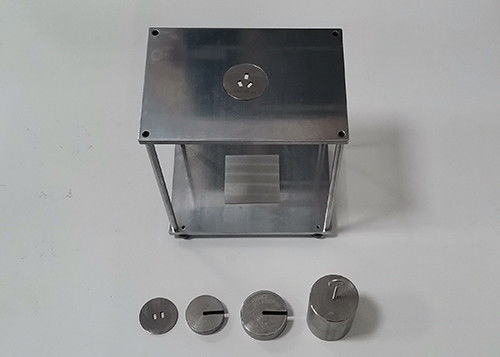

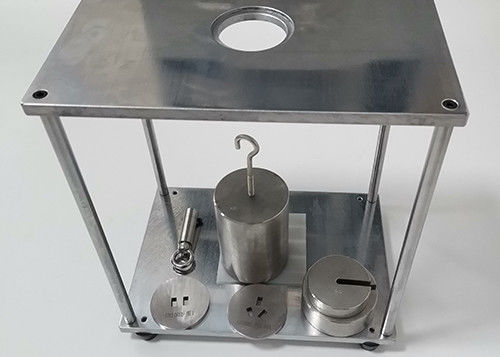

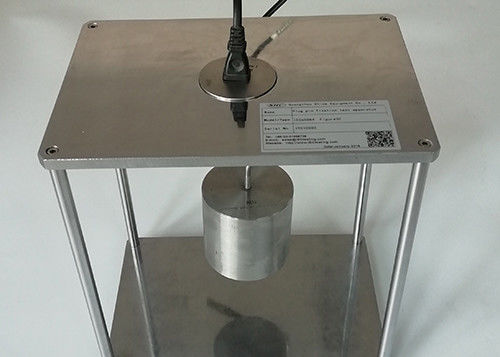

تصویر دستگاه:
