| استانداردها: | AS / NZS 3112 شکل 2.8 | نام: | کاربرد نیرو برای تست خم شدن پین |
|---|---|---|---|
| عملکرد: | برای آزمون خم شدن پین استرالیا و نیوزیلند | فاصله از نقطه برنامه حرکت کرد: | 7.5 ± 0.3 میلی متر |
| ابعاد: | W * D * H = 350 mm * 250 mm * 140 mm | وزن: | حدود 15 کیلوگرم |
| نقطه اعمال نیرو از طرف فیش: | 14 ± 0.5 میلی متر | زمان پین ها باید آزمایش شود: | 20 چرخه کامل |
| برجسته: | شکل 2.8 تست سوکت پلاگین,دستگاه تست سوکت پلاگین 15 کیلوگرم,دستگاه تست خم پین 15 کیلوگرم |
||

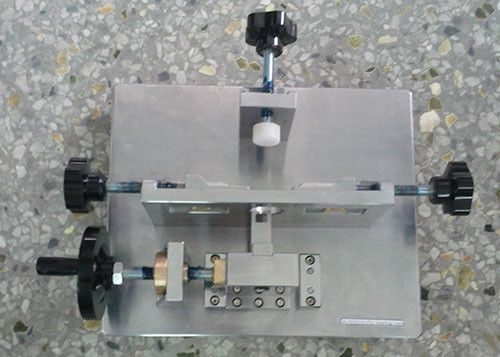

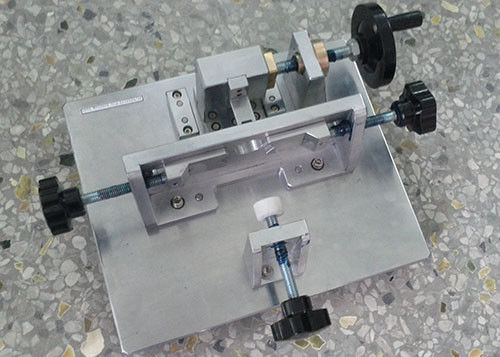

شکل 2.8 اعمال نیرو برای آزمون خم شدن پین AS / NZS 3112
| شکل 2.1 | ابعاد شاخه ها |
| شکل 2.2 | دستگاه تست خم شدن |
| شکل 2.3 | شکل پین |
| شکل 2.4 | ابعاد عایق بر روی پین های عایق بندی شده |
| شکل 2.5 | دستگاه تست فشار برای عایق بندی روی پین های پلاگین عایق بندی شده در دمای بالا |
| شکل 2.6 | دستگاه تست ضربه برای عایق بندی روی پین های پلاگین عایق بندی شده در دمای پایین |
| شکل 2.7 | دستگاه تست سایش برای عایق کاری روی شاخه های پین عایق بندی شده |
| شکل 2.8 | استفاده از نیرو برای آزمون خم شدن پین |
| شکل 2.9 | نصب پلاگین برای آزمایش افزایش دما |
| شکل 2.10 | واحد بستن پین برای آزمایش افزایش دما |
کاربرد
تمام تخته های پلاگین با درجه حرارت حداکثر و شامل 15 A باید تحت آزمایش خم شدن سنجاق قرار بگیرند.
سه پلاگین نمونه که تحت هیچ آزمایش قبلی قرار نگرفته اند ، باید به شرح زیر آزمایش شوند:

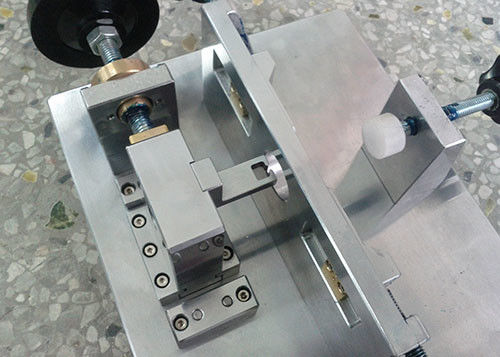

سنجاقهای شاخه های مونتاژ شده باید با بستن دوشاخه در یک محفظه نگهدارنده سفت و محکم و با استفاده از یک نیروی خمش ، همانطور که در شکل 2.8 نشان داده شده است ، به سنجاق تحت آزمایش.
در ابتدای آزمون سنجاق ها باید مستقیم باشند.اگر در مورد صحت پین تردیدی وجود دارد ، باید توسط پلاگین اندازه گیری شده مناسب در ضمایم A ، B یا F بررسی شود.

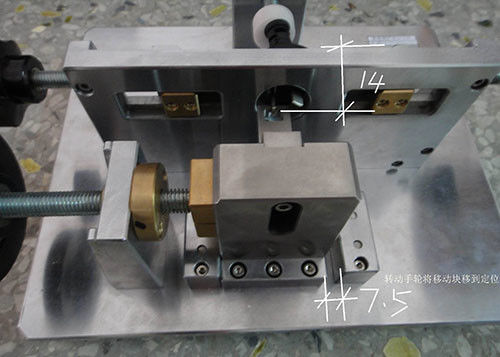

نقطه اعمال نیرو باید 14 ± 0.5 میلی متر از قسمت پلاگین باشد.
جهت نیرو باید در امتداد خطی موازی با صورت دوشاخه باشد.
پین های فعال و خنثی باید به سمت مرکز تیر دوشاخه و سپس به نقطه شروع برگردانده شوند.روی اولین پلاگین نمونه ، هر پایه زمین باید فقط در یک جهت مجبور شود و سپس به نقطه شروع برگردد.بر روی شاخه ثانیه نمونه ، هر پایه زمین باید در خلاف جهت استفاده شده برای آزمایش پلاگین نمونه اول باشد.بر روی پلاگین نمونه سوم ، هر پایه پین زمینی در جهتی مجبور می شود که در هنگام آزمایش دو شاخه نمونه اول ، کمترین نتیجه را داشته باشد.
فاصله از نقطه کاربرد باید 3/0 ± 5/7 میلی متر باشد و سپس سنجاق باید به نقطه شروع برگردد.هر "بازگشت بهار" نادیده گرفته می شود.
حرکت از نقطه شروع به نقطه پایان (7.5 میلی متر) و بازگشت به نقطه شروع یک چرخه است (یعنی یک چرخه دو حرکت جداگانه است).
سرعت انحراف باید حداکثر 50 میلی متر بر ثانیه باشد ، بدون تاخیر عمدی بین حرکات متوالی در هر چرخه.
فاصله بین چرخه های متوالی حداقل 10 ثانیه است.
مدت زمان یک چرخه حداکثر 60 ثانیه است.
پین ها باید برای 20 چرخه کامل آزمایش شوند.
مطابق با
AS / NZS 3112: 2011 + A2: 2012 بند 2.13.7.2 شکل 2.8
مشخصات فنی
الف) نقطه اعمال نیرو باید 14 ± 0.5 میلی متر از قسمت پلاگین باشد.
ب - فاصله جابجایی از محل برنامه باید 3/0 ± 5/7 میلی متر باشد
C. ابعاد: W * D * H = 350 میلی متر * 250 میلی متر * 140 میلی متر
D. وزن: حدود 15 کیلوگرم
ترتیب اطلاعات
دستگاه آزمون تست خم شدن پین AS / NZS 3112
