جزئیات محصول:
پرداخت:
|
| نام: | دستگاه تست تعادل گشتاور | استاندارد: | IEC60884 ، VDE0620 ، IEC60598 ، IEC60065 شکل 11 |
|---|---|---|---|
| وزن: | 2.5N * 1 ، 1N * 1 | پلاگین: | پلاگین UL * 1 ، پلاگین اروپا * 1 ، دوشاخه همه منظوره * 1 |
| فاصله از سطح تماس و محور سطح: | 8 میلی متر | بازوی زور: | 0-200 میلی متر |
| برجسته: | تستر سوکت پلاگین IEC60884,تستر سوکت پلاگین 200 میلی متر,دستگاه تست تعادل گشتاور |
||

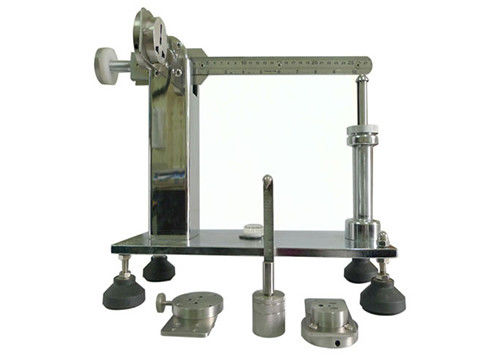

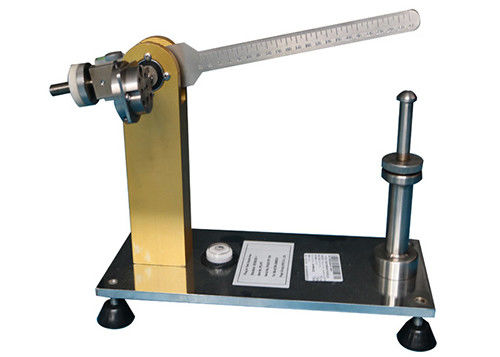

IEC60065 شکل 11 دستگاه تست تعادل گشتاور خروجی سوکت
پارامترهای فنی:
| وزن | 2.5N * 1 ، 1N * 1 |
| پلاگین | پلاگین UL * 1 ، پلاگین اروپا * 1 ، دوشاخه همه منظوره * 1 |
| مطابق با استاندارد است | IEC60884 ، VDE0620 ، IEC60598 ، IEC60065Fig11 |
| بازوی زور | 0-200 میلی متر |
| فاصله از سطح تماس و محور سطح | 8 میلی متر |
اطلاعات محصول:
تستر گشتاور پلاگین مطابق با استاندارد IEC60065 شکل 11 است.
برای بررسی اینکه آیا تنش مکانیکی هنگامی که تجهیزات مستقیم پلاگین با پین پلاگین به طور معمول در سوکت قرار می گیرند در محدوده مورد نیاز است استفاده می شود.
دستگاهی که با پین در نظر گرفته شده است تا در پریزهای ثابت قرار گیرد ، فشار زیادی به این پریزها وارد نمی کند.
بازوی متعادل کننده دستگاه آزمایش از طریق خطوط مرکزی لوله های تماس خروجی سوکت با فاصله 8 میلی متر از پشت جلوی درگاه خروجی ، یک محور افقی را می چرخاند.
با درگیر نبودن دستگاه ، بازوی متعادل کننده در حالت تعادل قرار دارد ، چهره درگاه خروجی سوکت در موقعیت عمودی قرار دارد.
بعد از اینکه دستگاه درگیر شد ، گشتاوری که باید به پریز خروجی اعمال شود تا سطح درگیری آن در صفحه عمودی حفظ شود ، با قرار گرفتن یک وزنه روی بازوی متعادل تعیین می شود.
گشتاور نباید بیش از 0.25 نیوتن متر باشد.

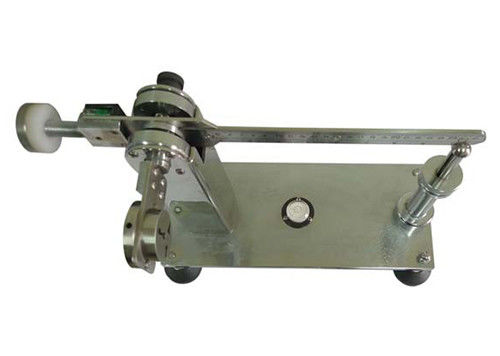

ساختار
1 - وزن متعادل
2 - حباب اندازه گیری
3 - حباب سطح
4 - اندازه گیری وزن
5 - پیچ تنظیم ارتفاع
6 - میله پشتیبانی
مراحل آزمایش
حذف کنید 4 - اندازه گیری وزن، تنظیم 1 - وزن متعادل موقعیت ، بازوی تعادل را در حالت افقی نگه دارید.و بازوی تعادل را در فاصله 1 میلی متر از فاصله قرار دهید6 - میله پشتیبانی.
نمونه آزمایش را بر روی دستگاه نصب کنید ، پیچ را محکم کنید.حالا تعادل را بالا بکشید.
حلق آویز 4 - اندازه گیری وزنروی بازوی تعادلموقعیت را تنظیم کنید4 - اندازه گیری وزن، موقعیتی را تنظیم کنید که سطح بازوی تعادل را ایجاد کنید ، حباب هوا از 2 - حباب اندازه گیری در موقعیت مرکزی ، بازوی تعادل از 1 میلی متر فاصله بگیرید 6 - میله پشتیبانی.موقعیت واقع در 10.3 سانتی متر را بگویید.
اندازه گیری گشتاور
(1) وزن مناسب در مقیاس پایین آویزان می شود.
(2) وزنه را به آرامی حرکت دهید تا بازوی تعادل در حالت افقی قرار گیرد.
گشتاور نمونه اعمال شده بر روی پریز: مقیاس مقیاس وزن X
به عنوان مثال: گشتاور: 0.12mX2.5N = 0.3Nm
