| استاندارد: | BS1363-1: بند 9 ، شکل 2 | نیروی کاربردی: | 230-240N |
|---|---|---|---|
| بلوک فشار تست فلزی: | زاویه R 2.0 تا 2.5 ، عرض 25.0 تا 25.2 | بلوک چوب سخت: | مطابق با BS1363.1-2018 در شکل 2b |
| مواد: | فولاد ضد زنگ | کاربرد: | سطوح خارجی قابل انعطاف در دسترس از رسانه های سوکت |
| ضمانتنامه: | 12 ماه | ولتاژ تست: | 60V / 50HZ 602 AC2000 |
| برجسته: | دستگاه تست قدرت مکانیکی ITS,دستگاه تست مقاومت مکانیکی 240N,دستگاه تست مقاومت مکانیکی شکل 2 BS1363 |
||

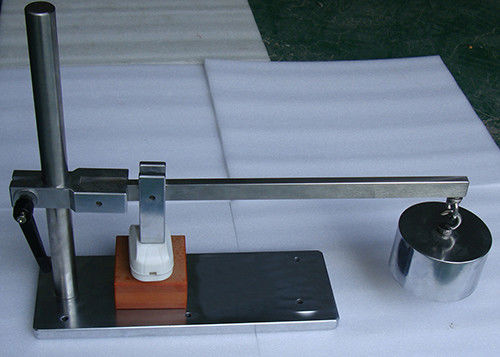

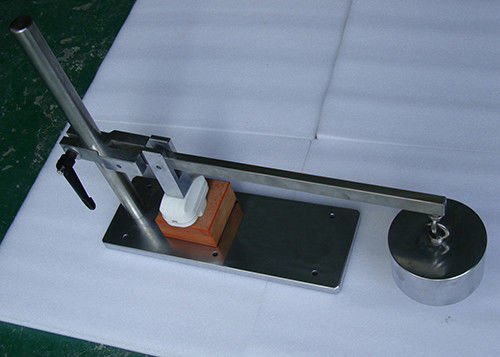

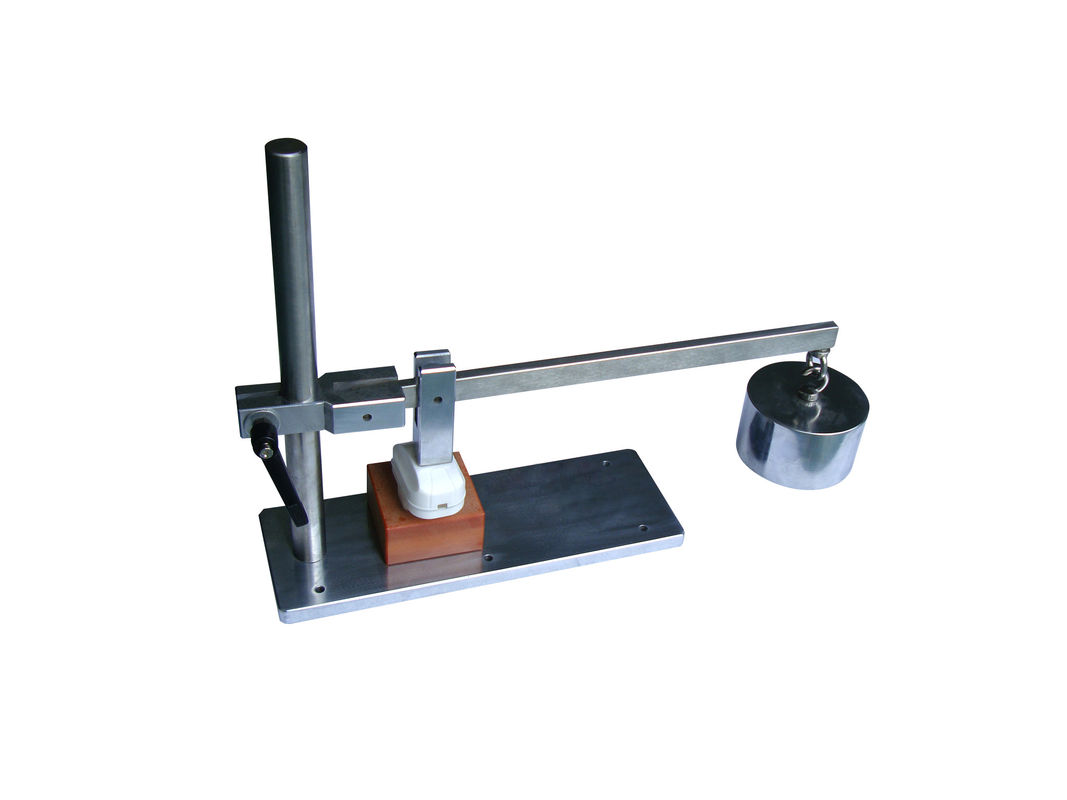

دستگاه تست مقاومت مکانیکی روی پوشش های انعطاف پذیر شکل 2 BS1363
پارامترهای فنی:
| نیروی اعمال شده | 230-240N |
|
بلوک فشار تست فلز |
زاویه R 2.0 تا 2.5 ، عرض 25.0 تا 25.2 |
| بلوک چوب سخت | مطابق با BS1363.1-2018 در شکل 2b |
معرفی محصول:
دستگاه مطابق با بند 9 ، شکل 2 BS1363-1: 2018 است.
سطوح قابل دسترسی انعطاف پذیر خارجی از پریزها باید به گونه ای طراحی و ساخته شده باشد که هنگام مونتاژ و سیم کشی همانند استفاده عادی ، هیچ خطری وجود ندارد که در اثر فشار بی رویه ، قطعات زنده بتوانند به سطوح خارجی قابل دسترسی نفوذ کرده و یا به همان اندازه دفع شوند. برای کاهش خزش و فاصله کمتر از آنچه در بند 8 آورده شده است.
طراحی دستگاه باید به گونه ای باشد که بتوان در نقاطی که احتمال خرابی وجود دارد ، نیرویی که از طریق یک بلوک فشار تست فلز وارد می شود ، نیروی ثابت 230-240N اعمال شود.
هر نمونه به نوبت در هر محل انتخاب شده تحت نیرو قرار می گیرد.در طی هر اعمال نیرو ، یک ولتاژ آزمون 2000 V ± 60 V 50 Hz با شکل موج سینوسی قابل توجهی برای 60-65 ثانیه بین تمام قطعات زنده پیوند خورده و بلوک فشار آزمایش فلز اعمال می شود.
در طول آزمون هیچگونه برق زدگی یا خرابی رخ نمی دهد.پلاگین تستر پلاگین
با آزمایش 11 از BS EN 61032: 1998 که با نیروی 28-30N اعمال شده است ، لمس قطعات زنده امکان پذیر نیست.
برای جزئیات بیشتر ، لطفاً به استاندارد مربوطه مراجعه کنید.
9 دسترسی قطعات زنده
9.1 قطعات زنده دوشاخه در هنگام اتصال دوشاخه مانند استفاده عادی و کامل قابل دسترسی نیست
تعامل در یک سوکت خروجی مربوطه.
9.1.1 انطباق با استفاده از پروب آزمایش 12 BS EN 61032: 1998 اعمال شده با یک بررسی می شود
نیروی N با شاخه های قابل جابجایی مجهز به یک سیم انعطاف پذیر 2 هسته ای همانطور که در جدول 24 از BS 6500: 2000 آورده شده است
و شاخه های غیر قابل تعویض در صورت ارائه
9.2 پلاگین ها باید طوری طراحی و ساخته شوند که کاربر را در برابر تماس تصادفی با زنده محافظت کند
قطعات در هنگام وارد کردن یا برداشتن دوشاخه.
9.2.1 انطباق با تأمین نیازهای بعدی و اندازه گیری شده اثبات می شود
بخشی از BS 1363.
9.3 روکش های انعطاف پذیر شاخه ها باید به گونه ای طراحی و ساخته شوند که هنگام مونتاژ و سیم کشی مانند آن ، ساخته شوند
با استفاده معمول ، هیچ خطری وجود ندارد که در اثر فشار بی مورد ، قطعات زنده بتوانند به داخل پوشش نفوذ کنند یا
به حدی دفع می شوند که فاصله و فاصله خزش کمتر از آنچه در بند 8 آورده شده است را کاهش دهید.
9.3.1 مطابقت با آزمایش زیر بررسی می شود (نمونه ای از یک دستگاه مناسب نشان داده شده است
در شکل 2).
طراحی دستگاه باید به گونه ای باشد که بتوان برای آن مکان ها نیروی ثابت 240 N اعمال کرد
در مواردی که احتمال خرابی وجود دارد ، نیرویی که از طریق یک بلوک فشار تست فلز اعمال می شود ،
در شکل 2 نشان داده شده است.
هر نمونه به نوبت در هر محل انتخاب شده تحت نیرو قرار می گیرد.در طول هر اعمال نیرو ،
ولتاژ آزمون 2000 V ± 60 V 50 هرتز از شکل موج سینوسی قابل توجهی برای s بین همه اعمال می شود
قطعات زنده بهم پیوند خورده و بلوک فشار آزمون.
در طول آزمون هیچگونه برق زدگی یا خرابی رخ نمی دهد.
با آزمایش 11 از BS EN 61032: 1998 اعمال شده با a ، امکان لمس قطعات زنده وجود نخواهد داشت
نیروی N.
9.4 در صورتي كه يك شاخه مجهز به يك طناب انعطاف پذير باشد ، انتهاي آزاد اين مجموعه بايد باشد
محصور در مواد عایق.
توجه این در مورد مجامع تهیه شده برای تولیدکنندگان تجهیزات جهت استفاده در تجهیزات آنها صدق نمی کند.
9.4.1 انطباق با بازرسی بررسی می شود.
