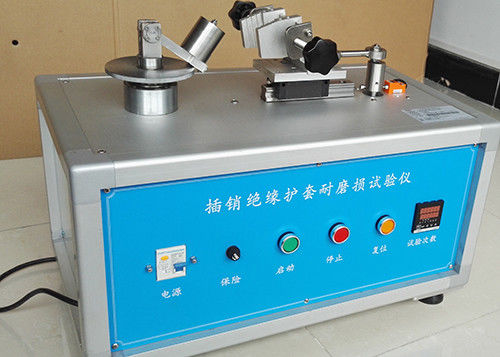

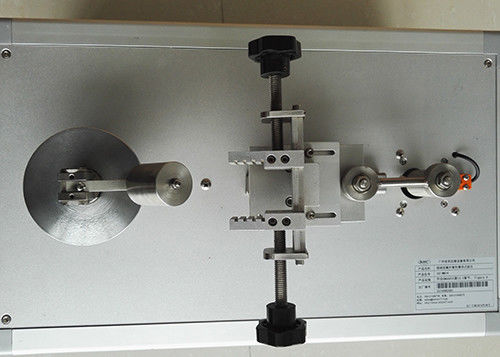

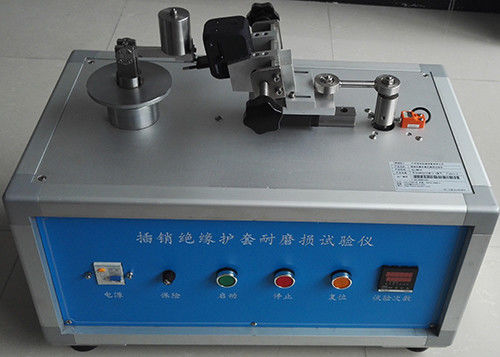

دستگاه تست سایش آستین های عایق تستر پلاگین IEC60884 Fig28

IEC60884 شکل 28 دستگاه آزمایش سایش در آستین های عایق پین های پلاگین

جزئیات محصول:

دستگاه تست با توجه به نیاز استاندارد IEC60884 شکل 28 طراحی و ساخته شده است.

برای آزمایش مقاومت در برابر سایش بوش عایق پیچ استفاده می شود.

این دستگاه یک پرتو افقی را تشکیل می دهد ، که در مرکز آن چرخش دارد.یک سیم کوتاه فولادی ، قطر 1 میلی متر و به شکل U خم شده ، پایه U مستقیم است ، در هر دو انتهای آن به یک انتهای تیر متصل شده است ، به طوری که قسمت مستقیم زیر تیر و موازی با محور محور تیر است.

دوشاخه توسط یک گیره مناسب در موقعیتی نگه داشته می شود که قسمت مستقیم سیم فولادی عمود بر آن روی پین شاخه قرار گیرد.

پین با زاویه 10 درجه افقی به سمت پایین شیب می یابد.پرتو بارگذاری می شود به طوری که سیم نیروی 4 N را بر روی پین اعمال می کند.

شاخه به سمت عقب و جلو در جهت افقی در صفحه محور تیر حرکت می کند ، به طوری که سیم در امتداد سنجاق می مالد.طول سنجاق ساییده شده تقریباً 9 میلی متر است که تقریباً 7 میلی متر از آستین عایق است.

تعداد حرکات 20 000 (در هر جهت 10 000) و سرعت عمل 30 حرکت در دقیقه است.این آزمایش بر روی یک پایه از هر نمونه انجام می شود.

پس از آزمایش ، پین ها نباید هیچ آسیبی ببینند که ممکن است ایمنی را تحت تأثیر قرار دهد یا استفاده بیشتر از دوشاخه را مختل کند ، به خصوص ، آستین عایق نباید سوراخ شود و یا قوز کند.

پارامترهای فنی:

توجه: پنل می تواند به انگلیسی باشد

استانداردها:
