| استانداردها: | IEC60061-3 | مواد: | فولاد ضد زنگ |
|---|---|---|---|
| آزمایش کردن: | لامپ لامپ E27 | 7006-25A-2: | GO Gauge برای لامپ ها |
| 7006-26-4: | Not Go پلاگین برای نخ های پیچ دار لامپ ها | 7006-21-5: | E27 Gauge برای آزمایش حفاظت در برابر آسیب گردن لامپ و آزمایش تماس در لامپ ها |
| 7006-22A-5: | E27 سنج برای آزمایش علامت گذاری تماس و محافظت در برابر تماس تصادفی هنگام قرار دادن لامپ ها در لامپ ه | 7006-22B-1: | E27 سنج برای تشخیص تماس های جانبی با لبه های برش در لامپ ها |
| برجسته کردن: | IEC60061-3 Lau Cap Capauge,CNAS Lamp Cap Gauge,SGS lampleolder gauge |
||

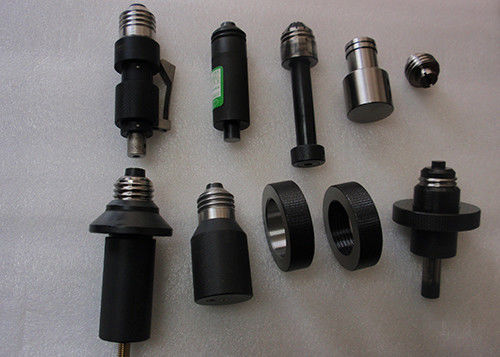

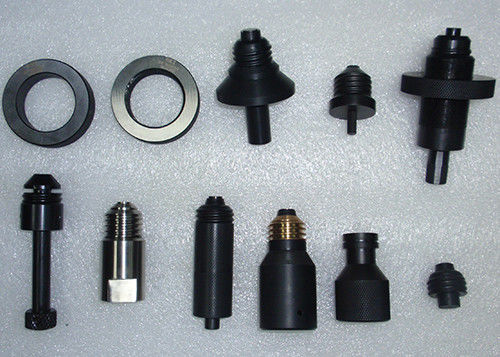

IEC60061 - 3 سنج برای لامپ های نگهدارنده لامپ پیچ لامپ دار E27
سنج برای لیست لامپ های E27:
| 7006-25A-2 | "GO" GAUGE FOR LAMPHOLDERS E27 |
| 7006-26-4 | برای پیچ گوشتی لامپهای E27 استفاده نکنید |
| 7006-22A-5 | سنج برای آزمایش ساختن تماس و محافظت در برابر تماس تصادفی در هنگام استفاده از لامپها در لامپهای E27 |
| 7006-21-5 | سنج برای آزمایش حفاظت در برابر آسیب لامپ و گردن و برای آزمایش ساختن لامپ در لامپهای E27 |
| 7006-22B-1 | اندازه گیری برای کشف تماس های جانبی با برش لبه ها در لامپهای E27 |
| 7006-22C-1 | GOUGE I برای بررسی قابلیت انعطاف پذیری در تماس با لامپ های E27 |
| 7006-22D-1 | GAUGE II برای بررسی قابلیت انعطاف پذیری در تماس با لامپ ها E27 |
| IEC60238 شکل 5 | سنج آزمون (CAP) برای بند تست 18 از IEC60238 |
| IEC60238 شکل 11 | سنج آزمون (CAP) برای آزمونهای افزایش دما و مقاومت در برابر عایق 14.4 و 19.3 از IEC60238 |
| IEC60238 شکل 14 | سنج آزمون (CAP) برای لامپهای E27 برای مقاومت در برابر گرم کردن تست آزمون 19 از IEC60238 |
تأیید می کند:
IEC60061-3
هدف و آزمایش:
(1) 7006-25A-2 "GO" سنج برای لامپ ها
هدف: برای بررسی:
الف) ابعاد مینیوم نخ پیچی لامپ مطابق ورقهای 7004-21 و 7004-27.
ب) ابعاد X مطابق ورق 7005-20
ج) سازگاری مکانیکی چراغ برقی با توجه به لاموهای دارای ابعاد نامطلوب.
آزمایش: الف) می توان بدون استفاده از نیروی ناعادلانه ، قسمت رشته ای سنج را به داخل لامبل پیچ کرد.
ب) هنگامی که گیج تا آنجا که پیچ است پیچ شده است ، علامت Y روی پیستون باید با صفحه A با شفت هم سطح باشد.
ج) سپس آستین روی شافت سنج قرار می گیرد و انتهای باز آن روی لبه بالایی پوسته نگهدارنده قرار می گیرد. با آستین در این موقعیت ، پیستون را تا آنجا که پایین است تحت فشار قرار می دهیم.
د) سطح B سنج باید بین علائم X1 و X2 روی پیستون قرار گیرد یا با هر یک از آنها مسطح باشد.نباید فراتر از آنها باشد.
(2) 7006-26-4 "NOT GO" سنج
هدف: برای بررسی حداکثر قطر جزئی پیچ پیچ ، ابعاد D1 ، از لامپ های برقی
آزمایش: اگر پیچ از نظر وزن خود وارد نشود تا جایی که نخ از سطح T بیرون زده باشد ، پیچ پیچ لامپ لامپ باید درست فرض شود.
(3) 7006-21-5
سنج برای آزمایش حفاظت در برابر آسیب گردن لامپ و آزمایش تماس
هدف: برای بررسی:
الف) محافظت در برابر آسیب گردن لامپ توسط لبه لامپ لامپ E27.
ب) علامت گذاری تماس در لامپ های لامپ E27 با توجه به لامپ هایی که ابعادی منفی برای تماس ندارند.
تست: الف) وقتی گیج با گشتاور:
----- 1.0 نیوتن متر برای نگهدارنده های سرامیک.
----- 0.4 نیوتن متر برای همه دارندگان دیگر.
باید بین سنج و لبه لبه لامپ لامپ فاصله ای وجود داشته باشد.
ب) در این وضعیت و با لامپ بینایی که در مدار آزمایش نشان داده شده است ، چراغ نشانگر روشن می شود.
* برای بررسی وجود این ترخیص در کل محیط از یک دستگاه سنج گیر با ضخامت تقریبی 0.08 میلی متر و عرض 5 میلی متر استفاده می شود.
(4) 7006-22A-5 سنج برای آزمایش علامت گذاری تماس و محافظت در برابر تماس تصادفی هنگام قرار دادن لامپ
هدف: برای بررسی لامپ های E27 در مورد:
الف) تماس با لامپ های دارای ابعاد نامطلوب.
ب) محافظت در برابر تماس تصادفی با قطعات زنده ، یعنی پوسته درپوش ، در هنگام قرار دادن لامپ.
TESTING: نگهدارنده همانطور که نشان داده شده است در مدار آزمایش متصل است.
الف) با چرخش A در موقعیت 2 و swith B باز ، سنسور کاملاً در خانه پیچ می شود. در این موقعیت ، هر دو لامپ باید روشن شوند.
ب) پس از آزمایش a) بالا ، اندازه گیری تا زمانی که لامپ ها خاموش نشوند ، خارج می شود. سوئیچ A به موقعیت 1 منتقل می شود و سوئیچ B بسته می شود.سپس سنج به آهستگی پیچ می شود تا زمانی که هر یک از لامپ ها روشن شود. با سنج نگه داشتن در این موقعیت ، سوئیچ B باز می شود و پروب آزمایش در کنار سنج تا جایی که به فضای بین فاصله برسد ، به سمت پایین بلغزاند. سنج و نگهدارنده. در این موقعیت لامپ ها نباید روشن شوند.
(5) 7006-22B-1
سنج برای تشخیص تماس های جانبی با لبه های برش
هدف: برای تشخیص وجود لبه های برش در کناره های کناری در لامپ های E27.
تست کردن: الف) اندازه گیر در لامپ لامپ تا جایی که باشد به خانه پیچ می شود ، سپس ترکیب با پیستون سنج در موقعیت افقی قرار می گیرد و صورت پیستون در برابر تماس های نگهدارنده نگه داشته می شود.
ب) در این حالت می توان پیستون را در جهت عقربه های ساعت و جهت خلاف جهت عقربه های ساعت حداقل برای زاویه 60 درجه در هر دو جهت چرخاند.
ج) پس از این آزمایش ترکیب با پیستون در موقعیت عمودی قرار می گیرد و صورت پیستون با کل نیروی 10N بر روی تماس های نگهدارنده فشار داده می شود.
د) در این حالت می توان پیستون را در جهت عقربه های ساعت و جهت خلاف جهت عقربه های ساعت حداقل برای زاویه 60 درجه در هر دو جهت چرخاند.
ه) اگر گشتاور اعمال شده برای هر دو آزمایش بیش از 0.4 نیوتن متر نباشد ، چراغ برق سازگار است.
(6) 7006-22C-1
اندازه گیری I برای بررسی انعطاف پذیری تماس با طرف
هدف: برای بررسی حداقل انعطاف پذیری تماس جانبی لامپ های لامپ E27.
تست کردن: الف) تماس (های) جانبی نگهدارنده lmap باید همانطور که در مدار آزمایش نشان داده شده است با برق متصل شود.
ب) با میله مرکزی در موقعیت بالایی ، اندازه گیری بدون استفاده از نیروی ناخواسته در لامپ لودر پیچ می شود.
ج) اندازه گیری با پیچاندن مهره تا زمانی که نگهدارنده بازی و اندازه گیری آن برداشته شود ، ثابت می شود.
د) میله مرکزی سپس با گشتاور 0.4 نیوتن متر پیچ می شود.
ه) در این شرایط چراغ نشانگر روشن می شود.
f) میله مرکزی باید دوباره پیچ شود تا زمانی که علامت آن از 10 قسمت مقیاس عبور کند (= 0.2 میلی متر).در این موقعیت چراغ نشانگر همچنان روشن است.
(7) 7006-22D-1
Gauge II برای بررسی انعطاف پذیری تماس جانبی
هدف: برای بررسی حداقل انعطاف پذیری تماس جانبی لامپ های لامپ E27.
تست کردن: الف) تماس (های) جانبی نگهدارنده lmap باید همانطور که در مدار آزمایش نشان داده شده است با اندازه گیری برق متصل شود.
ب) گیج با گشتاور 1Nm در لامپ لامپ پیچ می شود ...
ج) در این موقعیت چراغ نشانگر روشن می شود.
این آزمون باید بعد از آزمون با سنج برای تست تماس برقرار شود.
