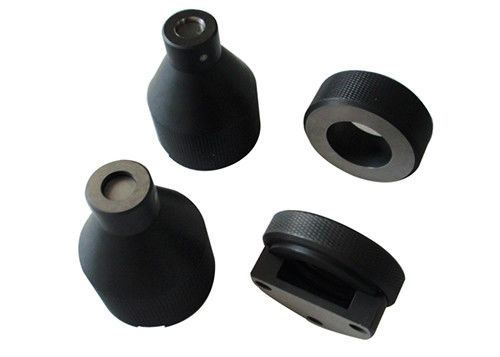

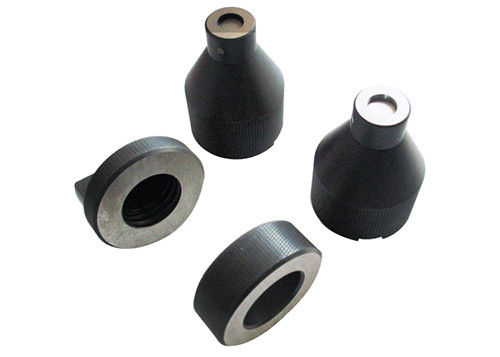

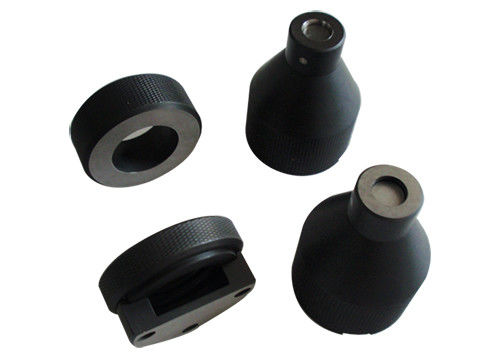

E26 برو و نرو ، سنج پیچ پیچ فولادی قالب

IEC60061-3 E26 سنج درپوش لامپ ، برو سنج بدون سنج ، پیچ پیچ سنج

لیست سنج E26 و E26d:

تأیید می کند:
IEC60061-3

هدف و آزمایش:
1. 7006-27D-3

“GO” GAUGE FOR CAPS E26، E26 / 50x39، E26 / 51x39 & E26d
هدف:

برای بررسی حداکثر ابعاد پیچ ​​پیچ و ابعاد T1min درپوشهای E26 ، E26 / 50x39 ، E26 / 51x39 یا E26d روی لامپهای تمام شده.
آزمایش کردن:

هنگامی که درپوش یک لامپ تمام شده در حد سنج قرار گرفت ، تماس مرکزی باید سطح X را لمس کند. هنگام برداشتن لامپ از سنج ، حداقل دو دور کامل برای جدا کردن نخ ها لازم است.

2. 7006-29L-4

"NOT GO" GAUGE FOR CAPS
E26 ، E26 / 50x39 ، E26 / 51x39 و E26d
هدف:

برای بررسی حداقل قطر خارج (اصلی) نخ پیچ ، ابعاد d ، درپوش های E26 ، E26 / 50x39 ، E26 / 51x39 یا E26d روی لامپ های تمام شده.
آزمایش کردن:

هنگامی که سنج روی نخ درپوش روی یک لامپ تمام شده ، درپوش نگه داشته شده قرار می گیرد ، تماس مرکزی نباید فراتر از سطح X باشد. فقط وزن گیج خود باید در آزمون استفاده شود.

3. 7006-29-3

اندازه گیری برای آزمایش ساختن لامپهای نصب شده با کلاهک
هدف:

برای بررسی ابعاد چراغ برای تماس در لامپهای E26 ، E26 / 50x39 ، E26 / 51x39 یا E26d.
آزمایش کردن:

اگر لامپ بتواند به داخل سنج فشار داده شود تا زمانی که صفحه W به صفحه V برسد یا از آن فراتر رود ، شکل لامپ را با توجه به مناسب بودن در لامپ برآورد می شود درست است.برای لامپ های سرپوشیده E26 / 24 ، هنگامی که سطوح V و W همزمان هستند ، بالای درپوش شامل هر نوع لحیم یا ماده رسانا ، نباید بالاتر از سطح X باشد.

4. 7006-29A-2

معیار اندازه گیری در مورد لامپهای تمام شده برای آزمایش حفاظت در برابر تماس تصادفی E26d
هدف:

برای بررسی حفاظت در برابر تماس تصادفی کلاه E26d با لامپهای تمام شده.
آزمایش کردن:

وقتی لامپ به اندازه ای که با لحیم کناری درپوش واقع در فرورفتگی قرار گرفته باشد ، به داخل فشار رانده شود ، سطح W پیستون نباید فراتر از سطح V باشد.

5. 7006-29B-2

گیج با دیافراگم مرجع 23 میلی متر برای CAPS E26d
هدف:

برای بررسی ابعاد S min.، S max.، S1min.و S1max.از کلاه E26d.
آزمایش کردن:

وقتی کلاهک (یا لامپ) تا آنجا که به داخل سنج کشیده شده است ، سطح W پیستون باید فراتر از سطح Y باشد ، اما برای کلاهک های نصب نشده ، نباید فراتر از سطح X باشد.
برای کلاهک های روی لامپ های تمام شده ، سطح W نباید فراتر از سطح V باشد.

6. 7006-29C-2

گیج با دیامتر مرجع 13،2 میلی متر برای CAPS E26d
هدف:

برای بررسی ابعاد C max.و حداکثر C1از کلاه E26d.
آزمایش کردن:

هنگامی که درپوش نصب نشده تا آنجا که به داخل سنج کشیده می شود ، سطح W پیستون نباید فراتر از سطح X باشد. برای کلاهک های روی لامپ های تمام شده ، سطح W نباید فراتر از سطح V باشد. در این حالت ، کلاهک باید به گونه ای قرار گیرد که لحیم کاری در تماس میانی در فرورفتگی موجود در سنج قرار داشته باشد.

7. 7006-29D-1
ضخامت با دیامتر مرجع 10.4 میلی متر برای کلاه های E26d روی لامپهای تمام شده
هدف:

برای بررسی ابعاد C1 دقیقه و T1 دقیقه ، روی برگه 7004-29 و حداکثر ابعاد نخ درپوش نشان دهید.
آزمایش کردن:

هنگامی که لامپ به اندازه ای که در اندازه گیری قرار گرفت پیچ شد ، سطح "W" باید با آن مسطح باشد یا فراتر از سطح "V" باشد.پس از این آزمایش ، حداقل دو دور کامل چراغ برای جدا شدن از اندازه گیری لازم است.

---------------------------------------------------- ---------------------------------------------------- ---------------------------------
7006-27D-3 “GO” GAUGE FOR CAPS E26، E26 / 50x39، E26 / 51x39 & E26d
7006-29L-4 سنج "NOT GO" برای CAPS E26، E26 / 50x39، E26 / 51x39 & E26d
7006-29-3 سنج برای آزمایش ساختن لامپهای نصب شده با کلاهک
7006-29A-2 GAUGE FOR CAPS ON LAMPS FINISHED برای آزمایش حفاظت در برابر تماس تصادفی E26d
7006-29B-2 گیج با دیافراگم مرجع 23 میلی متر برای CAPS E26d
7006-29C-2 گیج با دیافراگم مرجع 13،2 میلی متر برای CAPS E26d
7006-29D-1 گیگابایت با دیامتر مرجع 10.4 میلی متر برای کلاه های E26d روی لامپهای تمام شده
