7006-29-3 E26 گیج درپوش لامپ Go No Go Gauge برای تست تماس - ساخت لامپ های مجهز به درپوش

7006-29-3 E26 گیج درپوش لامپ Go No Go Gauge برای تست تماس - ساخت لامپ های مجهز به درپوش

تایید می کند:
IEC60061-3

نام گیج و هدف آزمایش

1. E26، E26/50x39، E26/51x39 و E26d​ گیج «NOT GO» برای CAPS 7006-29L-4

آزمایش کردن:

هنگامی که گیج روی نخ درپوش روی یک لامپ تمام شده قرار می گیرد، درپوش در بالاترین حد قرار می گیرد، تماس مرکزی نباید فراتر از سطح X قرار گیرد. فقط وزن خود سنج باید در آزمایش استفاده شود.

هدف:

برای بررسی حداقل قطر خارجی (عمده) رزوه پیچ، ابعاد d، درپوش های E26، E26/50x39، E26/51x39 یا E26d روی لامپ های تمام شده.


2. گیج «GO» برای CAPS E26، E26/50x39، E26/51x39 و E26d7006-27D-3

آزمایش کردن:

هنگامی که درپوش یک لامپ تمام شده تا آنجا که می رود به گیج پیچ می شود، تماس مرکزی باید با سطح X تماس داشته باشد. هنگامی که لامپ از گیج خارج می شود، حداقل باید دو چرخش کامل برای جدا کردن رزوه ها لازم باشد.

هدف:

برای بررسی حداکثر ابعاد رزوه پیچ و ابعاد T1min درپوش های E26، E26/50x39، E26/51x39 یا E26d روی لامپ های تمام شده.

3. سنج برای تست تماس برقراری لامپ های مجهز به کلاهک 7006-29-3

آزمایش کردن:

در صورتی که بتوان لامپ را تا زمانی که صفحه W به صفحه V برسد یا فراتر از آن قرار گیرد، به داخل گیج فشار داد، شکل لامپ با توجه به تناسب در نگهدارنده لامپ صحیح فرض می شود.برای لامپ های درپوش E26/24، زمانی که سطوح V و W بر هم منطبق هستند، بالای درپوش شامل هر ماده لحیم کاری یا رسانا نباید بالای سطح X امتداد یابد.

هدف:

برای بررسی ابعاد لامپ برای برقراری تماس در لامپ‌گیرهای E26، E26/50x39، E26/51x39 یا E26d.

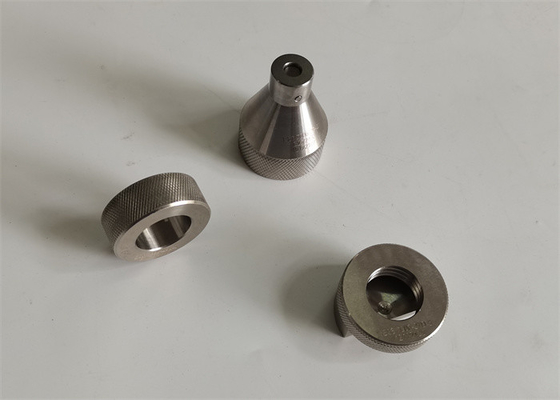

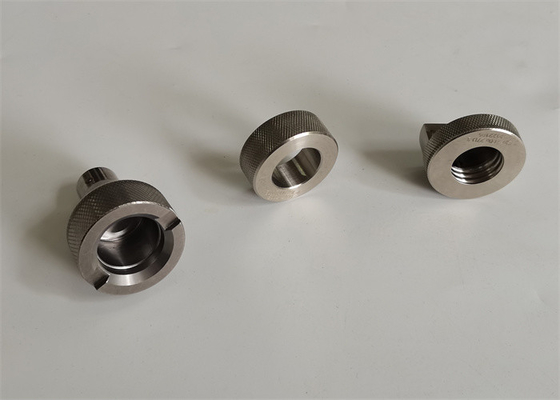

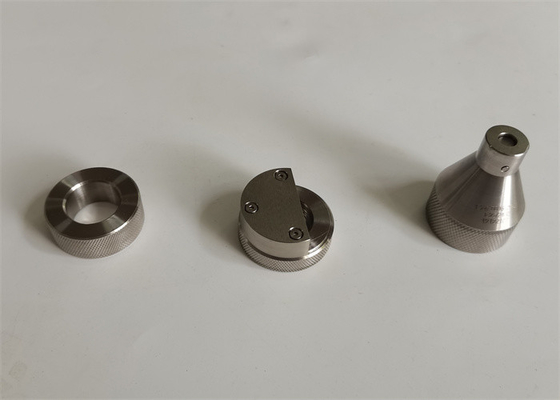

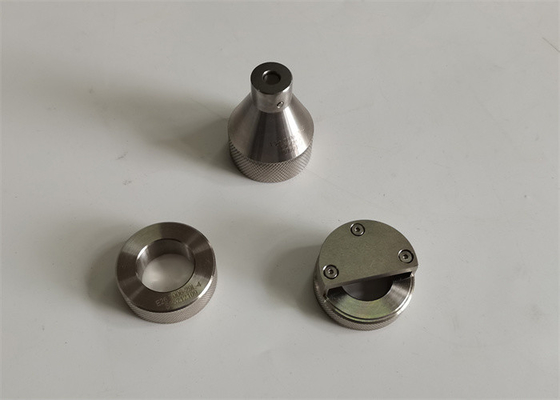

E26 و E26d Gauge لیست کامل:

------------------------------------------------- ------------------------------------------------- ---------------------------------
7006-27D-3 "GO" GAUGE برای CAPS E26، E26/50x39، E26/51x39 و E26d
7006-29L-4 "NOT GO" GAUGE برای CAPS E26، E26/50x39، E26/51x39 و E26d
7006-29-3 گیج برای آزمایش ساخت تماس لامپ های مجهز به کلاهک
7006-29A-2 گیج برای درپوش های روی لامپ های تمام شده برای تست حفاظت در برابر تماس تصادفی E26d
گیج 7006-29B-2 با قطر مرجع 23 میلی متر برای درپوش E26d
گیج 7006-29C-2 با قطر مرجع 13.2 میلی متر برای درپوش E26d
7006-29D-1 GUAGE با قطر مرجع 10.4 میلی متر برای درپوش E26d روی لامپ تمام شده
