جزئیات محصول:
پرداخت:
|
| استانداردها: | IEC62560 6.2 | لحظه خم شدن و جرم: | 0.1 ~ 2N.m |
|---|---|---|---|
| دقت: | ٪ 5٪ | حالت: | مکانیکی |
| چراغ های برقی: | B15d B22d E11 E12 E14 E17 E26 E27 E39 E40 GU10 GZ10 GX53 | ||
| برجسته: | 62560 6.2 تجهیزات تست IEC,تجهیزات آزمایش IEC 2N.m,تجهیزات تست IEC B15d |
||

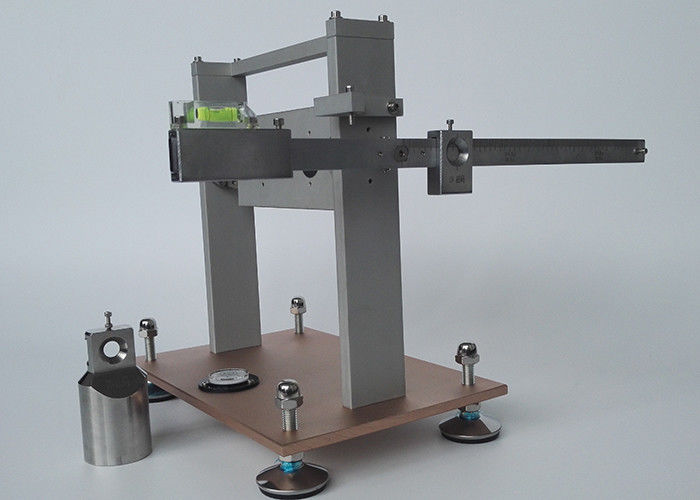

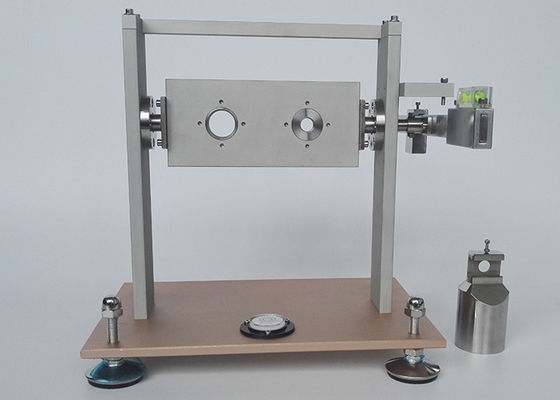

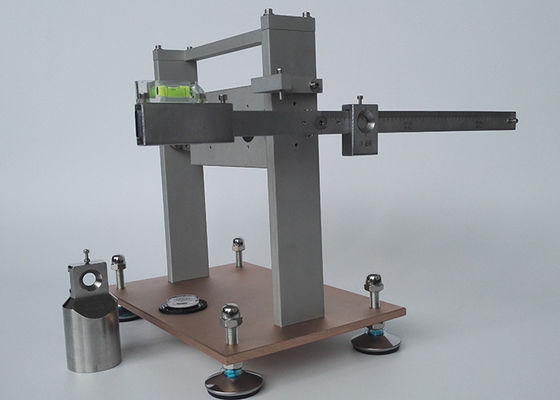

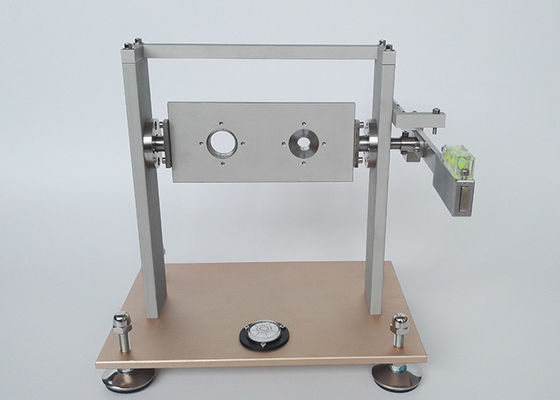

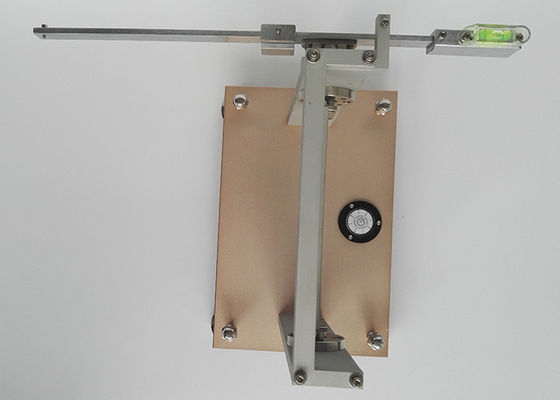

IEC62560 6.2 لحظه خم شدن و جرم داده شده توسط لامپ در نگهدارنده لامپ
مقدار لحظه و جرم خمشی که توسط لامپ به لامپ برقی داده می شود نباید از مقدار داده شده در جدول 2 یا در صورت عدم ارائه ، از مقدار اطلاعات سیستم روی ورقهای کلاهک مشخص شده در IEC60061-1 فراتر رود.
لحظه خم شدن باید با اندازه گیری وزن لامپ (مثلاً با استفاده از تعادل) در نوک لامپ چراغ نگهدارنده افقی و ضرب این نیرو در فاصله نوک لامپ و خط محوری تعیین شود.خط محوری باید در انتهای پایین قسمت استوانه ای (برای درپوش های ادیسون و سرنیزه) یا در انتهای سنجاق های تماس (برای درپوش های پین) قرار داشته باشد.این باید توسط یک ورق فلز نازک نگه داشته شده به صورت قائم یا وسیله ای مشابه پشتیبانی شود.
جدول 2 - لحظه های خم شدن و توده ها
| کلاه لبه دار | لحظه خم شدن(Nm) | جرم(کیلوگرم) | |
| B15d | 1 | * uc | |
| B22d | 2 | 1 | |
| E11 | 0،5 | * uc | |
| E12 | 0،5 | * uc | |
| E14 | 1 | * uc | |
| E17 | 1 | * uc | |
| E26 | 2 | * uc | |
|
E27 E39 E40 |
2 1 (uc) 1 (uc) |
1 uc uc |
|
| GU10 | 0،1 | * uc | |
| GZ10 | 0،1 | * uc | |
| GX53 | 0،3 | * uc | |
uc: تحت بررسی است
نکته 1 در مورد لامپهایی که کلاهک آنها متفاوت از جدول 2 است ، باید اثر لحظه خمش را در نظر گرفت و محدود کرد.روش اندازه گیری این لامپ ها با این کلاهک ها در دست بررسی است.
نکته 2 باید توجه داشت که سطح چراغی که در آن لامپ لامپ ثابت شده است بتواند در برابر خمش مقاومت کند.برای محاسبه این گشتاور خمش ، هنگام اندازه گیری طول کلی ، باید لامپ لامپ در نظر گرفته شود.برای اطمینان از نرم شدن احتمالی مواد سطح ، باید از بالا بودن دما در حین کار اطمینان حاصل کنید.
تبصره 3 الزامات لامپهای دارای تثبیت مکانیکی اضافی مانند لامپهای نصب شده در لبه در دست بررسی است.
