جزئیات محصول:
پرداخت:
|
| مواد: | فولاد ضد زنگ | استانداردها: | IEC60884 شکل 18 و شکل 19 |
|---|---|---|---|
| وزنها: | 36N * 1 ، 5.4N * 1 ، 5N * 2 ، 4N * 1 ، 2.6N * 1 | پیچ استاندارد تست: | هر کدام برای 1.5N و 2N |
| شاخه های استاندارد را تست کنید: | یک قطب 10A ، سه قطب 10A و 16A | عملکرد: | تأیید حداکثر نیروی برداشت |
| وزن استرس جانبی: | 5N * 1 | عملکرد اضافی: | بررسی مقاومت در برابر فشار جانبی |
| برجسته کردن: | دستگاه تأیید نیروی برداشت IEC60884,دستگاه تأیید نیروی برداشت SGS,تجهیزات تست IEC60884 Fig18 IEC |
||

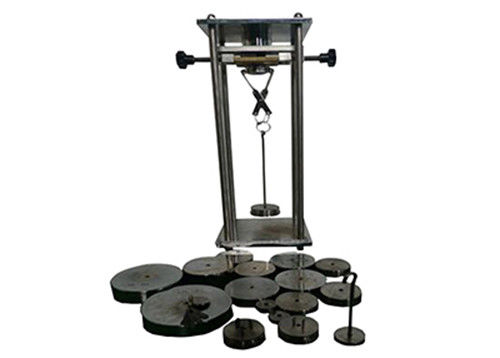

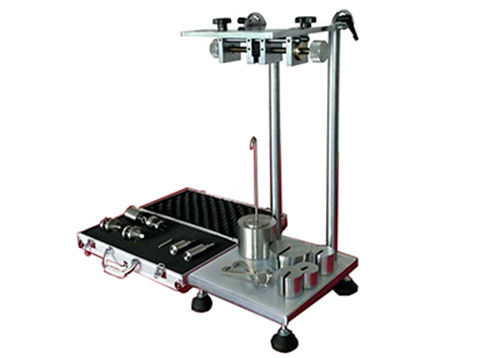

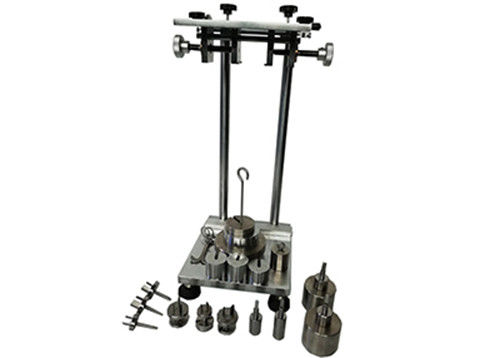

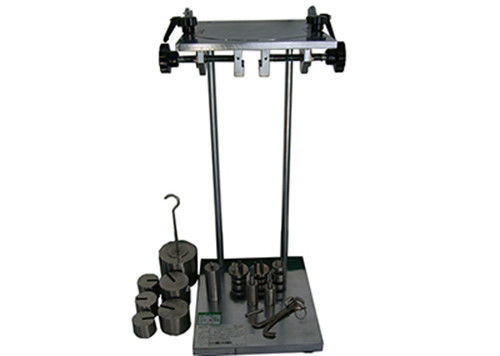

دستگاه برای تأیید حداکثر نیروی برداشت IEC60884 شکل 18 19
کاربرد:
برای بررسی حداکثر نیروی لازم برای بیرون کشیدن دوشاخه از سوکت و بیرون کشیدن پایه تک قطب از مجموعه سوکت مناسب است.اینکه حداقل نیروی مورد نیاز در محدوده تعیین شده توسط استاندارد باشد.
پارامتر:
1. پلاگین های استاندارد یک قطب 10A ، سه قطب 10A و 16A استاندارد ، هر کدام شاخه استاندارد 10A 16A ، قابل تنظیم:
1) شاخه گرد با سوکت دو قطبی ، قطر پیچ 4.8 است
2) دوشاخه گرد سوکت دو منظوره دو قطب ، قطر پیچ 4.0 است
3) شاخه گرد (تک قطبی) ، قطر پیچ 4.8 است
4) شاخه گرد (تک قطبی) ، قطر پیچ 4.0 است
2. وزن: 36N * 1 ، 5.4N * 1 ، 5N * 2 ، 4N * 1 ، 2.6N * 1 ؛
1) پیچ استاندارد تست: هر کدام برای 1.5N و 2N
2) 1 مجموعه دستگاه بستن
3) 1 مجموعه سینی Weights
4) وزن استرس جانبی 5N * 1
5) 1 مجموعه از نوار استرس جانبی
کاربرد:
1. شاخه تست با حداکثر پین های اندازه داخل سوکت قرار می گیرد و از آن خارج می شود
ده بار خروجیسپس دوباره وارد می شود ، حامل E برای جرم اصلی و a
جرم مکمل G که توسط یک گیره مناسب به آن متصل می شود
جرم مکمل به گونه ای است که نیرویی برابر با یک دهم حداکثر را اعمال می کند
نیروی برداشت در جدول 16 نشان داده شده است.
2. جرم اصلی ، همراه با جرم مکمل ، گیره ، حامل و
پلاگین نیرویی برابر با حداکثر نیروی برداشت نشان داده شده در جدول 16 اعمال می کند.
3. جرم اصلی بدون لرزش روی شاخه آویزان می شود و اگر جرم اضافی باشد
لازم است ، از ارتفاع 50 میلی متر بر روی جرم اصلی سقوط می کند.
عملکرد اضافی:
دستگاهی برای بررسی مقاومت در برابر کرنش جانبی
این می تواند مقاومت در برابر کرنش جانبی را بررسی کند ، IEC60884 را در شکل 13 تأیید می کند.
شکل 13 تست:
1. هر نمونه از طریق مخاطب سوکت با سطح در سطح عمودی نصب می شود
افقیسپس دستگاه کاملاً درگیر شده و وزنی به آن آویزان شده است به طوری که نیروی وارد شده 5N است.
2. دستگاه بعد از 1 دقیقه برداشته می شود و پریز خروجی از پایه 90 درجه چرخانده می شود
سطحاین آزمون چهار بار انجام می شود ، پس از هر سوکت خروجی سوکت 90 درجه می شود.
3. در حین آزمایش دستگاه نباید از پریز برق جدا شود.
4- پس از انجام آزمایشات ، پریزها هیچ خسارتی به معنای این استاندارد نشان نمی دهند.که در
به ویژه ، آنها باید از الزامات بند 22 پیروی کنند
استانداردها:
این دستگاه مطابق با الزامات
IEC60884 شکل 18/19 ،
VDE0620 و غیره
