جزئیات محصول:
پرداخت:
|
| Material: | Stainless Steel | Standards: | IEC60884 Figure 27 Figure 42 |
|---|---|---|---|
| Warranty: | 12 months | Height of falling: | 10~250mm is adjustable |
| Weight of the drop hammer: | 1000±2g , 100 ± 1 g | The height of the impact: | 100mm |
| Specimens temperature: | (–15 ± 2) °C | Pad of sponge rubber: | 40 mm thick |
| برجسته: | شکل 42 دستگاه تست ضربه,دستگاه تست ضربه IEC 60884,دستگاه تست ضربه از فولاد ضد زنگ |
||

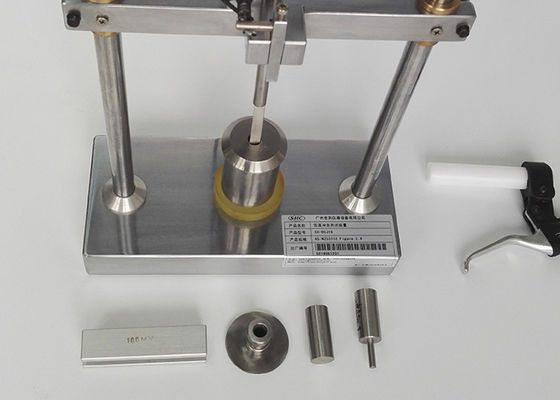

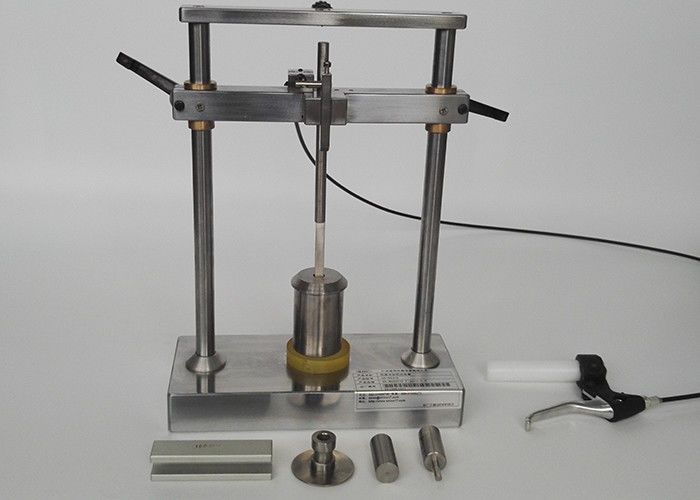

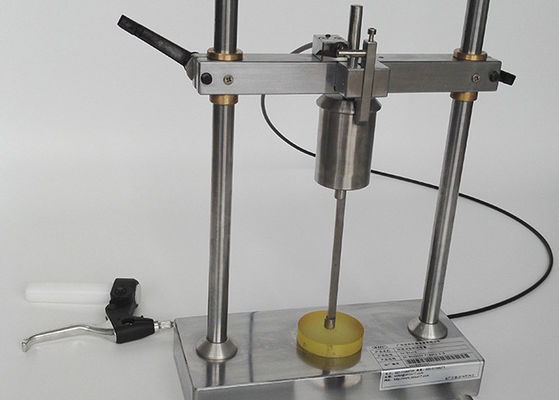

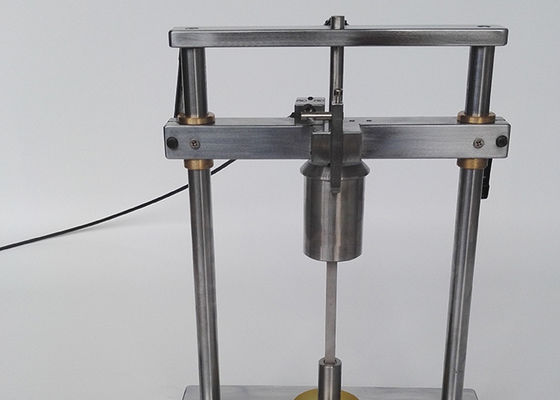

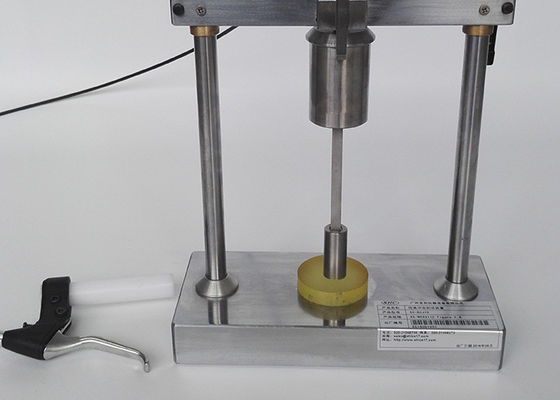

IEC60884 شکل 27 شکل 42 دستگاه تست ضربه روی پین های ارائه شده با آستین های عایق
اطلاعات محصول:
تایید می کند:
IEC 60884 شکل 27
نمونه ها با استفاده از دستگاهی که در شکل 27 نشان داده شده است تحت آزمایش ضربه قرار می گیرند.
این دستگاه که روی یک پد از لاستیک اسفنجی به ضخامت 40 میلی‌متر قرار دارد، همراه با نمونه‌ها در فریزر در دمای (2±15) درجه سانتیگراد، حداقل به مدت 16 ساعت قرار می‌گیرد.
در پایان این مدت، هر نمونه به نوبه خود در موقعیت استفاده معمولی همانطور که در شکل 27 نشان داده شده است قرار می گیرد و وزنه ای از ارتفاع 100 میلی متری سقوط می کند.جرم وزنه در حال سقوط است
(1000 ± 2) گرم.
پس از آزمایش، نمونه نباید هیچ آسیبی به معنای این استاندارد نشان دهد.
تایید می کند:
IEC 60884 شکل 42
نمونه ها با استفاده از دستگاهی که در شکل 42 نشان داده شده است تحت آزمایش ضربه قرار می گیرند.
جرم وزنه در حال سقوط (1 ± 100) گرم است.
دستگاه، روی یک پد لاستیکی اسفنجی به ضخامت 40 میلی متر، همراه با نمونه ها، در یک
فریزر در دمای (2±15-) ℃ برای حداقل 24 ساعت.
در پایان این دوره، هر نمونه به نوبه خود در موقعیتی قرار می گیرد که در شکل 42 نشان داده شده است و
وزن در حال سقوط مجاز است از ارتفاع 100 میلی متر سقوط کند.چهار تاثیر به طور متوالی برای اعمال می شود
همان نمونه، چرخش آن تا 90 درجه بین ضربات.
پس از آزمایش، به نمونه‌ها اجازه داده می‌شود تا به دمای اتاق برسند و سپس قرار می‌گیرند
مورد بررسی قرار گرفت.
هیچ ترکی در آستین های عایق نباید با دید عادی یا اصلاح شده بدون اضافی قابل مشاهده باشد
بزرگنمایی
یادآوری دوره خنک سازی 24 ساعت که در تست های 30.3 و 30.4 ذکر شده است، شامل زمان لازم برای خنک کردن دستگاه می باشد.
پارامترهای فنی:
ارتفاع سقوط: 10 ~ 250 میلی متر قابل تنظیم است.
| نمونه تست ضربه در دمای پایین | استاندارد | وزن چکش قطره ای (گرم) | ارتفاع ضربه میلی متر | تذکر دهید |
| جعبه پریز و محفظه الکتریکی مشابه | IEC60884 شکل 27 | 1000±2 | 100 | استاندارد |
| پیچ با غلاف عایق | IEC60884 شکل 42 | 100±1 | 100 | استاندارد |
| کابل برق با روکش پی وی سی | IEC60884 شکل 2 |
100,200,300,400 500,600,750,1000,1250,1500 گرم |
100 | اختیاری |
برای نمونه های کابل گذاری، وزن چکش قطره ای مورد نیاز به شرح زیر است:
| قطر خارجی نمونه ها (D/mm) | وزن قطره چکش / گرم |
| D≤4.0 | 100 |
| 4.0＜D≤6.0 | 200 |
| 6.0＜D≤9.0 | 300 |
| 9.0＜D≤12.5 | 400 |
| 12.5＜D≤20.0 | 500 |
| 20.0＜D≤30.0 | 750 |
| 30.0＜D≤50.0 | 1000 |
| 50.0＜D≤75.0 | 1250 |
| 75.0＜D | 1500 |
برای نمونه های کابل انعطاف پذیر و کابل مخابرات، وزن چکش قطره مورد نیاز به شرح زیر است:
| قطر خارجی نمونه D/mm | وزن چکش قطره ای / گرم |
| D≤6 | 100 |
| 6.0＜D≤10.0 | 200 |
| 10.0＜D≤15.0 | 300 |
| 15.0＜D≤25.0 | 400 |
| 25.0＜D≤35.0 | 500 |
| 35.0＜D | 600 |
