جزئیات محصول:
پرداخت:
|
| استانداردها: | IEC60245-1 شکل 1 | سرعت تست: | 0.33m / S |
|---|---|---|---|
| جریان فعلی را بارگیری کنید: | 0.5-25A ، قابل تنظیم است | VOLTAGE LOAD: | ولتاژ خط به خط 10-400V قابل تنظیم است |
| فاصله آزمایش: | 1000 ± 20 میلی متر | هسته های مناسب: | 2-18 |
| ناحیه مقطعی اسمی: | 0.2-4mm2 | قطر قرقره ها: | 60 ، 80 ، 120 ، 160 ، 200 میلی متر |
| برجسته: | IEC60245-1 تجهیزات تست کابل,تجهیزات تست کابل 25A,تست انعطاف پذیری 400 ولت |
||

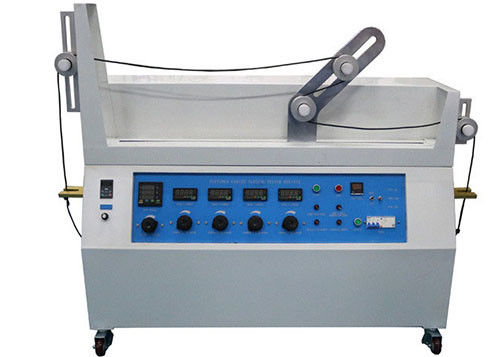

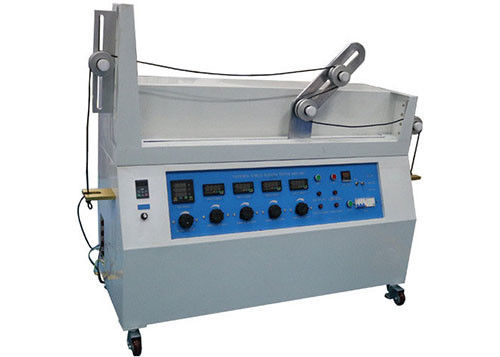

IEC60245-1 شکل 1 تست انعطاف پذیری برای سرعت کابل انعطاف پذیر 0.33M / S
استاندارد:
IEC60245-1 کابلهای عایق لاستیکی - ولتاژهای تخمینی تا 450/750 ولت - قسمت 1: الزامات کلی بند 5.6.3.1 ، IEC60245-2 کابلهای عایق لاستیکی - ولتاژهای دارای حداکثر ولتاژ حداکثر 450/750 ولت - قسمت 2: آزمون بند 3.1 روشها شکل 1 ، IEC60065-1 بند 16.3 ب
مولفه های:
| منبع تغذیه | 220 ولت / 50 هرتز |
| جریان را بارگیری کنید | 0.5-25A ، قابل تنظیم است |
| ولتاژ بار | ولتاژ خط به خط 10-400 ولت قابل تنظیم است |
| تست سرعت | 0.33 متر در ثانیه |
| تست فاصله | 1000 ± 20 میلی متر |
| هسته های مناسب | 2-18 |
| سطح مقطع اسمی | 0.2-4mm2 |
| قطر قرقره ها | 60 ، 80 ، 120 ، 160 ، 200 میلی متر |
| وزنه های تست | 2 * 0.5 کیلوگرم با قلاب ، 2 * 0.5 کیلوگرم با سوراخ ، 6 * 1 کیلوگرم با سوراخ ، 2 * 6 کیلوگرم با قلاب |
کاربرد:
برای بررسی مقاومت مکانیکی کابلهای انعطاف پذیر تکمیل شده استفاده می شود.این آزمون در مورد کابلهای انعطاف پذیر با هسته سطح مقطع اسمی بیشتر از 4 میلی متر مربع و همچنین کابل هایی که بیش از 18 هسته در بیش از دو لایه متحدالمرکز گذاشته اند ، اعمال نمی شود.
ویژگی:
دستگاه تست می تواند الزامات آزمون استاندارد از استانداردهای داخلی و بین المللی را برآورده کند ، می تواند به طور گسترده مورد استفاده قرار گیرد.این دارای متر دیجیتال دقیق است ، بنابراین ، می تواند ولتاژ جریان کوچکتر یا بزرگتر را با دقت اندازه گیری کند.روش تغییر برای قرقره ها ساده و راحت است.تجهیزات تست از مکانیزم محرک زنجیره ای استفاده می کنند ، عملکرد پایدار است و سر و صدا نادر است.
شرح استاندارد:
این آزمایش باید با استفاده از دستگاهی که در شکل 1 نشان داده شده است انجام شود. این دستگاه شامل یک حامل C ، یک سیستم رانندگی برای حامل و چهار قرقره برای هر نمونه از کابل مورد آزمایش است.حامل C از دو قرقره A و B پشتیبانی می کند که قطر آنها یکسان است.دو قرقره ثابت ، در دو انتهای دستگاه ، ممکن است از قطرهای مختلف قرقره های A و B متفاوت باشند ، اما هر چهار قرقره باید به گونه ای مرتب شوند که نمونه بین آنها افقی باشد.حامل چرخه هایی (حرکات رو به جلو و عقب) را در فاصله 1 متر با سرعت تقریباً ثابت 0،33 متر بر ثانیه بین هر برگشت جهت جهت حرکت ایجاد می کند.

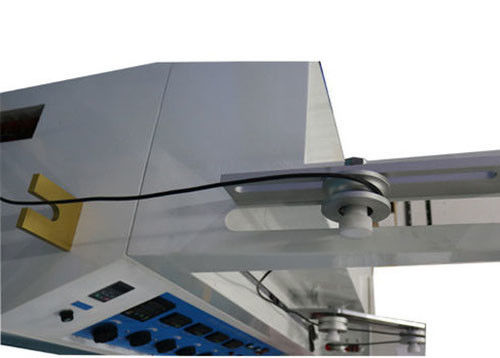

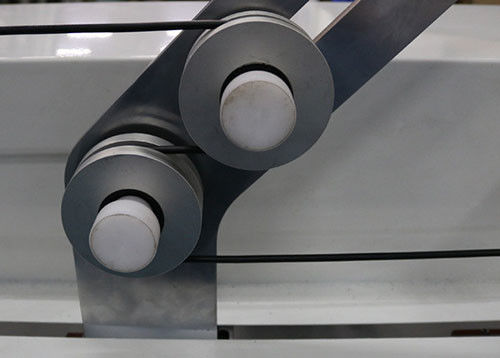

قرقره ها باید از فلز ساخته شوند و دارای یک شیار نیمه دایره ای شکل برای کابل های دایره ای و یک شیار مسطح برای کابل های مسطح باشند.گیره های مهار کننده D باید ثابت شوند تا کشش همیشه توسط وزنی که حامل از آن دور می شود اعمال شود.فاصله یک گیره مهارکننده تا تکیه گاه آن ، در حالی که گیره دیگر بر روی تکیه گاه خود قرار دارد ، حداکثر باید 5 سانتی متر باشد.
سیستم رانندگی باید به گونه ای باشد که حامل هنگام چرخش از یک جهت به جهت دیگر ، به آرامی و بدون تکان بخورد.
