جزئیات محصول:
پرداخت:
|
| ولتاژ: | 220V 50Hz یا 115V 60Hz | رنگ: | سفارشی |
|---|---|---|---|
| تعداد ایستگاه آزمایش: | 6 ، با 6 مجموعه دستگاه گیره | نرخ انعطاف پذیری: | 10 ~ 60 بار در دقیقه |
| زاویه خمشی: | زاویه چرخش در هر دو طرف برای 45 درجه ، 60 درجه یا 90 درجه (یا 180 درجه) (قابل انتخاب) | وزن: | 10N / 20N * 6 (وزن UL113g و 284g می تواند سفارشی شود) |
| مطابق با استاندارد است: | IEC60884-1 شکل 21 و بند 23.4 ، IEC60320-1 ، VDE0620 | تعداد Flex در هر آزمون: | 1-999999 (قابل انتخاب) |
| برجسته کردن: | تست انعطاف پذیری 220 ولت,تست انعطاف پذیری 115 ولت,تست چرخش انعطاف پذیر 60 هرتز |
||

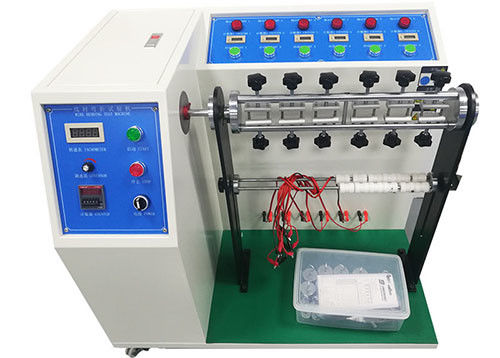

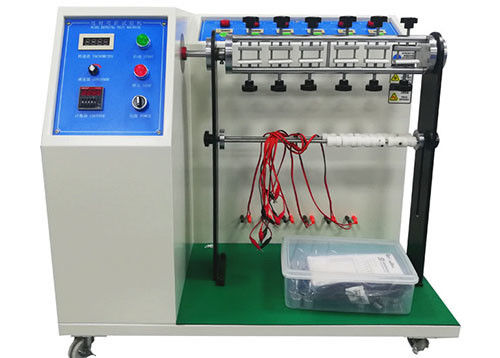

دستگاه تست چرخان انعطاف پذیر کابل کابل با 6 ایستگاه کاری
معرفی محصول:
دستگاه تست انعطاف پذیری Plug Cord مطابق با نیاز استاندارد IEC 60884-1 شکل 21 طراحی و تولید شده است که می تواند 10،000 خم شدن را با سرعت 60 خم شدن در دقیقه پردازش کند.
تجهیزات آزمایش دارای 6 ایستگاه کاری است ، بنابراین شش کابل یا سیم مجهز به دوشاخه می توانند به طور همزمان آزمایش شوند.
پارامترهای اصلی فنی:
| منبع تغذیه | 220 ولت 50 هرتز یا 115 ولت 60 هرتز |
| تعداد فلکس در هر آزمون | 1-999999 (قابل انتخاب) |
| تعداد ایستگاه تست | 6 ، با 6 مجموعه دستگاه گیره |
| میزان انعطاف پذیری | 10 ~ 60 بار در دقیقه (برای هر ایستگاه) قابل شمارش است |
| زاویه انعطاف پذیر | زاویه چرخش در هر دو طرف برای 45 درجه ، 60 درجه یا 90 درجه (یا 180 درجه) (قابل انتخاب) |
| وزن | 10N / 20N * 6 (وزن UL113g و 284g می تواند سفارشی شود) |
| ابعاد | W * L * H = 500 میلی متر * 1000 میلی متر * 1100 میلی متر |
| مطابق با استاندارد است | IEC60884-1 شکل 21 و بند 23.4 ، IEC60320-1 ، VDE0620 |
| نظریه مکانیکی | میل لنگ در گیربکس کاهنده توسط موتور الکتریکی هدایت می شود تا عمل رفت و برگشتی انجام دهد. |
برنامه تست:
کابل ها به یک پریز و دم کابل به تستر متصل شده اند تا تشخیص دهند که آیا خطای داخلی سیم کابل یا اتصال لوازم جانبی رخ داده است.این ابزار از جهت عمودی شروع می شود و سپس نمونه ها را 45 درجه در دو طرف عمودی خم می کند تا در مجموع 90 درجه خم شود.از نرخ استاندارد 60 انعطاف پذیری در دقیقه استفاده می شود اما در صورت تمایل می توان سرعت کمتری را انتخاب کرد.
مجموعه ای از وزنه های انتخاب شده مشتری با این ابزار گنجانده شده است تا بتوان در طول آزمایش نیروی مناسب را به کابل وارد کرد.
روش آزمون:
نمونه آزمایش را روی فیوچر چرخشی تنظیم کرده و مدار را هدایت کنید.در طرف دیگر ، از وزن متناسب استفاده می شود ، سپس زاویه خم شدن و زمان آزمایش و همچنین سرعت مورد نیاز را تنظیم کنید.سپس تجهیزات را شروع کنید.وقتی نمونه خراب شد ، شمارنده مربوطه متوقف شده و نشانگر خاموش می شود.در آن زمان ، شمارنده نمایش داده شده زمان آزمایش نمونه ها است.با رسیدن به کل زمانهای آزمایش ، تجهیزات دیگر متوقف می شوند.
این دستگاه تست را می توان برای آزمایش بار با دستگاه تست بار خط بار متصل کرد.
