جزئیات محصول:
پرداخت:
|
| معیارمرجع: | IEC 60884 شکل 11 | سرعت تست: | (2 10 10) r / min |
|---|---|---|---|
| ایستگاههای کاری: | 2 ایستگاه کاری | ارتفاع آزمون: | 260 ، 280 ، 300 ، 320 میلی متر (قابل تنظیم) |
| شعاع چرخان: | 35 میلی متر | چرخش وزن: | 0.3،0.4،0.7،0.9،1.4،2.0 کیلوگرم |
| کشیدن وزنه: | 30N ، 40N ، 50N ، 60N هر کدام برای 2 قطعه | قطر سوراخ بوشینگ: | Φ6.5 میلی متر ، Φ9.5 میلی متر ، Φ13 میلی متر ، Φ14.5 میلی متر ، هر کدام برای 2 قطعه |
| برجسته: | دستگاه تست IEC60884,دستگاه تست 40N,دستگاه کششی پیچ بستن 60N |
||

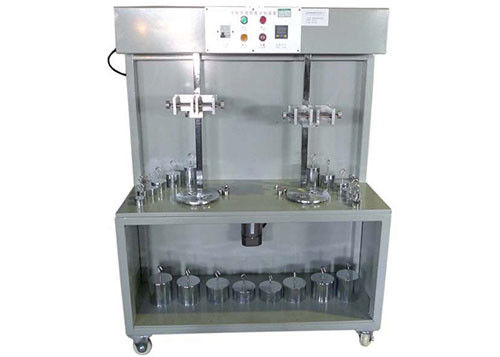

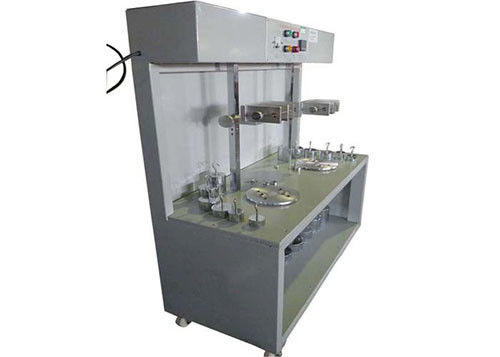

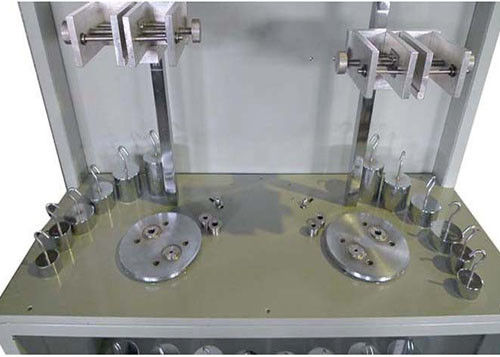

IEC60884 دستگاه تست شکل 11 برای بررسی خسارت به هادی ها
جزئیات محصول:
این دستگاه تست همچنین برای تست درجه آسیب سیم مجهز به دستگاه تست است که بسیاری از استانداردها مانند IEC60884-1 بند 12.3.10 شکل 11 ، IEC60669 و غیره را تأیید می کند.این سازگاری برای قضاوت در مورد اینکه آیا طراحی و ساختار پایانه پیچ بست بستگی به نیاز آسیب بیش از حد به سیم دارد ، استفاده می شود.علاوه بر این ، همچنین برای بررسی اینکه آیا پایانه پیچ بست می تواند فشار را در طول فرآیند استفاده عادی تحمل کند ، استفاده می شود.زمان آزمایش را می توان قبل از آزمون از پیش تعیین شده انجام داد ، و با رسیدن به زمان آزمایش ، هشدار دهنده به طور خودکار متوقف می شود.
پارامترهای فنی:
| مورد | مولفه های |
| منبع تغذیه | AC220V ، 50 هرتز |
| سرعت تست | (10 ± 2) دور در دقیقه |
| محدوده تایمر | 0-99 ساعت 59 دقیقه |
| ایستگاه های کاری | 2 ایستگاه کاری |
| ارتفاع تست | 260 ، 280 ، 300 ، 320 میلی متر (قابل تنظیم) |
| شعاع چرخان | 35 میلی متر |

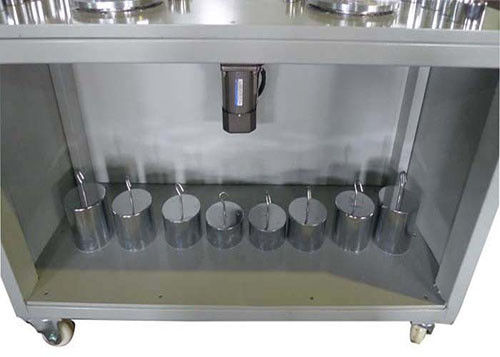

| چرخش وزن |
0.3،0.4،0.7،0.9،1.4،2.0 کیلوگرم ، هر کدام برای 2 قطعه |
| وزن کشیدن | 30N ، 40N ، 50N ، 60N هر کدام برای 2 قطعه |
| قطر سوراخ بوشینگ |
Φ6.5 میلی متر ، Φ9.5 میلی متر ، Φ13 میلی متر ، Φ14.5 میلی متر ، هر کدام برای 2 قطعه. |
| ابعاد | 1110 میلی متر X405 میلی متر X1320 میلی متر |
| الزامات زیست محیطی | 0 ~ 40 ، رطوبت نسبی ≤80. |
مقادیر خمش تحت آزمایش بار مکانیکی برای هادی های مس
| سطح مقطع اسمی هادی (mm²) | قطر سوراخ بوش (میلی متر) | ارتفاع (میلی متر) | جرم هادی (کیلوگرم) |
| 0.5 | 6.5 | 260 | 0.3 |
| 0.75 | 6.5 | 260 | 0.4 |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| 25.0 | 13.0 | 300 | 4.5 |
| 35 | 14.5 | 320 | 6.8 |
|
|||
موارد نگهداری و احتیاط:
1. بوش و وزن باید در صورت عدم کار ، تمیز و خشک باشد ، در صورت لزوم ، با روغن و مهر و موم رنگ شود.
2. قطعات یاتاقان باید بصورت دوره ای روغن کاری شوند و کل واحد باید تمیز نگه داشته شود.
3. هنگام حمل وزنه های سنگین به ایمنی توجه کنید.
