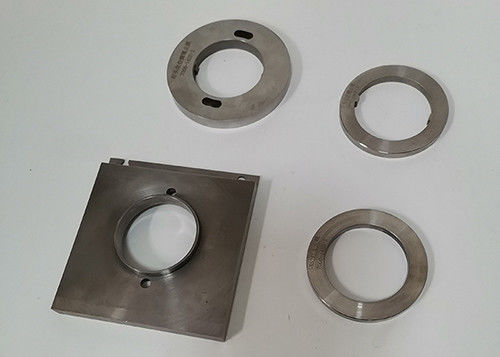

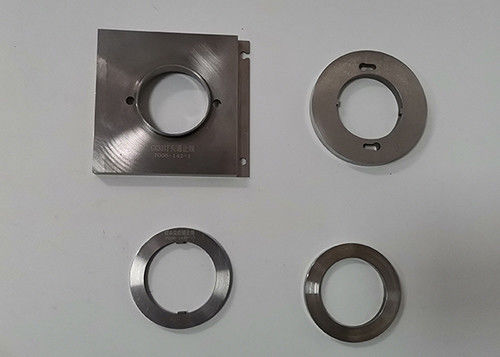

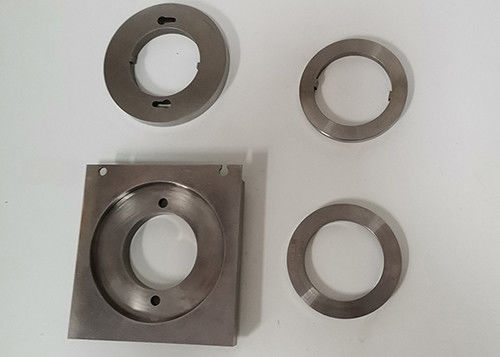

Caps GX53 7006-142-1 CNAS Lamp Cap Gauge را بررسی کنید

IEC60061-3 بروید و برای بررسی کلیدهای کلیدی در کلاههای GX53 اندازه گیری نکنید

مطابق با:

IEC60968-1 ، IEC60061-3 GX53

مشخصات:

(I) 7006-142-1 بروید و برای درپوش GX53 سنج نکنید

هدف:

برای بررسی کلمات GX53.از جنبه های زیر:
قطر پین افراد بعد A) ؛
- جابجایی و قطر ترکیبی پایه ها (ابعاد A و D) ؛
طول پین ها (بعد F1) ؛
طول فرورفتگی و قطر پایه ها (ابعاد F2 و E) ؛
حداکثر رئوس مطالب کلاهک با توجه به ابعاد M ، L1 و K

آزمایش کردن:

قرار دادن سنجاق های جداگانه درپوش از داخل امکان پذیر است
سطح Z را در سوراخ a1 قرار دهید و سنجاق را در امتداد شکاف بردارید.
قرار دادن پایه های درپوش در سوراخ a2 ممکن نیست.
تا زمان مراجعه می توان درپوش را از سطح Z به داخل سنج وارد کرد
محل کلاهک در تماس با سطح Y سنج است. در این موقعیت
نه سنجاق ها و نه میانه فراتر از سطح سنج قرار نمی گیرند.

(II) 7006-142D-1 سنج برای capx GX53 نروید
هدف:

برای بررسی حداقل قطر درپوش (بعد L1) درپوش GX53
آزمایش کردن:

قرار دادن درپوش به داخل سنج امکان پذیر نخواهد بود.

(III) 7006-142E-1 بروید و برای بررسی کلیدهای عبور در کلاه GX53 سنج نزنید

هدف:

برای بررسی کلمات GX53-1 از موارد زیر:
موقعیت صحیح کلید در ارتباط با پین های کلاهک:
حداقل ارتفاع و عرض راهرو (ابعاد W و X2)
برای جلوگیری از احتمال قرار دادن فقط یک پایه

آزمایش کردن:

قرار دادن درپوش به داخل سنج تا زمان امکان پذیر است
صفحه مرجع کلاه در تماس با سطح سنج است.باید
سپس می توان درپوش را به موقعیت تماس تبدیل کرد.
نمی توان فقط یک پایه از کلاه را به داخل سنج وارد کرد و چرخاند
اندازه گیری به موقعیت تماس.

(IV) 7006-142F-1 برای بررسی کلیدهای عبور در کلاه های GX53 استفاده نکنید
هدف:

برای بررسی حداقل عرض کلید کلید (ابعاد X) درپوش GX53
آزمایش کردن:

قرار دادن درپوش به داخل سنج امکان پذیر نخواهد بود.

کاربرد:

تجهیزات Shice گوانگژو طیف وسیعی از سنج را برای مطابقت با استاندارد ترین استانداردها از جمله استانداردهای IEC ، EN ، UL ، DIN ، VDE و دیگران ارائه می دهد.این استانداردها نیاز به بررسی اندازه و تعریف و غیره دارند. این سنجها از فولاد ضد زنگ ارشد و فولاد مناسب با سختی حداقل 60 HRC و زبری مطابق استاندارد ساخته شده اند.هر گیج با گواهی کالیبراسیون ارائه می شود.
