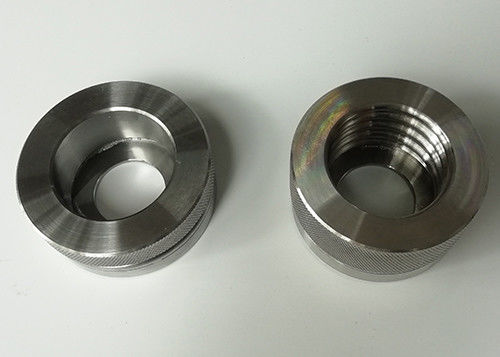

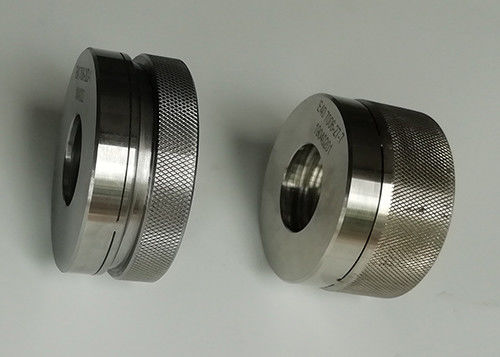

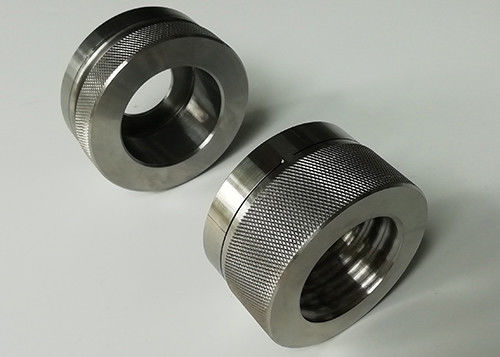

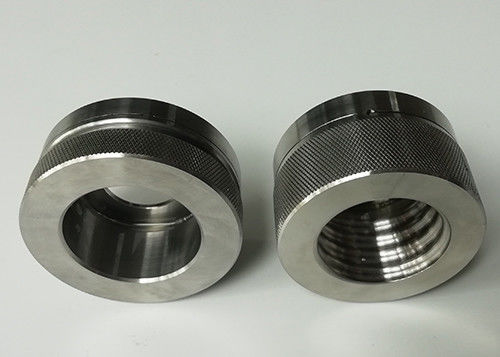

E40 Go Gauge و No Go Gauge Lamp Cap Gauge

سنج درپوش لامپ E40 ، سنج IEC60061-3 ، بدون سنج برو ، برو و بدون سنج برو

E40 Cap Gauge IEC60061-3 On Finished Lamps E سنج پیچ پیچ

لیست سنج کلاهک لامپ E40:

هدف و آزمایش:

(1) 7006-27-7

"GO" سنج برای درپوش های لامپ تمام شده

هدف:

برای بررسی حداکثر ابعاد نخ پیچ و ابعاد T1 حداقل درپوش E40 روی لامپهای تمام شده

آزمایش کردن:

هنگامی که درپوش یک لامپ تمام شده در حد سنج قرار گرفت ، تماس مرکز باید با سطح X هم تراز باشد ، یا از آن فراتر رود.

(2) 7006-28D-1

سنج "NOT GO" برای کلاهک روی لامپهای تمام شده

هدف:

برای بررسی حداقل قطر خارج (اصلی) نخ پیچ ، ابعاد d ، درپوش E40 روی لامپهای تمام شده

آزمایش کردن:

الف) هنگامی که سنج روی نخ کلاه بر روی یک لامپ تمام شده ، درپوش نگه داشته شده قرار می گیرد ، تماس مرکز نباید بیش از سطح X باشد

ب) فقط باید از وزن خود گیج در آزمون استفاده شود.

(3) 7006-52-1

سنج برای لامپ های تمام شده مجهز به درپوش E40 برای آزمایش ساخت تماس

هدف:

برای بررسی ابعاد لامپ برای ساخت کنتاکت در دارندگان IEC

آزمایش کردن:

اگر لامپ بتواند به داخل سنج فشار داده شود تا هواپیمای W به صفحه V برسد یا از آن خارج شود ، شکل لامپ با توجه به مناسب بودن در لامتر درست فرض می شود.

(4) 7006-53-1

سنج برای لامپ های تمام شده مجهز به درپوش E40 برای آزمایش حفاظت در برابر تماس تصادفی

هدف:

برای بررسی محافظت در برابر تماس تصادفی

آزمایش کردن:

شکل لامپ با توجه به محافظت در برابر تماس تصادفی صحیح فرض می شود اگر نمونه آزمایش تا آنجا که ممکن است به داخل سنج هل داده شود ، طرح W فراتر از طرح V نیست

تأیید می کند:

IEC60061-3
