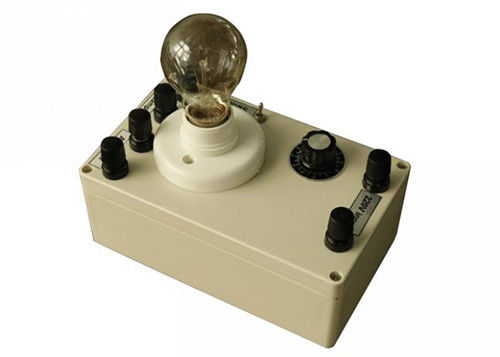

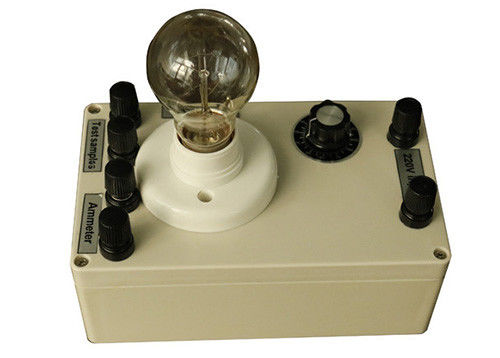

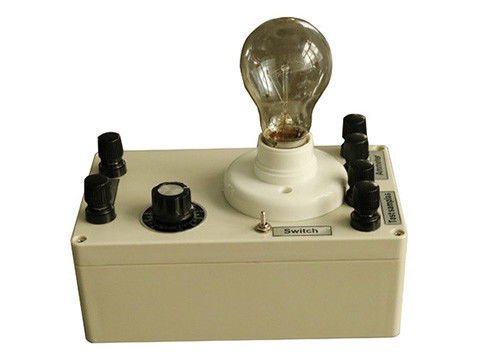

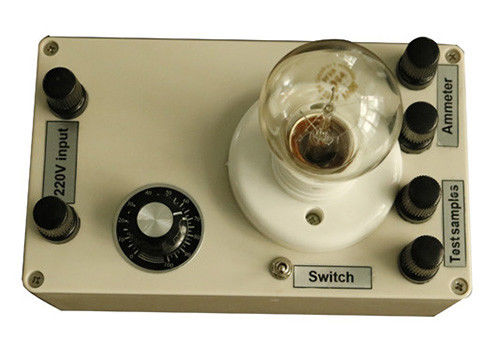

IEC62560 بند 15 شکل 8 دستگاه بررسی لامپ لامپ

مدار تست برای آزمایش لامپ غیر قابل تنظیم یا سوئیچ الکترونیکی شکل 8

استانداردها:

مدار تست برای آزمایش لامپ غیر قابل تنظیم یا سوئیچ الکترونیکی مطابق با IEC62560 بند 15 شکل 8 تولید شده است.

شرح استاندارد:

15. عملیات غیر عادی

لامپهای خود بلاست در شرایط کار غیر عادی خطری ایجاد نمی کنند.

لامپهای خود بالاست باید ساخته شوند تا در نتیجه عملکرد غیر عادی یا بی احتیاط ، خطر آتش سوزی و آسیب مکانیکی که باعث ایمنی محافظت در برابر شوک الکتریکی می شود ، کاهش یابد.

به کار بردن لامپهای غیر قابل تعویض خودکار بالاست بر روی یک قطر یا یک سوئیچ الکترونیکی به عنوان یک مورد احتمالی از عملکرد غیر طبیعی مورد آزمایش قرار می گیرد.

روش آزمون:

لامپ غیر قابل تنظیم را در مدار آزمایشی نشان داده شده در شکل 8 آزمایش کنید.

تنظیمات R1 و S1 را تعیین کنید که حداکثر I rms در آن اتفاق می افتد.

در این شرایط آزمایش کنید ، و اگر لامپ در مدت 60 دقیقه منفعل از کار افتاد ، آزمایش را با 10٪ I rms پایین تکرار کنید I rms پایین باید در جهت کاهش پتانسیومتر تنظیم شود.

این روش ها را تکرار کنید تا حداقل 60 دقیقه عملکرد پایدار حاصل شود.

لامپ fpr 8H را در کمترین سطح کم نور (تنظیم پتانسیومتر) کار کنید

انطباق:

مطابقت با استفاده از سوختن نمونه آزاد ، درپوش عمودی یا در موقعیت سوزش نشان داده شده روی بسته بندی در دمای اتاق و ولتاژ نامی بررسی می شود.

در صورت اعلام دامنه ولتاژ ، آزمایش باید در میانگین ولتاژ آن دامنه اعلام شده انجام شود.

در صورت وجود ولتاژهای نامی جایگزین ، آزمون باید برای هر ولتاژ نامی جداگانه انجام شود.

در طول این آزمایش لامپ آتش نمی گیرد ، یا گازهای قابل اشتعال تولید نمی کند و قسمت های زنده با انگشت آزمایش استاندارد قابل دسترسی نیستند.

اطلاع:

1. لطفا به شکل دستگاه آسیب نرسانید (مانند خراشیدن ، خم شدن و غیره).

2. از گرد و غبار و محیط رطوبت جلوگیری می شود ، به منظور جلوگیری از اکسیداسیون بر دقت ابعاد تأثیر می گذارد.
