IEC 60598 بند 4.14.3 چراغ تست چراغ راهنمای سروو

تغییر شکل دستگاه تنظیم کننده تجهیزات آزمایش نور فانوس IEC60598

اطلاعات:

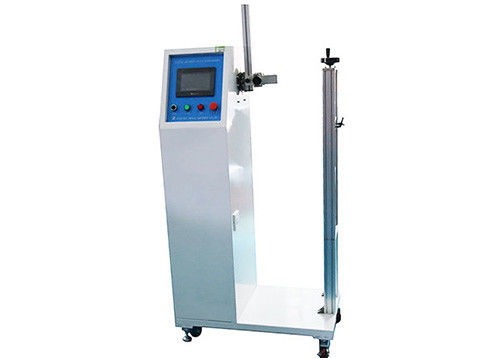

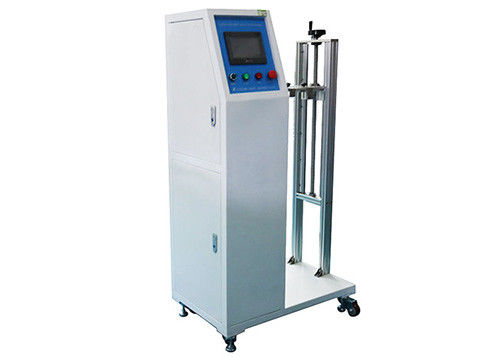

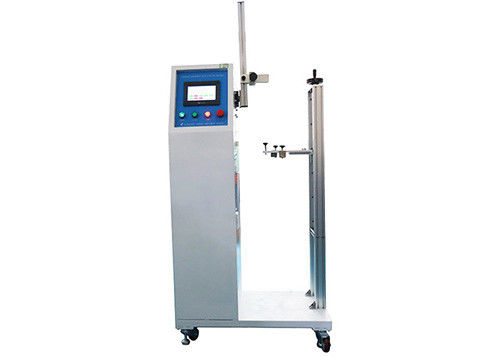

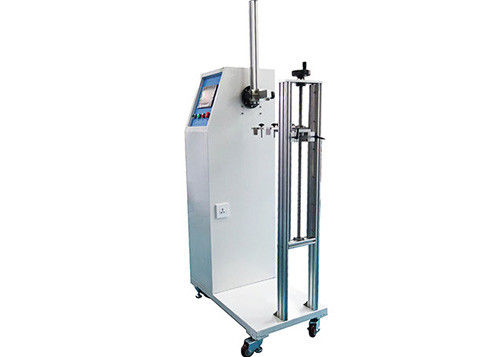

تجهیزات تست مطابق با 4.14.3 IEC 60598-1 طراحی و ساخته شده است ، که عمدتا برای پیچش دستگاه های تنظیم لامپ و آزمایش خم شدن لامپ های میز با شیب و موقعیت قابل تنظیم ، لامپ های کف و لامپ های حرفه ای استفاده می شود استفاده کنید (مانند لامپ های پلاتر).

دستگاه تست با فناوری کنترل دیجیتال و مکانیسم درایو است.

زاویه معکوس و خمش ، حرکت کششی ، زاویه چرخش ، سرعت تست و چرخه آزمایش را می توان تنظیم کرد.

با اتمام تست ، عملکرد زنگ خطر خطا را آزمایش کنیدآسان برای استفاده و کار.

مولفه های:

پارامترهای فنی:

1. میزان آزمون را می توان تنظیم کرد ، از 0.1 تا 10 بار در دقیقه تنظیم شود.

2. زاویه خمش را می توان تنظیم کرد ، دامنه نوسان خطوط عمودی در هر دو طرف 0-180 درجه است.

3. ارتفاع مرکز چرخش: 1200 میلی متر.

4. حداکثر شعاع ژیراسیون آونگ: R500mm.

5. حداکثر ضربه حرکت کششی: 0-650 میلی متر.

6. زاویه چرخش عملکرد: 0-360 درجه.

7. چرخه های آزمون را می توان تنظیم کرد ، تعداد چرخه ها 1-999999 است.

8- وسایل می توانند انواع متنوعی را در محدوده استاندارد نیاز آزمایشات برآورده کنند.

9. موتور محرک: موتور سروو.

10. کنترل کننده: میتسوبیشی PLC.

11. HMI: رابط صفحه لمسی.

12. راهنمای کامل رابط انگلیسی ، آسان برای کار.

13. بار: با ترمینال ، اتصال خارجی به بار (بار اختیاری است ، هزینه اضافی دارد).

شرح استاندارد:

4.14.3 الزامات مربوط به تنظیم دستگاه ها در زیر آورده شده است.

الف) دستگاه ها و وسایل تنظیم ، به عنوان مثال اتصالات ، دستگاه های بالابر ، براکت های تنظیم کننده یا لوله های تلسکوپی ، باید به گونه ای ساخته شوند که در طول کار بیش از 360 درجه سیم ها یا کابل ها در امتداد محور طولی فشار داده نشوند ، بست نشوند ، آسیب نبینند یا تاب نخورند .

توجه: اگر یک لامپ دارای بیش از یک اتصال باشد ، اگر هر یک از اتصالات خیلی نزدیک به هم نباشند ، محدودیت 360 درجه اعمال می شود.هر پرونده باید بر اساس شایستگی های خودش قضاوت شود.

انطباق با آزمون زیر بررسی می شود:

دستگاه تنظیم کننده ، مجهز به کابل یا سیم مناسب باید مطابق جدول 4.5 کار کند.یک چرخه عملیاتی حرکتی از یک انتهای محدوده به سمت دیگر و برگشت به موقعیت شروع است.سرعت حرکت نباید باعث گرم شدن قابل توجه دستگاه شود و از 600 سیکل در ساعت بیشتر نباشد.

برای سیستم های تماس الکترو مکانیکی ، این آزمون همزمان با آزمون اتصال الکتریکی 4.11.6 انجام می شود.

مطابقت با بازرسی بررسی می شود.

بعد از آزمایش ، بیش از 50٪ رشته های هادی نباید شکسته شوند و همچنین در صورت وجود آسیب جدی به عایق سیم انعطاف پذیر وارد نشود.سیم یا کابل

مقاومت در برابر عایق و آزمایش های ولتاژ بالا مشخص شده در بخش 10 تحت آزمایش قرار گرفته و باید آنها را برآورده کند.

اتصالات توپی و مواردی از این دست که در آن می توان وسایل بست را تنظیم کرد ، فقط با محکم بستن اتصالات برای جلوگیری از اصطکاک بیش از حد ، آزمایش می شود.در صورت لزوم ، نواحی بست در طول آزمایش تنظیم می شوند.

برای تنظیم دستگاههایی که از یک لوله انعطاف پذیر تشکیل شده اند ، دامنه تنظیمات این آزمون معمولاً 135 درجه در هر دو جهت از عمودی است.با این حال ، جایی که این تنظیم بدون استفاده از نیروی نامعقول حاصل نشود ، لوله انعطاف پذیر فقط به موقعیت هایی خم می شود که به خودی خود باقی بماند.

ب) چراغهای روشنایی با استفاده از تنظیماتی که قرار است در نزدیکی بازوها نصب شوند ، باید عملکرد مورد نظر خود را بدون ایجاد خدشه در ثبات چراغ روشنایی یا ایجاد تغییر شکل در هر قسمت از ساخت و ساز ایجاد کنند و همچنین به دلیل درجه حرارت بالاتر از حد تعیین شده ، آسیب ایجاد نکنند. در جدول 12.1.

انطباق با دستکاری یا دست زدن به چراغ روشنایی ، با استفاده از تنظیماتی که انتظار می رود نشان دهنده استفاده عادی باشد و با اندازه گیری دما در آزمایش 12.4 بررسی می شود.

ج) برای چراغهای در نظر گرفته شده برای نصب در نزدیکی بازوها ، فضای اطراف هر وسیله ای برای تنظیم ، به جز دیافراگم پرتو نور ، تا 5 سانتی متر از وسیله تنظیم در هر جهت ، باید با محدودیت های دما مطابقت داشته باشد

تنظیم ، همانطور که در جدول 12.1 مشخص شده است.برای هر وسیله تنظیماتی که پس از قرارگیری دیافراگم پرتو نور چراغ روشنایی روشن می شود ، همین محدودیت های دما اعمال می شود.

انطباق با قرارگیری دیافراگم پرتو نور چراغ و با اندازه گیری دما در طول آزمون 12.4 بررسی می شود.

تست دستگاه های تنظیم کننده:
