جزئیات محصول:
پرداخت:
|
| نام محصول: | دستگاه تست ضربه عمودی چکش | عملکرد: | تست ضربه |
|---|---|---|---|
| چکش: | فولاد ضد زنگ 2J ، 5J ، 10J ، 20J | مواد: | فولاد ضد زنگ |
| استاندارد: | IEC60068-2-75 ، IEC62262 | طول میله آونگ: | 1000 میلی متر |
| ارتفاع ضربه: | 200 میلی متر ~ 1200mm قابل تنظیم است | شخصی سازی: | نصب شده ، ODM |
| برجسته کردن: | دستگاه تست ضربه IEC62262,دستگاه تست ضربه 10J,تست ضربه چکش آونگ 20J |
||

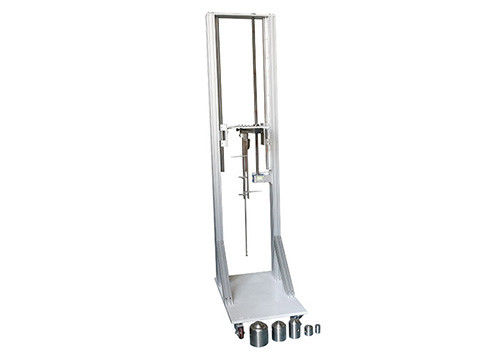

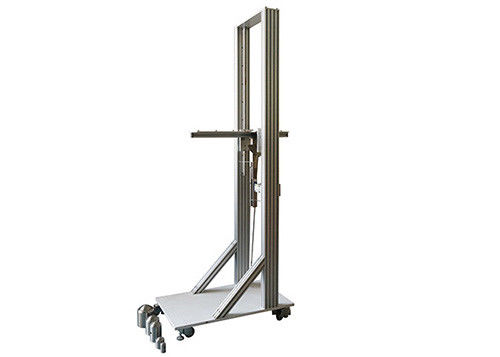

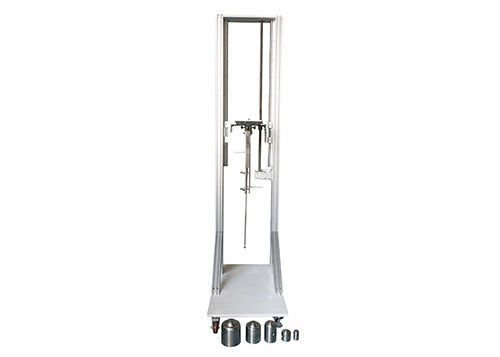

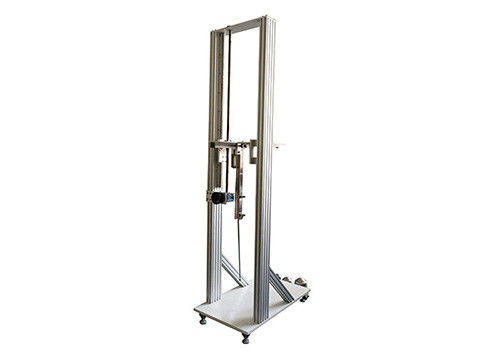

دستگاه تست چکش پاندول انرژی بالا IEC62262 IEC60068 Test Ehc
مولفه های:
| استاندارد | IEC60068-2-75 آزمایش محیطی - قسمت 2: آزمایشات - آزمون Eh: بند آزمایشات چکش 5 آزمون Eha: چکش پاندول ، IEC62262 درجه حفاظت ارائه شده توسط محفظه های تجهیزات الکتریکی در برابر تأثیرات مکانیکی خارجی (کد IK) |
| زاویه میله آونگ | 0-90 درجه قابل تنظیم ، نمایش مقیاس |
| طول میله آونگ |
1000 میلی متر φ9 برای 1J و 2J ، φ15.9 برای 5J ، 10J ، 20J و 50J استفاده می شود |
| عناصر ضربه | 2J ، 5J ، 10J ، 20J ، 50J |
| ارتفاع ضربه | 200 میلیمتر ~ 1200 میلیمتر قابل تنظیم است |
کاربرد:
این برای آزمایش درجه مقاومت برخورد مکانیکی در هنگام برخورد پوسته های تجهیزات الکتریکی با اشیا external خارجی اعمال می شود.
این دستگاه با توجه به IEC 60068-2-75 طراحی و تولید شده است ، انتهای جلوی میله آونگ به عناصر ضربه زن متصل شده است ، میله آونگ را تا ارتفاع مشخص تنظیم کرده و آزاد می کند ، سپس میله آونگ آزادانه می چرخد تا بر آزمون تأثیر بگذارد سطح نمونه در یک منطقه تعریف شده.عناصر مختلف جرمی برابر با انرژی متفاوتی متناظر هستند و در تست مقاومت محفظه مختلف تجهیزات الکتریکی اعمال می شود.
نمونه آزمایش:
پوسته کابینت اندازه گیری انرژی الکتریکی ، تابلو برق کابل پست و جعبه اتصال کابل و تجهیزات مشابه.
ویژگی:
قاب این دستگاه توسط فولاد ضد زنگ جوش داده می شود ، ساختار جمع و جور و با دوام است.براکت های نصب را می توان به بالا و پایین تنظیم کرد ، و زاویه برخورد 0-90 درجه قابل تنظیم است ، کل دستگاه تست کار می کند.این دستگاه یک دستگاه ضربه آونگ با انرژی بالا برای 2J و بالاتر است.
استاندارد:
IEC60068-2-75 آزمایش محیطی - قسمت 2: آزمایشات - آزمون Eh: بند آزمایشات چکش 5 آزمون Eha: چکش پاندول ، IEC62262 درجه حفاظت ارائه شده توسط محفظه های تجهیزات الکتریکی در برابر تأثیرات مکانیکی خارجی (کد IK)
شرح استاندارد:
دستگاه تست اساساً از یک آونگ تشکیل شده است که در انتهای فوقانی خود می چرخد به گونه ای که در یک صفحه عمودی نگه داشته شود.محور محور در 1 000 میلی متر بالاتر از نقطه اندازه گیری است.آونگ از یک بازوی کاملاً سفت و سخت و از یک عنصر برجسته سازگار با الزامات جدول 1 تشکیل شده است.
برای آزمایش نمونه های سنگین ، پرحجم یا کار با مشکل ، ممکن است از آونگ قابل حمل استفاده شود.این باید با شرح فوق مطابقت داشته باشد اما محوری ممکن است مستقیماً روی نمونه یا بر روی یک سازه متحرک ثابت شود.در این حالت باید اطمینان حاصل شود که ، قبل از انجام آزمایشات ، محور آونگ به صورت افقی است ، محکم بودن آن به اندازه کافی سفت و محکم است و نقطه برخورد در صفحه عمودی عبور از محور است.
در همه موارد ، هنگامی که آونگ آزاد می شود ، فقط تحت تأثیر نیروی گرانش مجاز است که سقوط کند.
انرژی ضربه ، جرم معادل و جدول ارتفاع قطره:
| انرژی / ج | 2 | 5 | 10 | 20 | 50 |
| جرم معادل کیلوگرم (± 2)) | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع سقوط mm ± 1٪ | 400 | 300 | 200 | 400 | 500 |
رابطه بین کد IK و جدول انرژی ضربه:
| کد IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| انرژی ضربه / J | * | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 |
