UL 498 SD7.2 پیوست پلاگین دستگاه تست ضربه

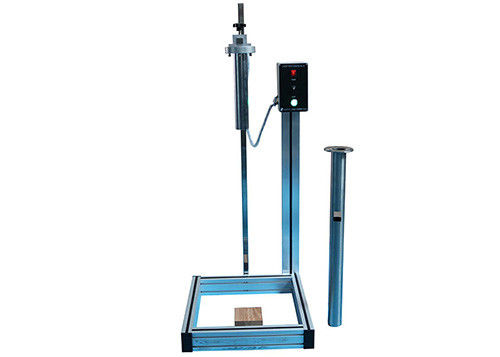

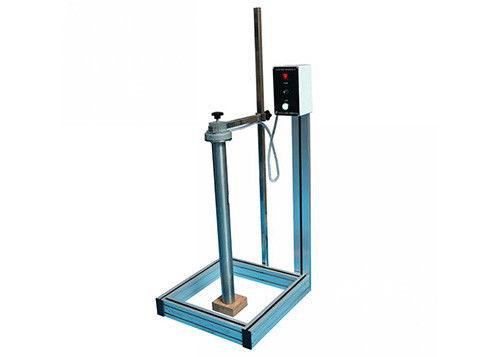

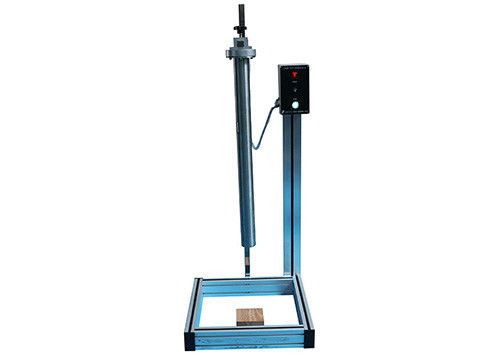

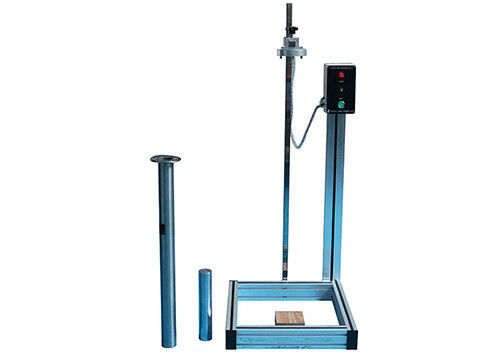

دستگاه تست مقاومت در برابر ضربه پلاگین UL 498 SD7.2

پارامترهای فنی:

اطلاعات:

دستگاه با آیتم UL 498 SD7.2 مطابقت دارد ، برای آزمایش مقاومت در برابر ضربه پلاگین اتصال ، به عنوان یک نتیجه از آزمون ، هیچ شکستگی در بدنه و آسیب دیگری که ممکن است بر عملکرد یک پیوست تأثیر بگذارد وجود ندارد. شاخه

مفهوم و ساختار آزمون:

هر یک از دستگاه های متصل به سیم انعطاف پذیر قرار است در معرض ضربه ای قرار بگیرند که باعث کاهش وزن 10 پوند (4.5 کیلوگرم) استوانه ای می شود ، دارای صورت صاف که قطر آن از ارتفاع 18 اینچ (457 میلی متر) 2 اینچ (50.8 میلی متر) )قرار است هر مجموعه در هر موقعیت آزمایش طبیعی روی سطح چوب سخت قرار گیرد.یک شاخه اتصال استوانه ای دارای محور اصلی خود به موازات سطح است.سطح چوب سخت باید یک بلوک افرا با ضخامت تقریبی 1-5 / 8 اینچ (42 میلی متر) با ضخامت 4-1 / 2 اینچ (114 میلی متر) مربع باشد و برای آزمایش روی یک سطح ثابت مانند کف بتن است.

در نتیجه آزمایش ، هیچ گونه شکستگی بدنه یا آسیب دیگری که ممکن است بر عملکرد دوشاخه اتصال تأثیر بگذارد ، وجود نخواهد داشت.

وزن سیلندر توسط آهن ربا کنترل می شود ، از انتشار فوری و افت عمودی اطمینان حاصل کنید.

وزن سیلندر از طریق یک لوله راهنما کاهش می یابد.ارتفاع لوله راهنما همان اندازه آزمایش است.

این دستگاه با ساختار محکم ، ظاهر زیبا ، عملکرد آسان ، پایداری بالا ارائه می شود.

روش های عملیاتی:

1. تجهیزات آزمایش را روشن کنید ، سپس "POWER" را فشار دهید تا باز شود.

2. برای انجام الکترومغناطیسی "شروع" را فشار دهید.

3. وزن سیلندر را به مغناطیس الکتروموتور بچسبانید.

4. آستین راهنمای رها کردن را بر روی مغناطیس مغناطیسی نصب کنید.

5. بلوک بلوط را در موقعیت مناسب قرار دهید و نمونه آزمایش را در مرکز بلوط قرار دهید.

6. اطمینان حاصل کنید که آستین راهنمای قطره فقط عمود بر نمونه آزمایش است ، سپس انتهای پایین آستین راهنمای قطره به خوبی سطح نمونه آزمایش را لمس می کنید.

7. برای قطع الکترومغناطیسی "شروع" را فشار دهید ، وزن سیلندر بر روی نمونه آزمایش در امتداد آستین راهنمای قطره کاهش می یابد.

وزن سیلندر را برداشته و آستین راهنما را رها کنید ، سپس درجه آسیب نمونه آزمایش را بررسی کنید
