جزئیات محصول:
پرداخت:
|
| نام محصول: | دستگاه تست ضربه دستگاه کالیبراسیون برای چکش فنر | عملکرد: | دستگاه کالیبراسیون |
|---|---|---|---|
| دقت: | 0.01J | حداکثر دامنه اندازه گیری: | 0-2J |
| انرژی تأثیر می گذارد: | Max. حداکثر 2J 2J | وزن: | پوشش وزن مس (2J) |
| قطر شیار راهنما: | 51 میلی متر | ارجاع: | IEC 60068-2-75 شکل B1 |
| برجسته: | دستگاه تست ضربه 2J,دستگاه تست ضربه 0.01J,تجهیزات تست کالیبراسیون IEC 60068-2-75 |
||

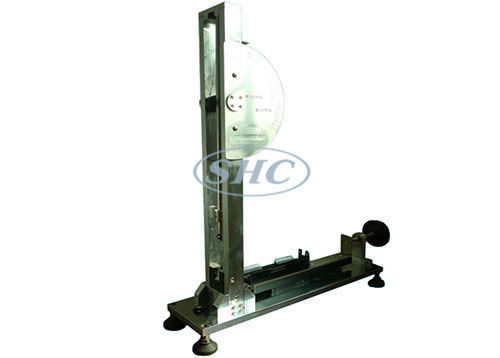

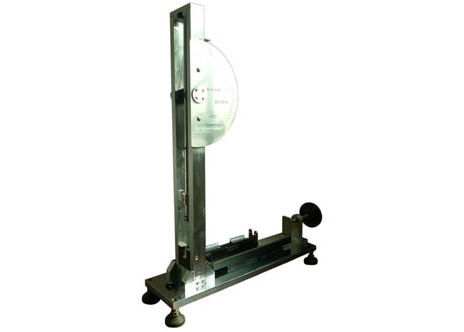

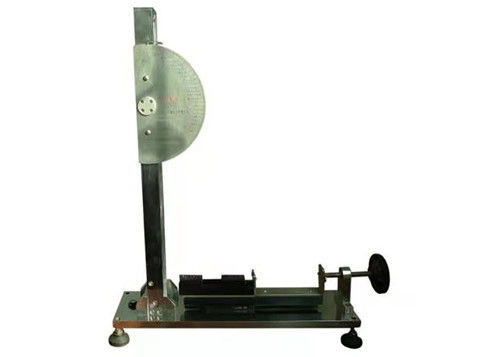

دستگاه تست ضربه دستگاه کالیبراسیون برای چکش فنر
پارامترهای فنی:
| دقت | 0.01J |
| حداکثر دامنه اندازه گیری | 0-2J |
| انرژی ضربه | حداکثر2J |
| وزن | پوشش وزن مس (2J) |
| قطر شیار راهنما | 51 میلی متر |
| پاندول | فولاد |
| پاندول قطر | 20 میلی متر |
| پاندول طول | 635 میلی متر ± 2،5 میلی متر |
| پاندول H | 120 میلی متر ± 2 میلی متر |
| پاندول D | 20 میلی متر ± 0،5 میلی متر |
| پاندول W | 4 میلی متر ± 0،01 میلی متر |
| اتلاف انرژی آونگ | <0.002J |
| دستگاه را رها کنید | Acمکانیک |
| فاصله ماشه | > 30 میلی متر |
| ارجاع | IEC 60068-2-75 شکل B1 |
تأیید می کند:
IEC60068-2-75
جزئیات محصول:
همانطور که در IEC60068-2-75 نشان داده شده است ، این دستگاه کالیبراسیون برای آزمایش انرژی ضربه چکش فنر استفاده می شود.
این تجهیزات ویژه آزمایشگاه است.
از آنجا که اندازه گیری مستقیم برای انرژی ارائه شده از چکش فنری کالیبره شده دشوار است ، اصل کالیبراسیون این دستگاه با مقایسه انرژی است که توسط جرم آونگ و ارتفاع افت محاسبه می شود.
بالاترین قابلیت رزولوشن این دستگاه 0.01J است.مکانیسم انتشار در طراحی بهبود یافته است ، هنگامی که اجاره چکش فنر ، میله آونگ و تحمل هوا فضا از فولاد وارد شده با کیفیت خوب ساخته شده است ، می تواند حداکثر تأثیر لرزش را کاهش دهد ، بنابراین برای بهبود دقت و ثبات دستگاه .
بالاترین قابلیت رزولوشن این دستگاه 0.01J است.مکانیسم انتشار در طراحی بهبود یافته است ، هنگامی که اجاره چکش فنر ، میله آونگ و تحمل هوا فضا از فولاد وارد شده با کیفیت خوب ساخته شده است ، می تواند حداکثر تأثیر لرزش را کاهش دهد ، بنابراین برای بهبود دقت و ثبات دستگاه .
روش کالیبراسیون چکش های فنر:
B.1 اصل کالیبراسیون
اصل این روش کالیبراسیون مقایسه انرژی تأمین شده توسط چکش فنر است که اندازه گیری آن دشوار است ، و انرژی آونگ ، محاسبه شده از جرم و ارتفاع سقوط آن است.
B.2 ساخت دستگاه کالیبراسیون

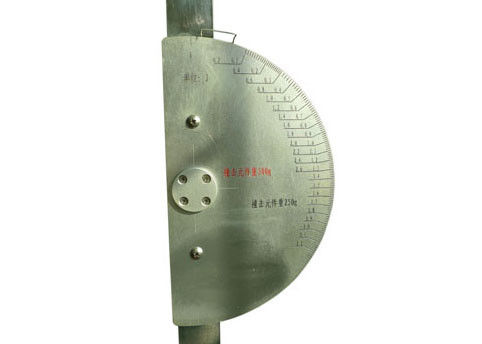

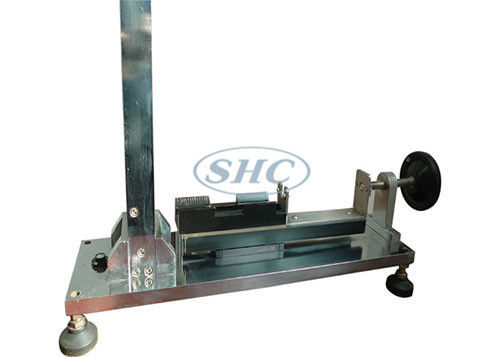

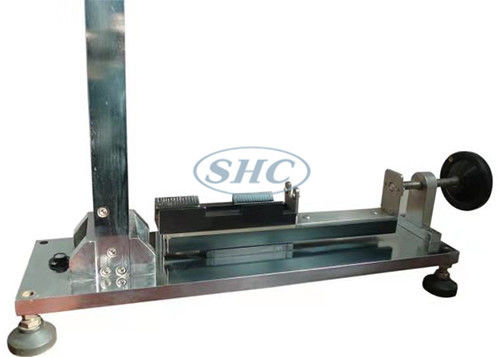

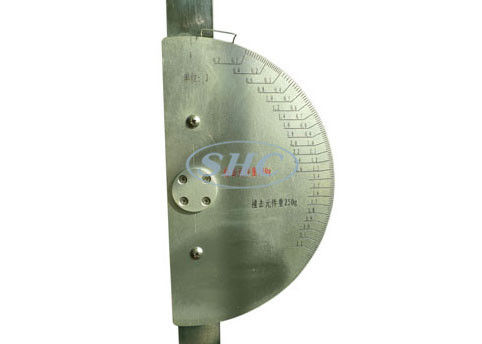

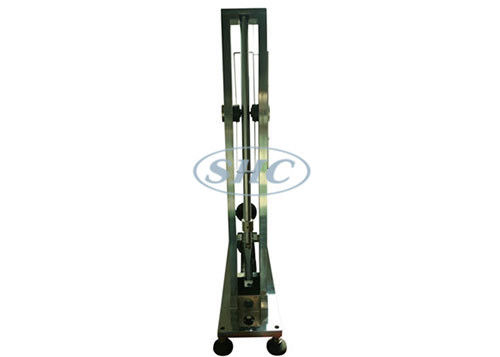

دستگاه کالیبراسیون مونتاژ شده در شکل B.1 نشان داده شده است.جدا از قاب ، قسمتهای اصلی شامل یاتاقان "a" ، یک نشانگر کشش "b" ، یک آونگ "c" ، یک پایه آزاد "d" و یک دستگاه آزاد کننده "e" هستند.
قسمت اصلی دستگاه کالیبراسیون ، آونگ "c" است که در شکل B.2 نشان داده شده است.در انتهای پایینی این آونگ یک فنر فولادی با جزئیات نشان داده شده در شکل B.3 ثابت شده است.فنر از فولاد فنر است و نیاز به هیچگونه عملیات خاصی ندارد و به سختی بر روی آونگ "c" ثابت می شود.
شکل B.4 برخی از قسمتها را در مقیاس بزرگ نشان می دهد
لازم به ذکر است که این فنر برای کالیبره کردن چکش های فنر با مشخصات تعریف شده در جدول 1 برای مقادیر انرژی برابر یا کمتر از 1 J. طراحی شده است. برای کالیبراسیون چکش های فنر دارای ویژگی هایی که برای 2 J تعریف شده است ، فنر آونگ دستگاه کالیبراسیون باید طراحی متفاوتی داشته باشد.
به منظور بدست آوردن مشخصات اصطکاک مناسب اشاره گر ، یک قطعه پارچه بافته شده ضخیم بین سطوح فلزی یاتاقان قرار داده می شود ، سیم های پیانو به گونه ای خم می شوند که نیروی کمی در برابر پارچه وارد شود.
از آنجا که در طی کالیبراسیون دستگاه کالیبراسیون ، دستگاه رها سازی برداشته می شود ، دستگاه رها سازی با استفاده از پیچ به پایه رها سازی ثابت می شود.
B.3 روش کالیبراسیون دستگاه کالیبراسیون
کالیبراسیون دستگاه کالیبراسیون با استفاده از یک عنصر ضربه زن کالیبراسیون "g" گرفته شده از چکش فنر انجام می شود ، همانطور که در شکل B.5 نشان داده شده است.قبل از کالیبراسیون ، دستگاه آزاد کننده از دستگاه کالیبراسیون خارج می شود.
عنصر ضربه گیر کالیبراسیون توسط چهار نخ کتانی "h" از نقاط تعلیق واقع در یک صفحه افقی ، 2000 میلی متر بالاتر از نقطه تماس بین آونگ و عنصر ضربه ای کالیبراسیون هنگامی که دومی در موقعیت استراحت قرار دارد ، معلق می شود.عنصر کالیبراسیون مجاز است در برابر پاندول و نقطه تماس تحت شرایط دینامیکی چرخش کند ، نقطه "k" ، نباید بیش از 1 میلی متر زیر نقطه تماس در موقعیت استراحت باشد.سپس نقاط تعلیق در مسافتی برابر با اختلاف بین هر دو نقطه تماس افزایش می یابد.
