| استانداردها: | IEC 61032 شکل 2 | تایپ کنید: | کاوشگر انگشت آزمایشی IEC |
|---|---|---|---|
| مواد: | فولاد ضد زنگ و نایلون | طول انگشت: | ± 0.2 میلی متر 80 |
| قطر انگشت خمیده: | 12 میلی متر | قطر صفحه بافل: | 50 میلی متر |
| طول صفحه ورق: | 100MM | ضخامت ضربات: | 20 میلی متر |
| برجسته: | پروب b از iec 61032 30N,30N پروب b از iec 61032,10N انگشت تست استاندارد |
||
IEC61032 شکل 2 تست پروب B انگشت تست استاندارد پوسته ضد شوک الکتریکی با رانش 10N 20n 30n
مشخصات و پارامترهای فنی:
| پارامترها / مدل | SC-F2B | SC-F2B -A | SC-F2B -B | SC-F2B-F |
| نام | انگشت آزمایشی استاندارد | انگشت آزمایشی دایره ای | انگشت آزمایشی بزرگ | انگشت آزمایشی استاندارد با زور |
| 1 | 30 ± 0.2 | 30 ± 0.2 | 30 ± 0.2 | 30 ± 0.2 |
| 2 | 60 ± 0.2 | 60 ± 0.2 | 60 ± 0.2 | 60 ± 0.2 |
| 3 | 80 ± 0.2 | 80 ± 0.2 | 100 ± 0.2 | 80 ± 0.2 |
| 4 | 180 ± 0.2 | 180 ± 0.2 | ---- | 180 ± 0.2 |
| 5 | R2 ± 0.05 | R2 ± 0.05 | R2 ± 0.05 | R2 ± 0.05 |
| 6 | S4 ± 0.05 | S4 ± 0.05 | S4 ± 0.05 | S4 ± 0.05 |
| 7 | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' |
| 8 | 14 درجه 0 -10 ' | 14 درجه 0 -10 ' | 14 درجه 0 -10 ' | 14 درجه 0 -10 ' |
| 9 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20 ± 0.2 | ---- | ---- | 20 ± 0.2 |
| 12 | Ф75 ± 0.2 | Ф75 ± 0.2 | Ф125 ± 0.2 | Ф75 ± 0.2 |
| 13 | 5 ± 5/0 | 5 ± 5/0 | ---- | 5 ± 5/0 |
| 14 | ---- | ---- | ---- | نیروی 10-50N |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
اطلاعات محصول:
این یک انگشت تست دقیق است که مطابق با بسیاری از استاندارد ها ساخته شده است
IEC 61032 شکل 2 ،
IEC60950 شکل 2A ،
IEC60884 ،
IEC60335 ،
UL507 ،
و UL1278 شکل 8.4.

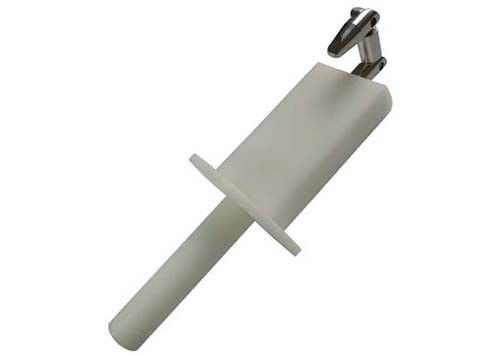

این کاوشگر برای بررسی حفاظت اساسی در برابر دسترسی به قطعات خطرناک در نظر گرفته شده است.همچنین برای تأیید محافظت در برابر دسترسی با انگشت استفاده می شود.این کاوشگر انگشت آزمایشی متشکل از دستبند ، انگشت ، پایه و دسته عایق شده است که خصوصیات دست انسان را شبیه سازی می کند.دارای دو مفصل متحرک است که می تواند در دمای 90 درجه منحنی شود.
کاربرد:
1. قسمتهای مشترک انگشت آزمایش نمی توانند قطعات زنده یا قطعات خطرناک را لمس کنند و صفحه Baffle 50mm-20mm نمی تواند وارد شود.
2. در شرایط آزمایش برای جلوگیری از نزدیک شدن به قطعات خطرناک ، پروب آزمایش پروب B نیاز به محرک 10 ± 3N دارد.محصول بدون نیرو باید با دینامومترهای فشار کشش استفاده شود.
3. در آزمایش در برابر شوک الکتریکی ، سیم کشی ، پیکربندی و قدرت و دستگاه نشانگر مورد نیاز است.توان نمونه آزمایش شده را روشن کنید و برای تعیین اینکه آیا خط اتصال زمین متصل است (3 درج) نیروی مربوطه را اعمال کنید.
4. هر دو اتصالات باید حرکت در همان صفحه و همان جهت را از طریق زاویه 90 درجه با تحمل 0 درجه تا + 10 درجه اجازه دهند
این کاوشگر برای بررسی حفاظت اساسی در برابر دسترسی به قطعات خطرناک در نظر گرفته شده است.
همچنین برای تأیید محافظت در برابر دسترسی با انگشت استفاده می شود.
تحمل ابعاد در صورت عدم تحمل خاص:
- در زوایا: 0
−10 درجه
- در ابعاد خطی: تا 25 میلی متر: 0
- 0،05 میلی متربیش از 25 میلی متر: ± 0،2 میلی متر

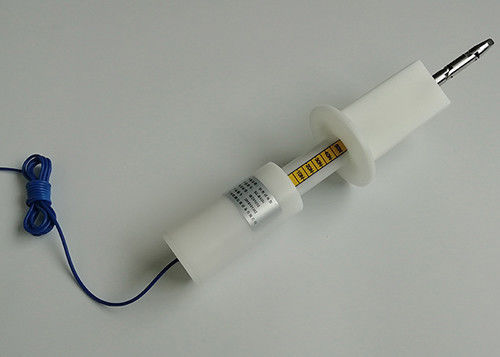

قابل برنامه ریزی: در صورت مجهز بودن به دوشاخه موز قابل اتصال و اتصال آمفنول در انتهای دسته ، می توان از آن برای تست ضد الکتریکی استفاده کرد یا هنگام باز کردن سوراخ رشته ای M6 در انتهای دسته (برای اتصال به کشش و فشار سنج).
استفاده
1. قسمت استاندارد اتصال انگشت آزمایشی را نمی توان با قطعات زنده لمس کرد ، یا نمی توان به قسمتهای خطرناک نزدیک بود و بافل 50 تا 20 میلی متر نمی تواند وارد شود.
2. آزمایش جلوگیری از قطعات خطرناک نیاز به پروب آزمایش B با رانش 10N ± 3N دارد.به طور کلی نیاز به کار با فشار سنج است.
3. شوک ضد الکتریکی نیاز به کار با دستگاه آزمایش پروب ضد شوک دارد: متصل به دستگاه آزمایش پروب ضد شوک (40V-50V) ، پردازش آزمون با توجه به استاندارد نسبی ، زنگ زنگ شوک الکتریکی است.تصاویر زیر را مشاهده کنید:
