جزئیات محصول:
پرداخت:
|
| استانداردها: | IEC60335 ، IEC61032 | IP1X: | پروب تست A |
|---|---|---|---|
| IP2X: | کاوشگر انگشت تست استاندارد | IP3X: | پروب تست C |
| IP4X: | پروب تست D | قطر انگشت خمیده پروب B: | 12 میلی متر |
| قطر پروب D تست: | 1.0 میلی متر | قطر پروب C تست: | 2.5 میلی متر |
| برجسته کردن: | کیت پروب آزمایشی ODM IEC 60335,کاوشگر انگشت آزمایش ایمنی,پروب انگشت تست ODM |
||

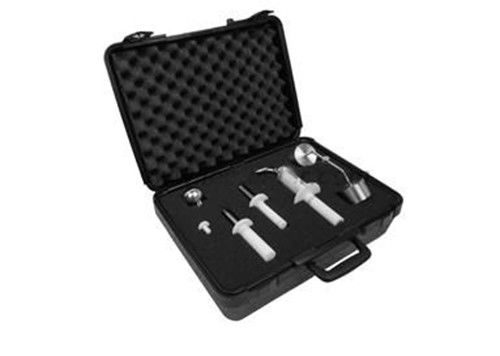

IEC 60335 Standard Test Probe Kit دستگاه بررسی ایمنی برقی

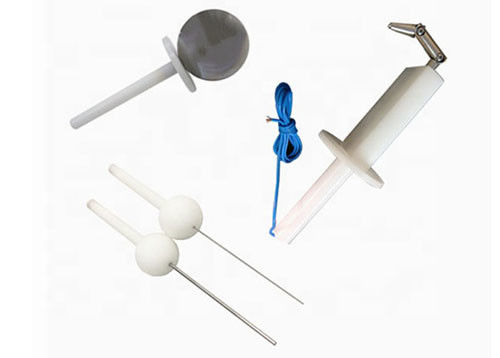

لیست:
| IP1X | پروب تست A |
| IP2X | کاوشگر انگشت تست استاندارد |
| IP3X | کاوشگر آزمایش C |
| IP4X | پروب تست D |
IEC60335 Probe Test A
مشخصات:
IP1X Probe A / Test Pro A
1 ، طبق: IEC61032: 1997 / IEC60529: 2001 و UL
2 ، IP1X Probe A (Test Probe A) وسیله ای ضروری برای وسایل برقی خانگی و مشابه آن در برابر تست محافظت در برابر شوک الکتریکی است.
پارامترهای فنی:
1 ، قطر توپ: 50 میلی متر
2 ، قطر ورق Baffle: 45 میلی متر
3 ، ضخامت ورق ورقه ورقه: 4 میلی متر
4 ، قطر دسته: 10 میلی متر
5 ، طول دسته: 100 میلی متر
6 ، مطابق شکل 1 IEC61032 (پروب تست A) ، جدول 6
کاربرد:
1 ، کره نمی تواند قطعات زنده یا نزدیک به قطعات خطرناک را لمس کند.
2 ، در شرایط آزمایش نزدیک به قسمت خطرناک ، توپ فولادی بدون رانش نیاز به استفاده از فشار سنج دارد و بدنه فولادی برای پوشش محافظ باید به نیروهای 50 + 5 n (30 + 3 n) اعمال شود
IEC60335 آزمایش استاندارد انگشت
کاوشگر انگشت تست استاندارد / کاوشگر انگشت خمیده استاندارد / پروب تست B / IP2X درجه حفاظت
پارامترهای فنی:
1 ، قطر انگشت خمیده: 12 میلی متر
2 ، طول انگشت خمیده: 80 میلی متر
3 ، قطر ورق Baffle: 50 میلی متر
4 ، طول ورق Baffle: 100 میلی متر
5 طبق: IEC60065، IEC 60335-1، IEC 60529، IEC60884-1، IEC60950، IEC61032، IEC69745-1
| قطر انگشت خمیده | 12 میلی متر |
| طول انگشت خمیده | 80 میلی متر |
| قطر صفحه بافل | 50 میلی متر |
| طول صفحه بافل | 100 میلی متر |
| معیارمرجع | IEC60065، IEC60335-1، IEC60529، IEC60884-1، IEC60950، IEC61032، IEC69745-1 |
1 ، قسمت مشترک Probe Standard Knurled Finger Probe نمی تواند قطعات زنده را لمس کند یا به قسمت های خطرناک نزدیک باشد و صفحه بافل 50 تا 20 میلی متر نمی تواند وارد شود.
2 ، در آزمایش شوک الکتریکی ، سیم ، دستگاه های قدرت و دستگاه های روشنایی مورد نیاز است.
3 هر دو اتصالات باید حرکت در همان صفحه و همان جهت را از طریق زاویه 90 درجه با تحمل 0 تا 10 درجه مجاز بگذارند
این کاوشگر برای بررسی حفاظت اساسی در برابر دسترسی به قطعات خطرناک در نظر گرفته شده است.همچنین برای تأیید محافظت در برابر دسترسی با انگشت استفاده می شود.
تحمل ابعاد در صورت عدم تحمل خاص:
- در زوایا: 0
−10 درجه
- در ابعاد خطی: تا 25 میلی متر: 0
- 0،05 میلی متربیش از 25 میلی متر: ± 0،2 میلی متر
توجه: آزمایش پروب از محصولات فولاد ضد زنگ دقیق ساخته شده است ، هنگام استفاده کمی برداشته و قرار داده و به نگهداری توجه کنید
IEC61032 IP3X Test Probe C (Test Probe C)
مقدمه اساسی:
1 ، طبق: IEC61032: 1997 / IEC60529: 2001 AND UL
2 ، IP3X Test Probe C (Test Probe C) ابزار لازم برای پیشگیری از تست شوک الکتریکی خانگی و لوازم الکتریکی مشابه است.
پارامترهای فنی
1 ، طول پروب تست: 100 میلی متر
2 ، قطر پروب تست: 2.5 میلی متر
3 ، قطر کره سد: 35 میلی متر
4 ، قطر دسته: 10 میلی متر
5 ، طول دسته 100 میلی متر
6 ، مطابق شکل 3 IEC61032 (پروب تست C) ، جدول 6
کاربرد:
1 ، آزمون استاندارد اشاره دارد به اینکه قسمت مشترک نمی تواند قسمتهای زنده را لمس کند یا به قسمتهای خطرناک نزدیک باشد و دیافراگم دایره ای 35 میلیمتری را نمی توان وارد کرد.
2 ، در شرایط آزمایش برای جلوگیری از دسترسی به قطعات خطرناک ، آزمایش پروب C / D باید با نیروی فشار 3 ± 0.3N یا 1 ± 0.1N باشد
هدف:
این کاوشگر برای بررسی حفاظت اساسی در برابر دسترسی به قطعات خطرناک در نظر گرفته شده است.همچنین برای تأیید محافظت در برابر دسترسی با ابزاری استفاده می شود.
توجه: برای محصولات بدون زور ، لطفاً از دینامومتر استفاده کنید.
IEC61032 IP4X Test Probe D (Test Probe D)
مقدمه اساسی:
1 ، طبق: IEC61032: 1997 / IEC60529: 2001 AND UL
2 ، IP4X Test Probe D (Test Probe D) لوازم خانگی و لوازم الکتریکی مشابه در برابر تست محافظت در برابر شوک الکتریکی است.
پارامترهای فنی
1 ، طول پروب تست: 100 میلی متر
2 ، قطر پروب تست: 1.0 میلی متر
3 ، قطر کره سد: 35 میلی متر
4 ، قطر دسته: 10 میلی متر
5 ، طول دسته 100 میلی متر
6 ، مطابق شکل 4 IEC61032 (پروب تست D) ، جدول 6 GB / T4208-2008 (اولین مشخصه دیجیتال 4/5/6)
کاربرد:
1 ، آزمون استاندارد اشاره دارد که قسمت مشترک نمی تواند قطعات زنده را لمس کند یا نزدیک به قطعات خطرناک باشد ، بافل دایره ای 30 میلی متر نمی تواند وارد شود.
2 ، در شرایط آزمایش برای جلوگیری از دسترسی به قطعات خطرناک ، آزمایش پروب D باید با رانش 1 ± 0.1N باشد
