جزئیات محصول:
پرداخت:
|
| طریقه استفاده: | دستگاه تست ضربه | نام محصول: | دستگاه تست ضربه / دستگاه تست ضربه / تستر قطره |
|---|---|---|---|
| انرژی تأثیر می گذارد: | 2J، 5J، 10J، 20J، 50J | عملکرد: | تست تأثیر |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| برجسته: | دستگاه تست ضربه CNAS 50J,دستگاه تست ضربه CNAS 5J,عناصر ضربه زننده CNAS IK |
||

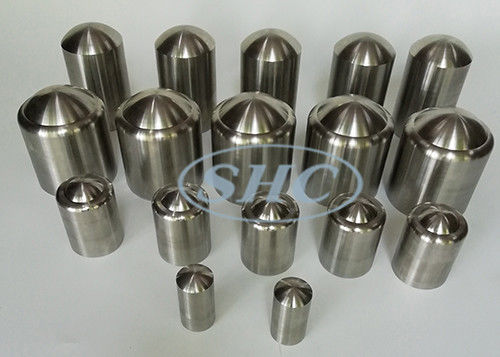

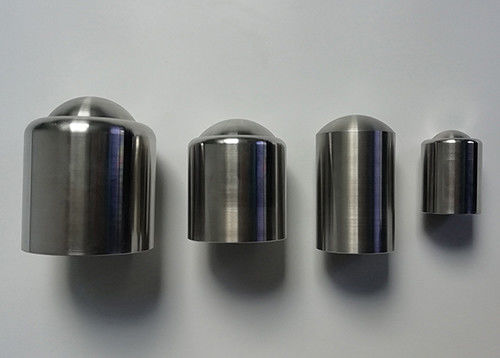

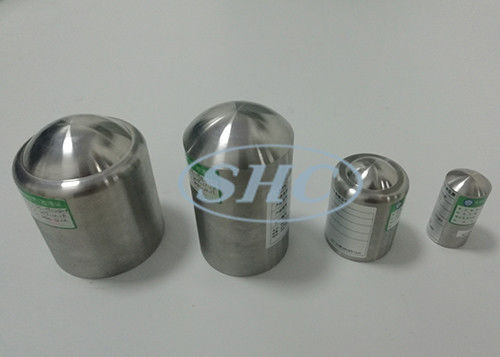

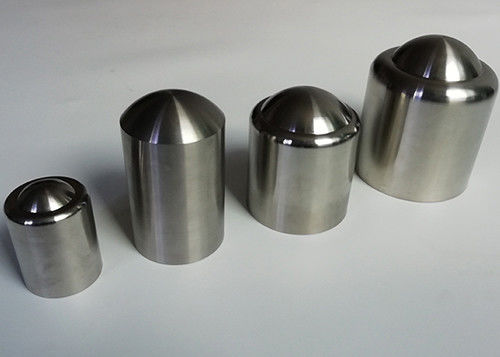

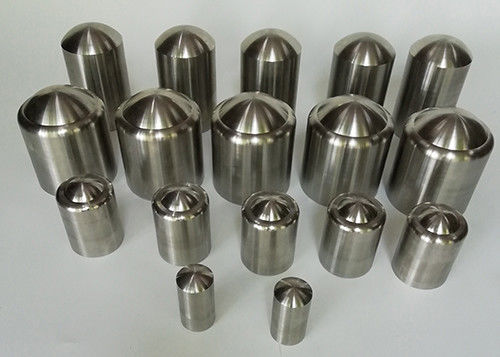

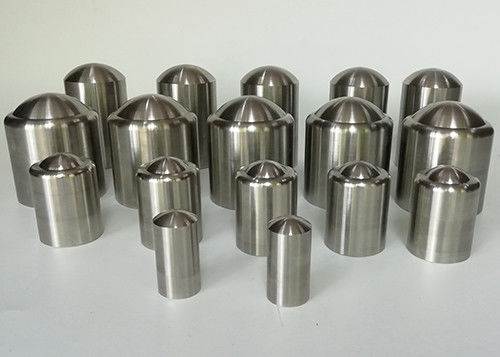

IK ضربه عناصر آزمون ضربه دستگاه تست قطره
مولفه های
| مدل | SC-IK01 |
| پاندول |
طول: 1000 میلی مترقطر خارجی: 9 میلی مترضخامت دیواره لوله های فولادی: 0.5 میلی متر ترکیب جرم معادل با عنصر ضربه |
| نقطه ضربه | بالا و پایین قابل تنظیم ، سکته مغزی 200-1200 میلی متر ، ارتفاع را می توان سفارشی کرد |
| عنصر ضربه | چکش ضربه ای 2 ، 5،10 ، 20J |
| ارتفاع قطره | نمایش مقیاس |
| حالت انتشار | مکانیکی |
| بعد، ابعاد، اندازه | 950 * 550 * 2700 میلی متر |
ویژگی های هماهنگ عناصر ضربه زننده
| انرژی / ج |
≤1 10 ± |
2 5 ± |
5 5 ± |
10 5 ± |
20 5 ± |
50 5 ± |
| جرم معادل٪ 2 kg کیلوگرم | 0.25 (0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| مواد | پلی آمید 1) | فولاد 2) | ||||
| R / mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D / mm | 18.5 (20) | 35 | 60 | 80 | 100 | 125 |
| f / mm | 6.2 (10) | 7 | 10 | 20 | 20 | 25 |
| دور در میلی متر | - | - | 6 | - | 10 | 17 |
| l / mm | برای اینکه متناسب با جرم معادل آن تنظیم شود ، به پیوست A مراجعه کنید. | |||||
|
1) 85≤HRR≤100 ، سختی Rockwell مطابق با ISO2039-2. 2) Fe490-2 ، مطابق با ISO1052 ؛سختی Rockwell مطابق با ISO6508. |
||||||
| توجه - مقادیر نشان داده شده در براکت ها برای جرم معادل و قطر عناصر ضربه ای برای مقدار انرژی برابر یا کمتر از 1 J مقادیر موجود در آزمون فعلی Ef است.مقادیر موجود در آزمایش به عنوان مثال برای این دو پارامتر نیز نشان داده شده است.به منظور هماهنگی ، مقادیر داخل پرانتز پنج سال از انتشار این استاندارد حذف می شود. | ||||||
تأیید می کند
IEC60068-2-75 آزمایش محیطی - قسمت 2: آزمایشات - تست Eh: آزمایشات چکش ، IEC60068-2-63 ، IEC62262 درجه حفاظت ارائه شده توسط محفظه تجهیزات الکتریکی در برابر تأثیرات مکانیکی خارجی (کد IK) ، IEC60439-5 ولتاژ پایین مجامع تابلو و کنترل - قسمت 5: الزامات خاص مجامع برای توزیع برق در شبکه های عمومی
ویژگی
تجهیزات با استفاده از ساختار ماشین را می توان به چپ و راست ، جلو و عقب ، ارتفاع نقطه ضربه بالا و پایین قابل تنظیم و زاویه برخورد 0-90 درجه قابل تنظیم است.این دستگاه یک دستگاه ضربه کم آونگ برای 2J و بالاتر است.
کاربرد
این دستگاه برای تست مقاومت مکانیکی ضربه به کابینت های برقی و سایر ورق های فلزی ، پوسته کابینت اندازه گیری انرژی الکتریکی غیر فلزی ، تابلو برق کابل پست و جعبه اتصال کابل مناسب است
نمونه آزمایش
پوسته کابینت اندازه گیری انرژی الکتریکی ، تابلو برق کابل پست و جعبه اتصال کابل و تجهیزات مشابه
انرژی ضربه ، جرم معادل و جدول ارتفاع قطره
| انرژی / ج | 2 | 5 | 10 | 20 | 50 |
| جرم معادل / کیلوگرم | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع قطره ± 1 mm میلی متر | 400 | 300 | 200 | 400 | 500 |
|
یادداشت ها: 1. به یادداشت IEC 60068-2-75 3.2.2 مراجعه کنید 1. در این قسمت ، انرژی (J) با در نظر گرفتن شتاب استاندارد ناشی از گرانش زمین (g) ، گرد شده تا نزدیکترین عدد کل یعنی 10m / s² محاسبه می شود. |
|||||
