درپوش چراغ و دارندگان تجهیزات تست نور پیچش

تستر درپوش و نگهدارنده لامپ دستگاه تست پیچ خوردگی پا لامپ





پارامترهای فنی:

این تستر عمدتا برای اندازه گیری گشتاور نگهدارنده لامپ انواع منبع نور ، عملکرد اصلی آن و پارامترهای فنی به شرح زیر استفاده می شود:

دامنه	0 ~ 10Nm
دقت	≤ 1
تکرارپذیری	.50.5 F FS
خطی بودن	.50.5 F FS
تاخیر	.50.5 F FS
بیش از بارگیری	120٪ FS
محدوده جبران کننده دما	-10 ℃ ~ 60
شرایط مورد نیاز برای محیط زیست: دمای کار	25 ± 5 C رطوبت نسبی: ≤65 R قدرت RH: AC 230 ولت ± 10 ولت ، 50 هرتز 1 هرتز
مجوزهای مربوط به محیط زیست	دمای کار: 0-40 ° C رطوبت نسبی: ≤75٪ RH قدرت: AC 230V ± 10٪ ، 50Hz
شرایط فروشگاه	دما -20 ~ 50 درجه سانتیگراد
رطوبت	<75٪ RH
بعد، ابعاد، اندازه	330 میلی متر × 110 میلی متر × 335 میلی متر
وزن	6 کیلوگرم
قدرت	15 ولت



شرح:

Lors cap Torsion Meter یک محصول هوشمند تازه توسعه یافته با ریزپردازنده داخلی است. پیچش دیجیتال یک نیاز مکانیکی برای ایمنی مقاومت درپوش لامپ است که توسط اکثر تولیدکنندگان روشنایی مورد توجه قرار گرفته است و همچنین به طور اجباری توسط همه ملل مورد نیاز است.بنابراین متر پیچشی دیجیتال را با مراجعه به IEC توسعه دادیم.این مورد نیاز برای اندازه گیری آزمایش نیروی گشتاور درپوش لامپ از کیفیت بازرسی قطعات و تولید را برآورده می کند.



مشخصات:

1) می تواند گشتاور درپوش ساعت و عقربه ساعت را اندازه گیری کند.و می تواند زنگ ساعت از قبل را تنظیم کند.پس از خاموش شدن سیستم ، داده ها را به صورت خودکار ذخیره کنید.

2) دستگاه عملکرد کالیبراسیون نقطه صفر را دارد.نقطه صفر بسیار ثابت است.Instrument از 4 رقم عدد برای نمایش استفاده می کند.بنابراین از دقت و ثبات بالایی برخوردار است.

3) نگهبانان دو گانه در داخل طراحی شده اند تا از قابلیت اطمینان بالای دستگاه اطمینان حاصل کنند و در محیط پیچیده خاموش نمی شوند.

4) استفاده از ابزار مناسب است زیرا چندین گیره درپوش لامپ مانند E27 / E26 ، B22d ، E14 / E12 ، G13 / G5 و غیره استفاده می شود.

5) رفع با گیره.با چرخاندن لامپ ، گشتاور مثبت و منفی ثبت می شود.
6) دامنه گشتاور: 0-10N * متر (محدوده ویژه مشتری طراحی شده است).
7) عملکرد بالا در قابلیت اطمینان ، دقت و طول عمر با استفاده از سنسور گشتاور فشار سنج
8) حداکثر عملکرد نگه داشتن گشتاور ، حد بالایی را می توان برای زنگ هشدار تنظیم کرد.
9) مطابق با استاندارد چینی و بین المللی است.





اصل اساسی

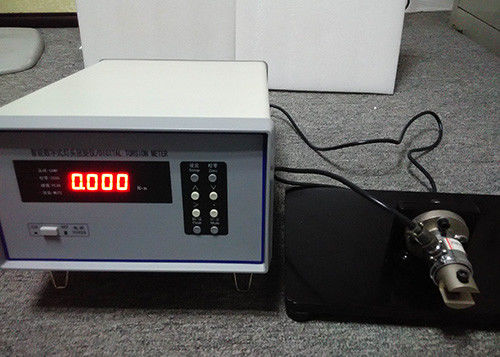

تجهیزات توسط دستگاه پیچش و متر ثانویه تشکیل شده است.نکته اصلی برای دقت است

سنسور گشتاورتجهیزات سنسور گشتاور نوع کرنش را با ویژگی های بسیار قابل اعتماد ،

مقرون به صرفه ، دقت بالا و عمر طولانی.

در سنسور روی الاستومر دارای برچسب مقاومت فشار فشار و ترکیب پل Wheatstone.قدرت

پل با ولتاژ محرک ، تحت عمل گشتاور ، الاستومر تغییر شکل می دهد و

فشار فشار تغییر خواهد کرد ، به طوری که پل عدم تعادل و یک سیگنال ولتاژ خطی وجود دارد

بین خروجی پل و پیچشمتر ثانویه سیگنال ولتاژ را تقویت می کند و سیگنال را توسط ترانسفورماتور A / D تبدیل می کند و سپس برای تحلیل داده ها به ریز پردازنده ارسال می کند و

نمایش دادن.نمودار بلوکی عملکردی به شرح زیر است:

شکل 1 نمودار بلوک عملکردی



پیچ سنج دیجیتال KP338 برای اندازه گیری پیچش انواع نگهدارنده لامپ اعمال می شود.



دستورالعمل اجرایی

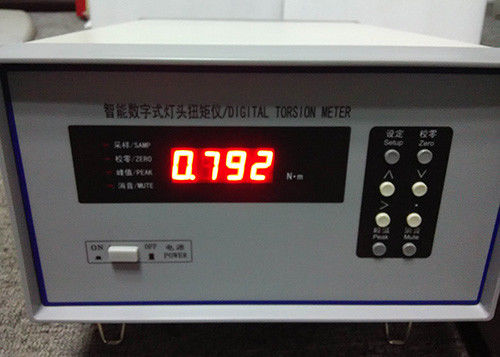

5.1 پانل جلو و عملکرد

مشخصات:

1. Window: 5 رقمی پیام اندازه گیری و سریع را نمایش می دهد.

2. شاخص

SAMP: تجهیزات هنگام چشمک زدن در حالت نمونه برداری هستند.فرکانس تازه سازی: 2 بار در ثانیه

3. صفر: تجهیزات هنگام چشمک زدن در حالت صفر کردن هستند..

4. PEAK: تجهیزات هنگام چشمک زدن در حالت اوج نگه داشتن هستند.

5. زنگ: نشان می دهد زنگ اخبار.

صفحه کلید

ZERO: در حالت آزمایش ، پس از پایان صفر کردن ، این کلید را فشار دهید تا وارد حالت صفر شوید

تجهیزات داده ها را ذخیره می کند و به طور خودکار دوباره در حالت آزمایش قرار می گیرد.در شرایط اوج ، فشار دهید

کلید پاک کردن مقدار.

تنظیم: در شرایط آزمایش عادی ، این کلید را فشار دهید تا زنگ ساعت حداکثر تنظیم شود.

PEAK: در حالت تست طبیعی ، این کلید را فشار دهید تا حداکثر مقدار را نگه دارید.دوباره این کلید را فشار دهید تا

دوباره به حالت آزمایشی عادی برگردید.

∧: در حالت تنظیم و کالیبراسیون ، این کلید را فشار دهید ، نشانگر به طور مرتب بلند می شود.

∨: در حالت تنظیم و کالیبراسیون ، این کلید را فشار دهید ، نشانگر کم می شود.

>: در حالت تنظیم و کالیبراسیون ، این کلید را فشار دهید ، مکان نما به سمت راست تغییر می کند.

•: در حالت تنظیم و کالیبراسیون ، این کلید را وارد کنید ، درج نقطه اعشار.



5.2 پانل و عملکرد واقعی

1. ورودی و خروجی سیگنال: برای انتقال سیگنال.

2. لوله محافظ: فیوز 0.5 آمپر برای محافظت از توان تجهیزات.

3. پریز برق: فیلتر متضمن برای جلوگیری از ایجاد مزاحمت.



5.3تست پیچش نگهدارنده لامپ

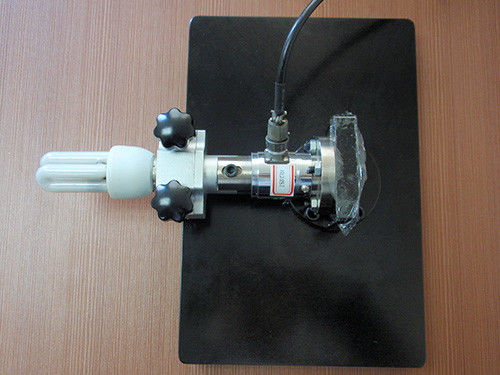

ابتدا مدل نگهدارنده را تأیید کنید.سپس دستگاه مربوطه را نصب کرده و لامپ را نصب کنید

نگهدارنده روی گیره.

دستگاه پیچشی را با پورت ورودی سیگنال با تجهیزات متصل کنید.کنتور دوم را روشن کنید

برای 5 دقیقه گرم کنید.اگر پنجره برابر با 0.000 نباشد ، تجهیزات باید صفر شوند.کاربر می تواند

طبق استانداردهای چینی یا بین المللی حد بالایی تعیین کنید.چرخش در جهت عقربه های ساعت و خلاف

نگهدارنده لامپ را بچرخانید.در طول زمان ، پنجره مقدار فعلی را نشان می دهد.تا

تجهیزات هشدار دهنده ، کاربر می تواند قضاوت کند که آیا نگهدارنده لامپ هنوز در وضعیت خوب است.



5.4صفر کردن

پس از مدت ها استفاده ، تجهیزات ممکن است رانش صفر داشته باشند و بر دقت آن تأثیر بگذارند.در آن زمان ، تجهیزات باید صفر شوند.اما لطفا توجه داشته باشید ، سنسور پیچشی قابل کار نیست.کلید "صفر" را فشار دهید ، در پنجره "ZERO" نمایش داده می شود و سپس "ZERO" indictor چشمک می زند.اگر کاربر نمی خواهد

ادامه دهید ، فقط کلید "اوج" را فشار دهید تا خارج شوید.وقتی نشانگر "ZERO" خاموش شد ، این بدان معناست که تجهیزات صفر کردن را تمام می کنند و دوباره به حالت عادی برمی گردند.



5.5حد بالا

کلید "SET" را فشار دهید ، در پنجره "SET" نشان داده می شود.اگر کاربر نمی خواهد تنظیم مجدد را ادامه دهد ، کلید "PEAK" را فشار دهید تا خارج شود.با کمک کلیدهای "＞" ، "∧" ، "∨" ، "·" برای تنظیم حد بالا ، دوباره کلید "set" را فشار دهید تا ذخیره شود و از آن خارج شوید.اگر کاربر نمی خواهد مقدار را ذخیره کند ، فقط کافی است کلید "PEAK" را فشار دهید تا از حالت تنظیم خارج شود.



5.6تنظیم

تجهیزات قبل از فروش کالیبره شده اند.کاربران نیازی به تنظیم مجدد آن ندارند.اما انحراف پس از مدت ها استفاده از آن وجود ندارد ، که در دقت تأثیر می گذارد.در آن زمان ، تجهیزات برای کالیبراسیون مجدد به دستگاه خاصی احتیاج دارند.

گشتاور خاصی را در سنسور گشتاور (جهت جلو یا جهت معکوس) اعمال کنید ، در حالت تست طبیعی ، 5 بار فشار دهید. "کلید ، و سپس کلید "SET" را فشار دهید ، پنجره "CAL.R" را نشان می دهد که کاربر پیچش جلو را به سنسور گشتاور اعمال می کند.در آن زمان ، اگر کاربر نمی خواهد دوباره کالیبراسیون کند ، فقط کافی است کلید "PEAK" را فشار دهید تا خارج شود.اگر کاربر می خواهد کالیبراسیون را انجام دهد ، فقط کلید "set" را فشار دهید ، تجهیزات در حالت کالیبراسیون جلو قرار می گیرند و در آن زمان ، پنجره مقدار کالیبراسیون آخرین بار را نشان می دهد.اگر مقدار تفاوت است ، فقط مقدار استاندارد را با کمک تنظیم مجدد کنید

کلیدهای "＞" ، "∧" ، "∨" ، "·".دوباره کلید "CAL" را فشار دهید ، تجهیزات ضریب کالیبراسیون را نمایش می دهد ، سپس می توانید ضریب کالیبراسیون را با کمک کلیدهای "＞" ، "∧" ، "∨" ، "·" تنظیم مجدد کنید. یا فقط کلید "CAL" را فشار دهید ، و سپس مقدار استاندارد و ضریب استاندارد را وارد کنید.اگر کاربر نمی خواهد داده ها را ذخیره کند ، برای خروج فقط کلید "اوج" را فشار دهید.کالیبراسیون معکوس همان کالیبراسیون جلو است.

اگر ضریب از بین رفت ، فقط ضریب کالیبراسیون زیر را به تجهیزات وارد کنید.



اطلاع

1. استفاده بیش از حد ممنوع ، در غیر این صورت باعث کاهش اموال می شود.

2. ضرب و شتم ممنوع هنگام نصب بار و گیره.

3. لکه روغن ممنوع ، آب و سایر مواد شیمیایی.

4. قبل از آزمون به مدت 5 دقیقه از قبل گرم کنید.
