جزئیات محصول:
پرداخت:
|
| استانداردها: | IEC60335-1 clause 25.14. IEC60335-1 بند 25.14. Figure 8, IEC60335-2-23 clause 11.10 | زاویه انعطاف پذیری یا چرخش: | 0-360°. 0-360 درجه. Can be preset از پیش تعیین شده |
|---|---|---|---|
| سرعت انعطاف پذیری یا چرخش: | 0 ~ 60 دور در دقیقه ، می تواند از پیش تعیین شده باشد | کنترل: | کنترل برنامه ریزی PLC |
| راندن: | سروو موتور | عمل: | صفحه نمایش لمسی 7 اینچ عملکرد هوشمند |
| وزن را بارگیری کنید: | 5N * 1،10N * 1 | Max. حداکثر carrying capacity ظرفیت حمل: | 15 کیلوگرم |
| برجسته: | 60RPM تجهیزات تست لوازم خانگی,IEC60335-1 60RPM تجهیزات تست لوازم خانگی,60RPM IEC60335-2-23 تست انعطاف پذیری |
||

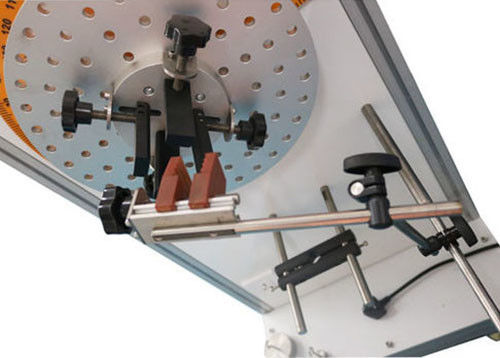

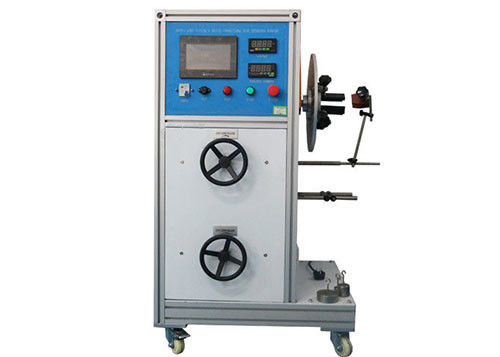

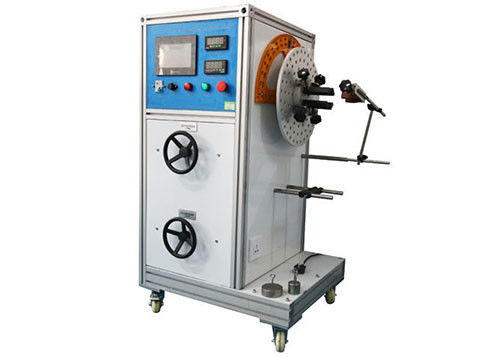

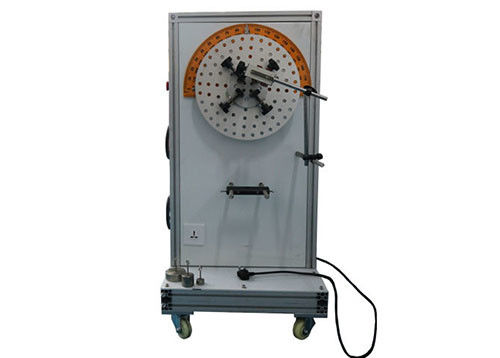

دستگاه تک ایستگاه برای کنترل PLC تست انعطاف پذیری لوازم خانگی
استاندارد:
IEC 60335-1 لوازم برقی خانگی و مشابه آن - ایمنی - قسمت 1: الزامات کلی بند 23.3 ، بند 25.14 و شکل 8 ، IEC 60335-2-23 لوازم برقی خانگی و مشابه آن - ایمنی - قسمت 2-23: الزامات خاص لوازم خانگی برای بند مراقبت از پوست یا مو 11.101
کاربرد:
برای بررسی اینکه سیم برق وسایل خانگی کوچک (مانند قابلمه قهوه / اتوی برقی) و لامپ ها به اندازه کافی در برابر خم شدن بیش از حد در محل ورود به دستگاه محافظت می شود ، استفاده می شود.
نمونه آزمایش:
لوازم خانگی کوچک ، مانند قهوه جوش ، اتوی برقی ، توستر ، چراغ های روشنایی و غیره
مولفه های:
| نام آیتم | مولفه های |
| زاویه انعطاف پذیری یا چرخش | 0-360 درجهمی تواند از پیش تعیین شده باشد |
| سرعت انعطاف پذیری یا چرخش | 0 ~ 60 دور در دقیقه ، می تواند از پیش تعیین شده باشد |
| زمان آزمون | 0 ~ 999999 بار ، می تواند از پیش تعیین شده و نمایش داده شود |
| قدرت | 230 ولت 50 هرتز |
| کنترل | کنترل قابل برنامه ریزی PLC |
| راندن | سرو موتور |
| عمل | صفحه نمایش لمسی 7 اینچ عملکرد هوشمند |
| حداکثرتوان خروجی | 5 کیلو وات |
| ولتاژ خروجی | 0 ~ 250 ولت |
| حداکثرجریان خروجی | 16A |
| حداکثرظرفیت حمل | 15 کیلوگرم |
| ایستگاه تست | 1 ایستگاه |
| فیکسچر نمونه | وسایل جهانی لوازم خانگی کوچک ، 1 ست وسایل جهانی لوازم مراقبت از پوست و مو ، 1 ست |
| اندازه گیری دما | دماسنج مادون قرمز دستی |
| وزن ها را بارگیری کنید | 5N * 1،10N * 1 |
| استانداردها | IEC60335-1 بند 25.14.شکل 8، IEC60335-2-23 بند 11.101 و 25.101 |
شرح استاندارد:
IEC 60335-1 بند 23.3:
قسمتهای مختلف یک دستگاه که می توانند در استفاده عادی یا در حین نگهداری کاربر نسبت به یکدیگر حرکت کنند ، باعث ایجاد فشار ناگهانی در اتصالات الکتریکی و هادی های داخلی نمی شوند ، از جمله مواردی که پیوستگی زمین را فراهم می کنند.لوله های فلزی انعطاف پذیر نباید به عایق هادی های موجود در آنها آسیب برساند.برای محافظت از سیم کشی نباید از فنرهای کویل باز استفاده شود.اگر برای این منظور از فنر پیچ خورده ای که پیچ های آن با یکدیگر تماس دارند استفاده شود ، باید علاوه بر عایق بندی هادی ها ، یک پوشش عایق بندی مناسب نیز وجود داشته باشد.
انطباق با بازرسی و با آزمون زیر بررسی می شود.
اگر انعطاف پذیری در استفاده عادی اتفاق بیفتد ، دستگاه در موقعیت طبیعی استفاده قرار می گیرد و در ولتاژ نامی تأمین می شود و در حالت عادی کار می کند.
قسمت متحرک به عقب و جلو منتقل می شود ، به طوری که هادی از طریق بزرگترین زاویه مجاز سازه خم می شود ، سرعت خم شدن 30 در دقیقه است.تعداد انعطاف پذیری است
10000 پوند ، برای هادی هایی که در هنگام استفاده عادی خم می شوند.
100 − ، برای هادی هایی که در حین نگهداری کاربر خم می شوند.
تا جایی که مطابقت با این استاندارد مختل شده باشد ، دستگاه آسیب نمی بیند و برای استفاده بیشتر مناسب است.به طور خاص ، سیم کشی و اتصالات آن باید مقاومت قدرت الکتریکی 16.3 را تحمل کند ، ولتاژ آزمایش به 1 هزار ولت کاهش می یابد و
فقط بین قطعات زنده و قطعات فلزی قابل دسترسی اعمال می شود.علاوه بر این ، بیش از 10٪ رشته های هر هادی سیم کشی داخلی بین قسمت اصلی دستگاه و قسمت متحرک باید شکسته شود.با این حال ، اگر سیم کشی مدارهایی را تأمین کند که بیش از 15 وات مصرف نکنند ، بیش از 30٪ رشته ها باید شکسته شوند.
IEC 60335-1 بند 25.14:
وسایل تهیه شده با سیم تغذیه که در حین کار جابجا شده اند باید طوری ساخته شوند که سیم منبع در هنگام وارد شدن به دستگاه در برابر خم شدن بیش از حد محافظت شود.
مطابقت با آزمایش زیر بررسی می شود که بر روی دستگاهی با عضو نوسانی انجام می شود ، همانطور که در شکل 8 نشان داده شده است.
بخشی از دستگاه که شامل دهانه ورودی است به عضله در حال نوسان ثابت می شود تا وقتی سیم در وسط حرکت قرار دارد ، محور سیم که وارد محافظ یا ورودی سیم می شود عمودی باشد و از طریق محور نوسانمحور اصلی بخش سیمهای تخت باید موازی با محور نوسان باشد.
بند ناف بارگذاری می شود تا نیروی وارد شده باشد
- 10 N ، برای سیمهای دارای سطح مقطع اسمی بیش از 0.75 mm ؛
- 5 N ، برای سیمهای دیگر.
فاصله X ، همانطور که در شکل 8 نشان داده شده است ، بین محور نوسان و نقطه ای که سیم یا محافظ سیم به داخل دستگاه وارد می شود ، طوری تنظیم می شود که وقتی عضو نوسانی از دامنه کامل خود حرکت می کند ، سیم و بار حداقل جانبی را ایجاد می کند جنبش.
عضو در حال نوسان از زاویه 90 درجه (45 درجه در دو طرف عمودی) حرکت می کند ، تعداد انعطاف پذیری برای پیوست های نوع Z 20000 و برای سایر پیوست ها 10 000 است. سرعت خم شدن 60 در دقیقه است.
بند ناف و قسمتهای مربوط به آن بعد از نصف تعداد خمش از زاویه 90 درجه چرخانده می شوند ، مگر اینکه سیم صاف نصب شود.
در طول آزمایش ، هادی ها با ولتاژ نامی تأمین می شوند و با جریان نامی دستگاه بارگیری می شوند.جریان از هادی زمین عبور نمی کند.
این آزمون نتیجه ای نخواهد داشت
- اتصال کوتاه بین هادی ها ، به طوری که جریان بیش از مقداری برابر با دو برابر جریان نامی دستگاه است.
- شکستگی بیش از 10٪ رشته های هر رسانا ؛
- جداسازی هادی از ترمینال آن ؛
- شل شدن هر محافظ بند ناف ؛
- آسیب به سیم یا محافظ سیم که می تواند مطابقت با این استاندارد را مختل کند.
- رشته های شکسته عایق را سوراخ کرده و در دسترس هستند.
IEC 60335-2-23 بند 11.101:
لوازم خانگی که دارای اتصال مفصل گردنده هستند با محور اصلی خود به صورت افقی قرار می گیرند ، سیم برق به صورت عمودی آویزان است.یک نیروی کشش 1 N به سیم برق وارد می شود.
دستگاه با ولتاژ نامی تأمین می شود ، جریان 1.25 برابر جریان نامی است.
این دستگاه با سرعت تقریبی 50 دور در دقیقه در محور اصلی خود می چرخد و جهت چرخش هر 20 دور برعکس می شود.این آزمون برای 1 500 دور انجام می شود.
افزایش دما از کنتاکت های کشویی نباید بیش از 65 درجه سانتیگراد باشد.
IEC 60335-2-23 بند 25.101:
اتصالات مفصل گردنده باید برای استفاده عادی از دستگاه مناسب باشد.
انطباق با آزمون زیر بررسی می شود.
این دستگاه تحت شرایط مشخص شده در 11.101 کار می کند ، تعداد چرخش ها به 20000 افزایش می یابد.
پس از این آزمایش ، اتصال مفصل گردنده و سیم برق برای استفاده بیشتر مناسب است.قطعات زنده قابل دسترس نبوده و دستگاه باید در برابر تست مقاومت الكتریكی 16.3 مقاومت كند.
