جزئیات محصول:
پرداخت:
|
| طریقه استفاده: | تجهیزات تست شعله | مواد الکترود: | سر الکترود پلاتین برنجی |
|---|---|---|---|
| کنترل کننده: | صفحه لمسی 7 اینچی TFT | فاصله الکترود: | زاویه 4.0 میلی متر 60 0.1 میلی متر ، 60 angle 5 درجه |
| ولتاژ تست: | 100 ~ 600V قابل تنظیم ، مقدار نمایش داده شده: rms | فشار الکترود: | 0.05N 1. 1.00N |
| قطره هایگ: | 30-40 میلی متر ± 5 میلی متر (قابل تنظیم) | نازل چکه می کند: | قطر خارجی: 0.9mm ~ 1.2mm برای محلول A |
| برجسته: | تستر شاخص ردیابی CNAS 600V,تستر شاخص ردیابی CNAS 100V,تجهیزات تست شعله CNAS IEC 60112 |
||
IEC 60112 آزمایشگاه ردیابی آزمایشگاه ردیابی اتاق تست شاخص ردیابی
پارامترهای فنی:
| مواد الکترود | سر الکترود پلاتین برنجی |
| کنترل کننده | صفحه لمسی 7 اینچی TFT |
| فاصله الکترود | 4.0 mm ± 0.1 mm ، 60 ± 5 ° زاویه |
| ولتاژ تست | 100 ~ 600 ولت قابل تنظیم ، مقدار نمایش داده شده: rms |
|
تست جریان
|
محدود کننده جریان 1A ± 0.1A قابل تنظیم ، |
| مقدار نمایش داده شده: rms ، تحمل 1.5 | |
|
ابعاد الکترود
|
عرض: 5 میلی متر ± 0.1 میلی متر ، |
| ضخامت: 2 میلی متر ± 0.1 میلی متر ، | |
| طول> 12 میلی متر ، | |
| زاویه لبه اسکنه انتهایی: 30 درجه 2 درجه ، پلاتین. | |
| فشار الکترود | 1.00N ± 0.05N |
| نازل چکه می کند | قطر خارجی: 0.9 mm ~ 1.2 mm برای محلول A |
| 0.9 میلی متر ~ 3.45 میلی متر برای محلول B | |
| فاصله چکیدن |
0-99 ثانیه (قابل تنظیم) ، زمان 44-55 / 1 سانتی متر مکعب (قابل تنظیم) قطره های سقوط روی نمونه باید (30 ± 2) دقیقه باشد. |
| قطره هایگ | 30-40 میلی متر ± 5 میلی متر (قابل تنظیم) |
| کنترل | استفاده از میکرو رایانه تک تراشه + کنترل صفحه لمسی |
| حجم اتاق | > 0.5 متر مربع ، فضای داخلی مشکی |
| ابعاد خارجی | W * D * H = 1100 mm * 700 mm * 1300 mm |
| منبع تغذیه | 800 ولت ، 220 ولت ، 48-60 هرتز |
| نمایش زبان پانل | چینی + انگلیسی (قابل تنظیم) |
شرح:
دستگاه ردیابی ردیابی IEC60112 برای تعیین شاخص های ردیابی مقایسه ای مواد عایق الکتریکی جامد روی قطعات گرفته شده از قطعات تجهیزات الکتریکی و الکترونیکی و پلاک های مواد با استفاده از ولتاژ متناوب استفاده می شود.در استفاده معمول ، اجزای ساخته شده از مواد عایق ممکن است مرطوب و کثیف شوند.اگر ناخالصی ها از نظر الکتریکی هدایت شوند ، جریان بین قسمت های مختلف پتانسیل ولتاژ ایجاد می کند و یک مسیر ایجاد می کند.در نتیجه ، ممکن است فلاشورهای کوچکی رخ دهد که باعث ایجاد تنش های گرمایی به سطح ماده عایق می شود.به نتیجه بصری تجزیه حرارتی مواد عایق ناشی از جریان ردیابی ، مسیر گفته می شود.شکل گیری اتصال متقابل مواد کربنیزه یک مسیر ردیابی را تشکیل می دهد که بوسیله آن جریان پایدار منجر به اتصال می شود.پس از آن ، در اکثر موارد ، قطعه نمی تواند عملکرد الکتریکی مورد نظر خود را انجام دهد و ممکن است قطعات آتش بگیرند.مقاومت یک ماده عایق در برابر تشکیل ، مقاومت در برابر ردیابی نامیده می شود.
ابزار

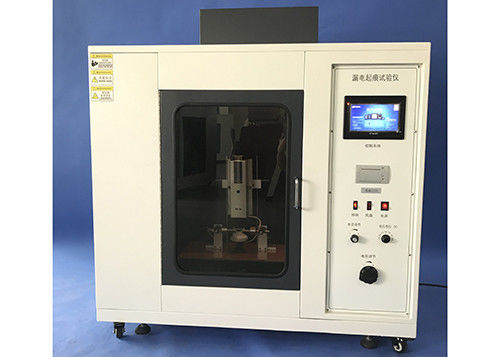

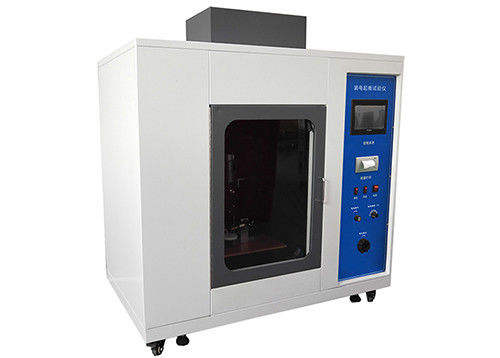

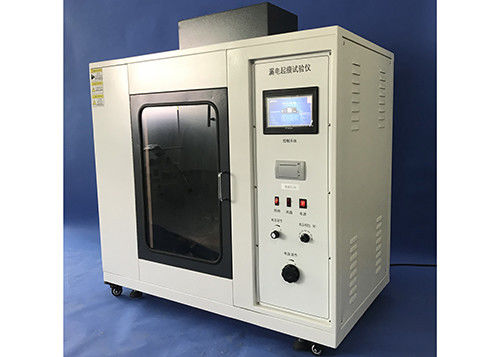

Tracking Index Apparatus IEC60112 ابزاری کاملاً اتوماتیک است که در کابینت مخصوص خود به منظور به حداکثر رساندن ایمنی اپراتور موجود است.در داخل کابینت کاملاً روشن ، یک نمونه آزمایش روی یک صفحه شیشه ای قرار می گیرد و دو الکترود پلاتین بر روی سطح بالایی پایین می آیند.برای اطمینان از فاصله مناسب الکترودها با دستگاه ، یک بلوک سنج ارائه می شود.ارتفاع میز به راحتی قابل تنظیم است تا از زاویه مناسب الکترودها و ارتفاع قطره اطمینان حاصل شود.بقیه تست از خارج محفظه آزمایش با درب بسته کنترل می شود.ولتاژ ، جریان محدود کننده ، میزان قطره و تعداد قطره ها همه روی صفحه کنترل تنظیم شده اند.یک اپراتور باید آزمایش را مشاهده کند تا ببیند آیا شعله شعله ور می شود.اگر حداقل دو ثانیه از کار بیافتد ، این ساز زنگ خطر را به صدا در می آورد.
امکانات
• کابینت خود حاوی پنجره دید بزرگ و نور داخلی
• صفحه لمسی 7 اینچی TFT سیستم عامل
• دسترسی آسان به منطقه آزمایش هنگام راه اندازی
• فن اگزوز داخلی
• پانل کنترل دارای تمام کنترل ها در دسترسی آسان از جمله روشنایی و اگزوز است
• الکترودهای پلاتین 99.5٪ حداقل خلوص
• اگر خرابی ردیابی بیش از 2 ثانیه رخ دهد ، زنگ هشدار به صدا در می آید.
• در صورت باز بودن درب ، قفل ایمنی در مورد توقف درب را آزمایش کنید
• تنظیم آسان برای آزمایش ارتفاع میز
کاربرد:
دستگاه تست شاخص ردیابی IEC60950 IEC60884 IEC60335 ابزاری کاملاً اتوماتیک است که در کابینت مخصوص خود برای به حداکثر رساندن ایمنی اپراتور وجود دارد و عموماً از تست ردیابی مقاومت استفاده می کند عملکرد عایق های الکتریکی جامد هنگام قرار گرفتن در معرض برق ، بر وضعیت آب ناخالصی تأثیر می گذارد. برای تعیین موارد PTI و CTI.
در داخل کابینت کاملاً روشن ، یک نمونه آزمایش روی یک صفحه شیشه ای قرار می گیرد و دو الکترود پلاتین در سطح بالایی پایین می آیند.
برای اطمینان از فاصله مناسب الکترودها با دستگاه ، یک بلوک سنج ارائه می شود.ارتفاع میز به راحتی قابل تنظیم است تا از زاویه مناسب الکترودها و ارتفاع قطره اطمینان حاصل شود.بقیه تست از خارج محفظه آزمایش با درب بسته کنترل می شود.
ولتاژ ، جریان محدود کننده ، میزان قطره و تعداد قطره ها همه روی صفحه کنترل تنظیم شده اند.یک اپراتور باید آزمایش را مشاهده کند تا ببیند آیا شعله شعله ور می شود.اگر حداقل دو ثانیه از کار بیافتد ، این ساز زنگ خطر را به صدا در می آورد.
