جزئیات محصول:
پرداخت:
|
| مواد: | فولاد ضد زنگ | کد IP: | IPX5 ، IPX6 |
|---|---|---|---|
| درجه حرارت: | دمای اتاق | استاندارد: | IEC60529 / IEC 60335-1 |
| قطر نازل IPX5: | Ф6.3 میلی متر | قطر نازل IPX6: | Ф12.5 میلی متر |
| فاصله از نازل جت تا محفظه: | 2.5 ~ 3m | فشار سنج: | 5 0.25MPa |
| برجسته کردن: | تجهیزات تست IP IP5,تجهیزات تست IP IP6,نازل های جت آب IEC60529 |
||

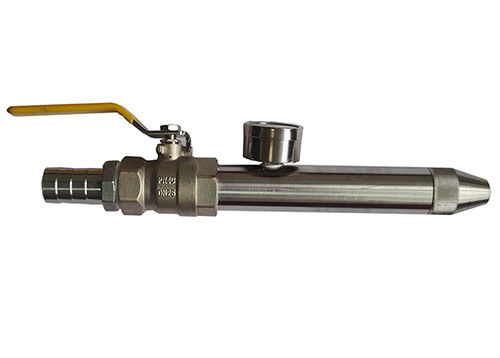

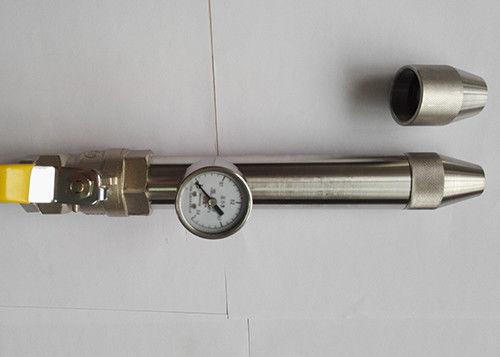

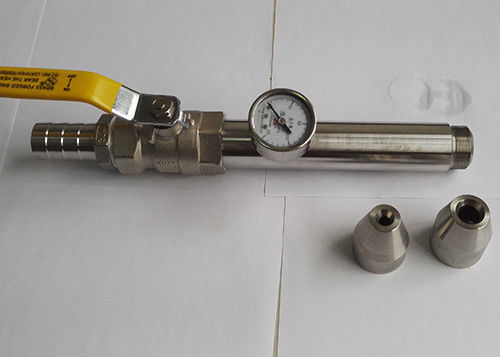

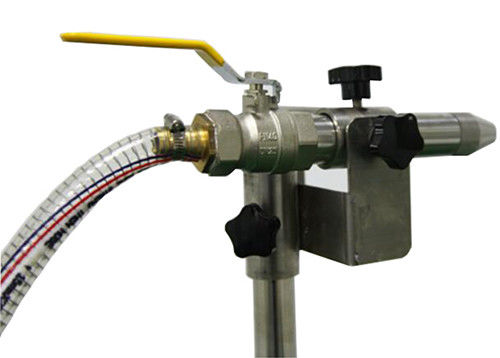

تجهیزات تست IP IP نازل جت دستی IEC60529 IPX5 IPX6
اطلاعات محصول:
نازل جت مطابق با بند IEC60529 IPX5 و IPX6 طراحی و ساخته شده است.
این برای آزمایش ضد آب دستگاه الکتریکی استفاده می شود.
برای دومین عدد مشخصه 5 با نازل 6.3 میلی متر آزمایش کنید
این آزمایش با پاشش محفظه از تمام جهات عملی با جریان آب از یک نازل آزمایش استاندارد انجام می شود ، همانطور که در شکل 6 نشان داده شده است.
شرایط رعایت به شرح زیر است:
قطر داخلی نازل: 6.3 میلی متر
میزان تحویل: 12.5 لیتر در دقیقه ± 5؛ ؛
فشار آب: برای تنظیم میزان تحویل مشخص شده ، تنظیم می شود.
هسته جریان قابل توجه: دایره تقریباً قطر 40 میلی متر در فاصله 2.5 متری از نازل.
مدت زمان آزمایش در هر متر مربع از سطح محفظه که احتمالاً پاشیده می شود: 1 دقیقه.
حداقل مدت آزمون: 3 دقیقه؛
فاصله از نازل تا سطح محفظه: بین 2.5 متر تا 3 متر.
برای دومین عدد مشخصه 6 با نازل 12.5 میلی متر آزمایش کنید
این آزمایش با پاشش محفظه از تمام جهات عملی با جریان آب از یک نازل آزمایش استاندارد انجام می شود ، همانطور که در شکل 6 نشان داده شده است.
شرایط رعایت به شرح زیر است:
قطر داخلی نازل: 12.5 میلی متر
میزان تحویل: 100 I / min ± 5٪؛
فشار آب: برای دستیابی به نرخ تحویل مشخص شده تنظیم می شود
هسته جریان قابل توجه: دایره ای با قطر تقریبی 120 میلی متر در فاصله 2.5 متری از نازل.
مدت زمان آزمایش در هر متر مربع از سطح محفظه که احتمالاً پاشیده می شود: 1 دقیقه.
حداقل مدت آزمون: 3 دقیقه؛
فاصله از نازل تا سطح محفظه: بین 2.5 متر تا 3 متر.
پارامترهای فنی:
| نه | مورد | IPX5 | IPX6 |
| 1 | تأمین آب |
میزان جریان آب .5 12.5 لیتر در دقیقه ± 5 water آب تمیز بدون احتساب. با مخزن آب فولاد ضد زنگ و تجهیزات تحت فشار می توان به آن دست یافت |
میزان جریان آب ＞ 100L / min ± 5٪ آب تمیز بدون احتساب. با مخزن آب فولاد ضد زنگ و تجهیزات تحت فشار می توان به آن دست یافت |
| 2 | قطر نازل | Ф6.3 میلی متر | Ф12.5 میلی متر |
| 3 | جریان آب | 12.5 ± 0.625L / min ، جریان سنج قابل تنظیم است | 100 ± 5 لیتر در دقیقه ، جریان سنج قابل تنظیم است |
| 4 | فاصله از نازل جت تا محفظه | 2.5 ~ 3 متر | 2.5 ~ 3 متر |
| 5 | زمان تست | کمتر از 1 دقیقه در متر مکعب (کمتر از 3 دقیقه) | کمتر از 1 دقیقه در متر مکعب (کمتر از 3 دقیقه) |
| 6 | فشار سنج | 0 ~ 0.25MPa | 0 ~ 0.25MPa |
| 7 | نیازهای سایت |
اتاق آزمایش ضد آب IP اختصاصی که عرض آن بیش از 3 متر است ، با عملکرد خوب جریان و زهکشی.نصب دیوار |
اتاق آزمایش ضد آب IP اختصاصی که عرض آن بیش از 3 متر است ، با عملکرد خوب جریان و زهکشی.نصب دیوار |
مطابق با:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
کد IP از IPX5 و IPX6
دستگاه تست ضد آب SC-IPX مطابق با IEC60529: 1989 + A1: 1999 + A2: 2013 است (درجه حفاظت ارائه شده توسط محفظه ها (IP
کد)> ، IEC60598 ، IEC60335 و IEC 60034-5 ، GB / T-2423.2 ، GB4208 ، GB7000.1. SC-IPX شامل نمرات آزمون زیر است: IPX1 ، IPX2 ، IPX3 ، IPX4 ، IPX5 ، IPX6 ، IPX7 و IPX8 (به صفحه 51 IEC60529 مراجعه کنید).این به طور گسترده ای در سازمان آزمون احراز هویت برای استفاده می شود
محصولات مانند محصولات الکتریکی و الکترونیکی ، چراغهای LED و همچنین در بخش کنترل کیفیت مربوطه برای
تشخیص ضد آب از درجه محافظت از محفظه.
کل سیستم تست ضد آب SC-IPX شامل:
قطره جعبه (SC-IPX12): جعبه قطره ای برای تست قطره ای IPX1 و IPX2 است.اندازه جعبه قطره ای 800x800x75 mm (LXWXH) است.قطر سوراخ قطره ای
0.4 میلی متر است.فاصله بین سوراخ های قطره ای 20 میلی متر است.نمونه می تواند بیش از 150 کیلوگرم باشد.
تجهیزات آزمایش اسپری آب Swing Pipe (SC-IPX34): این دستگاه برای آزمایش IPX3 و IPX4 است.نیم قطر لوله نوسان 1 متر است (هر نوع
اندازه دیگر نیز موجود است).قطر داخلی لوله تاب 15 میلی متر است.قطر میز چرخان نمونه 1000 میلی متر است (یا سایر موارد)
اندازه با توجه به قطر لوله چرخش ، و ارتفاع قابل تنظیم است.سرعت چرخش 1-5 دور در دقیقه است که توسط PLC کنترل می شود
تابلو
دستگاه تست جت ضد آب (SC-IPX56): با اندازه دستگاه تأمین آب 1000x1000x600m ، قطر نازل 6.3 mm (IPX5) است
و 12.5 میلی متر (IPX6).سرعت آب برای IPX5 12.5 ± 0.626L / min و 100 ± 5L / min برای IPX6 است.
مخزن غوطه وری دستگاه تست ضد آب (SC-IPX7): برای تست IPX7 است.اندازه مخزن آب 1000x1000x1200mm است (اندازه دیگر می تواند باشد
مطابق با درخواست شما طراحی شده است).این می تواند نمونه ها را تا 120 کیلوگرم آزمایش کند
مخزن غوطه وری دستگاه تست ضد آب (SC-IPX8): برای آزمایش IPX8 است.این می تواند عمق آب 0-50 متر را شبیه سازی کند.غوطه وری در آب
قطر مخزن 600 میلی متر و ارتفاع 1200 میلی متر است.فشار فشاری 10 اتمسفر است یا مطابق با مشتری طراحی می شود
درخواست.
