جزئیات محصول:
پرداخت:
|
| استاندارد: | IEC 60529 ، EN 60529 | کاربرد: | تست اسپری آب برای IPX7 IPX8 |
|---|---|---|---|
| مواد داخلی: | صفحه فولاد ضد زنگ SUS304 | قدرت: | الکترونیکی |
| زمان تست: | 0-99min | طریقه استفاده: | تست محافظت در برابر آب |
| دامنه عمق آزمون: | 0-50 متر | دامنه فشار تست: | -0.08-0.2Mpa / -0.8-2bar |
| برجسته: | SUS304 ipx8 تجهیزات تست حفاظت در برابر نفوذ,SUS304 EN 60529 تجهیزات تست حفاظت در برابر نفوذ,SUS304 ipx8 تست ضد آب |
||

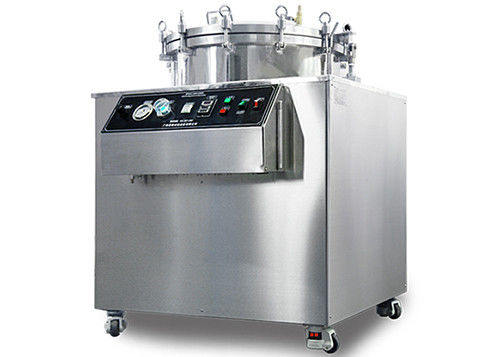

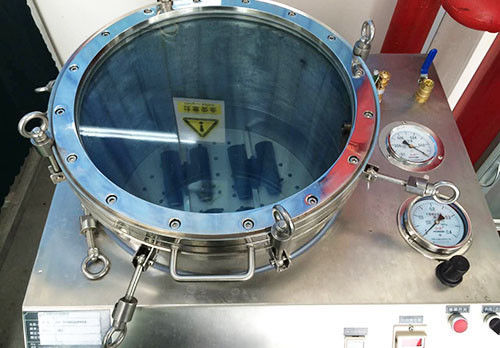

دستگاه تست غوطه وری فشار مثبت / منفی IPX8 IEC60335
تابع:
دستگاه تست غوطه وری IPX8 با فشار مثبت و فشار منفی.
من) فشار مثبت
با استفاده از هوای فشرده ، فشار را به آب فشار دهید تا محیط آزمایش مربوطه شبیه سازی شود.
2) فشار منفی
اختلاف فشار بین داخل و خارج پوسته محصول با پمپاژ هوا در بالای سطح آب بدست می آید.
و ، از فشار برای آزمایش استفاده کنید.
مولفه های:
| مدل | SC-IPX8-50AS-100L |
| بعد داخلی | قطر: 500 میلی متر ارتفاع: 500 میلی متر |
| بعد بیرونی | 650x700x750 میلی متر |
| ضخامت دیوار | 4 میلی متر |
| دامنه عمق آزمون | 0-50 متر |
| دامنه فشار آزمایش | -0.08-0.2Mpa / -0.8-2bar |

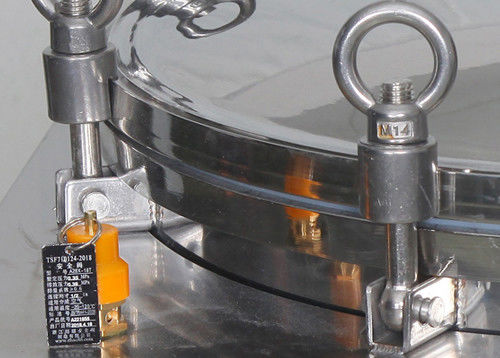

| فشار دریچه شیر اطمینان | 0.55 مگاپاسکال / 5.5 بار |
| مقدار خطای فشار | 0.002 مگاپاسکال |
| حالت تنظیم ورودی | تنظیم دستی |
| ولتاژ تغذیه | 220 ولت |
| حالت نمایش فشار | وانت فشار |
| حالت کنترل فشار | تنظیم خودکار |
هدف:
زیر دستگاه با درجه محافظت پوسته (کد IP) که عمدتا برای محصولات الکترونیکی و الکتریکی ، روشنایی در فضای باز ، کابینت برقی ، تجهیزات ارتباطی ، تجهیزات غواصی و سایر محصولات برای شبیه سازی محیط آب برای آزمایش عملکرد محافظتی محصولات IP ساخته شده است.
از نتایج آزمون برای تعیین اینکه آیا الزامات برآورده می شود ، استفاده می شود تا طراحی ، توسعه ، بهینه سازی و بازرسی از کارخانه محصول ارائه شود.
شرح:
ارزیابی محفظه و عنصر آب بندی آیا می تواند عملکرد خوب تجهیزات و اجزای سازنده را بعد از آزمایش آب یا در طول آزمایش تضمین کند.
تأیید به استانداردها:
IEC 60529 IPX7 IPX8 ؛
EN 60529 IPX7 IPX8؛
IEC 60884-1 ؛
IEC 60598-1 ؛
IEC 60335-1 و غیره
این تجهیزات آزمون مطابق بند 14.2.8 Iec 60529 2013 طراحی و ساخته شده است.
آزمایش عدد مشخصه دوم 8: غوطه وری مداوم با توافق.
تا زمانی که استاندارد استاندارد مربوطه وجود نداشته باشد ، شرایط آزمون منوط به توافق بین تولید کننده است
و کاربر ، اما باید شدیدتر از موارد تجویز شده در 14.2.7 باشد و شرایط را در نظر بگیرند
که محفظه به طور مداوم در استفاده واقعی غوطه ور خواهد شد.
دستگاه تست ضد آب SC-IPX مطابق با IEC60529: 1989 + A1: 1999 + A2: 2013 است (درجه حفاظت ارائه شده توسط محفظه ها (IP
کد)> ، IEC60598 ، IEC60335 و IEC 60034-5.
SC-IPX شامل نمرات آزمون زیر است: IPX1 ، IPX2 ، IPX3 ، IPX4 ، IPX5 ، IPX6 ، IPX7 و IPX8 (به صفحه 51 IEC60529 مراجعه کنید).
این به طور گسترده ای در سازمان آزمایش احراز هویت برای محصولاتی مانند محصولات الکتریکی و الکترونیکی ، چراغ های LED و همچنین در بخش کنترل کیفیت مربوطه برای تشخیص ضد آب درجه های محافظ محفظه استفاده می شود.
کل سیستم تست ضد آب SC-IPX شامل:
قطره جعبه (SC-IPX12): جعبه قطره ای برای تست قطره ای IPX1 و IPX2 است.اندازه جعبه قطره ای 800x800x75 mm (LXWXH) است.قطر سوراخ قطره ای
0.4 میلی متر است.فاصله بین سوراخ های قطره ای 20 میلی متر است.نمونه می تواند بیش از 150 کیلوگرم باشد.
تجهیزات آزمایش اسپری آب Swing Pipe (SC-IPX34): این دستگاه برای آزمایش IPX3 و IPX4 است.نیم قطر لوله نوسان 1 متر است (هر نوع
اندازه دیگر نیز موجود است).قطر داخلی لوله تاب 15 میلی متر است.قطر میز چرخان نمونه 1000 میلی متر است (یا سایر موارد)
اندازه با توجه به قطر لوله چرخش ، و ارتفاع قابل تنظیم است.سرعت چرخش 1-5 دور در دقیقه است که توسط PLC کنترل می شود
تابلودستگاه تست جت ضد آب (SC-IPX56): با اندازه دستگاه تأمین آب 1000x1000x600m ، قطر نازل 6.3 mm (IPX5) است
و 12.5 میلی متر (IPX6).سرعت آب برای IPX5 12.5 ± 0.626L / min و 100 ± 5L / min برای IPX6 است.
مخزن غوطه وری دستگاه تست ضد آب (SC-IPX7): برای تست IPX7 است.اندازه مخزن آب 1000x1000x1200mm است (اندازه دیگر می تواند باشد
مطابق با درخواست شما طراحی شده است).این می تواند نمونه ها را تا 120 کیلوگرم آزمایش کند
مخزن غوطه وری دستگاه تست ضد آب (SC-IPX8): برای آزمایش IPX8 است.این می تواند عمق آب 0-50 متر را شبیه سازی کند.غوطه وری در آب
قطر مخزن 600 میلی متر و ارتفاع 1200 میلی متر است.فشار فشاری 10 اتمسفر است یا مطابق با مشتری طراحی می شود
درخواست.
