جزئیات محصول:
پرداخت:
|
| مواد: | فولاد ضد زنگ و برنج | کد IP: | IPX3 ، IPX4 |
|---|---|---|---|
| درجه حرارت: | دمای اتاق | عملکرد: | تجهیزات آزمایش مواد |
| قطر خارجی نازل: | Ф102 میلی متر | سوراخ های نازل: | 121 سوراخ |
| قطر کروی: | SF75.5 میلی متر | فشار سنج: | 50 ~ 150Kpa |
| زمان تست: | حداقل 5 دقیقه | دست و پا زدن: | قابل جابجایی |
| برجسته: | تجهیزات تست حفاظت در برابر نفوذ IPX3,تجهیزات تست حفاظت در برابر نفوذ IPX4,تستر نازل اسپری IEC60529 |
||

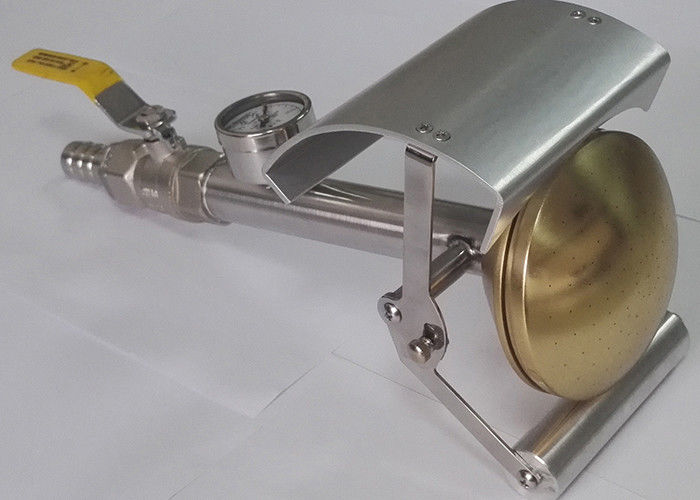

نازل اسپری دستی نگهدارنده IPX3 IPX4 IEC60529 تجهیزات تست IP
پارامترهای فنی:
1 تأمین آب میزان جریان آب 50 ～ 150kpa آب تمیز و بدون احتساب است.
2 پارامترهای نازل اسپری
قطر خارجی: Ф102mM
قطر کروی: SФ75.5 میلی متر
یک سوراخ میانی وجود دارد و 24 سوراخ در دایره داخلی سوراخ ها وجود دارد که زاویه آنها 30 درجه است.
در دایره خارجی سوراخ ها 96 سوراخ وجود دارد که زاویه آنها 15 درجه است.در کل 121 سوراخ
قطر سوراخ: Ф0.5 میلی متر
از برنج ساخته شده است.
3 جریان آب 10 لیتر در دقیقه ± 5، ، جریان سنج قابل تنظیم است 4 محدوده فشار سنج 0 ～ 0.4 مگاپاسکال 5 دزدگیر قابل جابجایی 6 فشار سنج 0 ~ 0.25MPa
| تأمین آب | میزان جریان آب ＞ 10L / min ± 5٪ آب تمیز بدون احتساب. |
| کنترل و عملکرد | سوپاپ ، دست نگه داشته |
| قطر خارجی نازل | Ф102 میلی متر |
| قطر کروی نازل | SФ75.5 میلی متر |
| سوراخ های نازل | 121 سوراخ Ф0.5 میلی متر 1 سوراخ در مرکز 1 دایره داخلی از 12 سوراخ در گام 30 درجه 4 دایره بیرونی از 24 سوراخ در گام 15 درجه |
| مواد نازل | برنجی |
| جابجایی مواد محافظ | آلومینیوم |
| جریان آب | 10L / min ± 5٪ ، جریان سنج قابل تنظیم است |
| فشار سنج | 50 ~ 150Kpa ، محدوده فشار سنج 0 ~ 0.25 مگاپاسکال |
| دست و پا زدن | قابل جابجایی |
| نیازهای سایت | IP اختصاصی اتاق آزمایش ضد آب ، زمین باید با نور صاف باشد با عملکرد خوب جریان و زهکشی. |
| زمان تست | کنترل دستی ، حداقل 5 دقیقه |
مطابق با:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
تست IPX3 IPX4.
اطلاعات محصول:
نازل اسپری مطابق با بند IEC60529 IPX3 و IPX4 طراحی و ساخته شده است.
نازل اسپری برای تعیین درجه محافظت در برابر نفوذ آب ، جایگزین تستر لوله نوسان است.
نازل اسپری برای استفاده در نمونه هایی طراحی شده است که در قطر تستر لوله قرار نمی گیرند.
آزمایشات اولیه IEC شامل حفاظت IPX3 و IPX4 در برابر پاشش آب و پاشیدن آب است.
در این شرایط ، نازل اسپری دستی توسط دستی استفاده می شود.
ابزار:

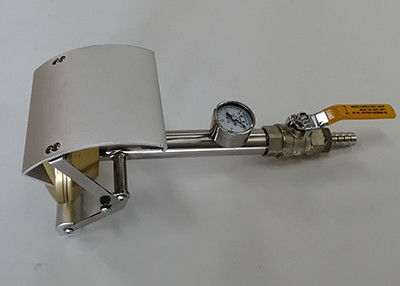

نازل اسپری SC-IPX34-SN یک دستگاه تست دستی است که می تواند از پاشش و پاشش آب محافظت کند.
فشار آب را می توان با استفاده از دکمه کنترل جریان روی دستگاه تنظیم کرد تا دبی مورد نیاز را ارائه دهد.
فشار را می توان روی سنج مشاهده کرد که به راحتی توسط نازل قرار گرفته است.
الگوی اسپری نازل با مشخصات IEC 60529 ساخته شده است.

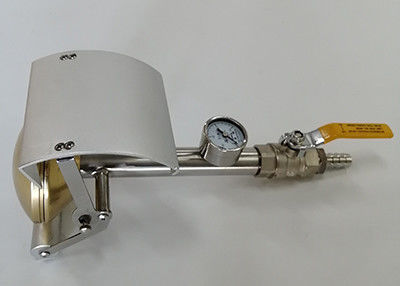

یک محافظ متحرک را می توان روی بخشی از نازل برای IPX3 قرار داد یا از الگوی اسپری برای IPX4 خارج کرد
توجه داشته باشید:
تفاوت بین IPX3 و IPX4 این است که باید بافر در تست IPX4 برداشته شود.
برای اینکه دست آزاد نباشد ، ما براکت را برای نازل اسپری IPX3 IPX4 طراحی می کنیم.
زمان تحویل: در 2 روز.
تأمین کارخانه و تحویل سریع
دستگاه تست ضد آب SC-IPX مطابق با IEC60529: 1989 + A1: 1999 + A2: 2013 است (درجه های حفاظت ارائه شده توسط محفظه ها (IP
کد)> ، IEC60598 ، IEC60335 و IEC 60034-5 ، GB / T-2423.2 ، GB4208 ، GB7000.1. SC-IPX شامل نمرات آزمون زیر است: IPX1 ، IPX2 ،
IPX3 ، IPX4 ، IPX5 ، IPX6 ، IPX7 و IPX8 (به صفحه 51 IEC60529 مراجعه کنید).این به طور گسترده ای در سازمان آزمون احراز هویت برای استفاده می شود
محصولات مانند محصولات الکتریکی و الکترونیکی ، چراغهای LED و همچنین در بخش کنترل کیفیت مربوطه برای
تشخیص ضد آب از درجه محافظت از محفظه.
کل سیستم تست ضد آب SC-IPX شامل:
قطره جعبه (SC-IPX12): جعبه قطره ای برای تست قطره ای IPX1 و IPX2 است.اندازه جعبه قطره ای 800x800x75 mm (LXWXH) است.قطر سوراخ قطره ای
0.4 میلی متر است.فاصله بین سوراخ های قطره ای 20 میلی متر است.نمونه می تواند بیش از 150 کیلوگرم باشد.
تجهیزات آزمایش اسپری آب Swing Pipe (SC-IPX34): برای آزمایش IPX3 و IPX4 است.نیم قطر لوله نوسان 1 متر است (هر نوع
اندازه دیگر نیز موجود است).قطر داخلی لوله تاب 15 میلی متر است.قطر میز چرخان نمونه 1000 میلی متر است (یا سایر موارد)
اندازه با توجه به قطر لوله چرخش ، و ارتفاع قابل تنظیم است.سرعت چرخش 1-5 دور در دقیقه است که توسط PLC کنترل می شود
تابلو
دستگاه تست جت ضد آب (SC-IPX56): با اندازه دستگاه تأمین آب 1000x1000x600m ، قطر نازل 6.3 mm (IPX5) است
و 12.5 میلی متر (IPX6).سرعت آب برای IPX5 12.5 ± 0.626L / min و 100 ± 5L / min برای IPX6 است.
مخزن غوطه وری دستگاه تست ضد آب (SC-IPX7): برای تست IPX7 است.اندازه مخزن آب 1000x1000x1200mm است (اندازه دیگر می تواند باشد
مطابق با درخواست شما طراحی شده است).این می تواند نمونه ها را تا 120 کیلوگرم آزمایش کند
مخزن غوطه وری دستگاه تست ضد آب (SC-IPX8): برای آزمایش IPX8 است.این می تواند عمق آب 0-50 متر را شبیه سازی کند.غوطه وری در آب
قطر مخزن 600 میلی متر و ارتفاع 1200 میلی متر است.فشار فشاری 10 اتمسفر است یا مطابق با مشتری طراحی می شود
درخواست.
